ЛЕВАЯ ПОЛОВИНА КАРТЕРА - 2V91W

1

фильтр масляный
номер на схеме 1

FS-152HF-HS

1

фильтр масляный
номер на схеме 1

0800-011300-0004

2

болт M6x35
номер на схеме 2

0040-012006-0010

3

болт M6x35
номер на схеме 3

0010-090005-0010

4

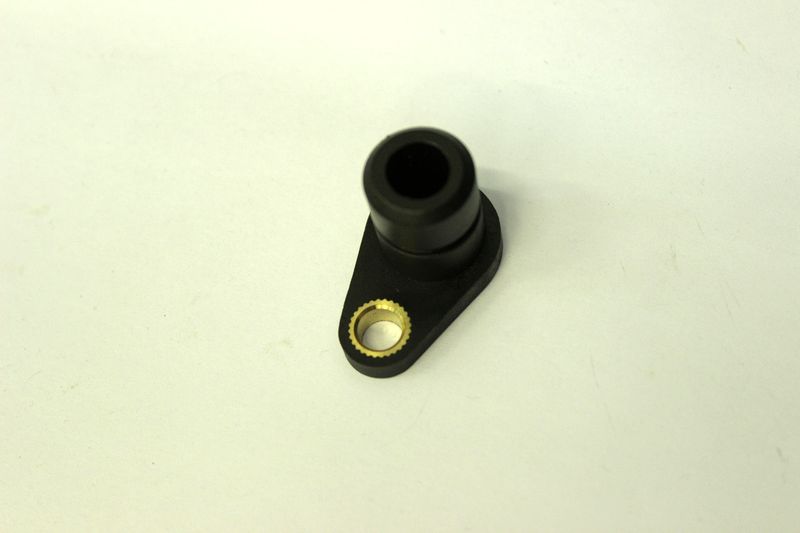

пробка сливная(заглушка)
номер на схеме 4

0130-011400

5

палец направляющий Ф8х14
номер на схеме 5

0010-080008

6

прокладка О-образная 18х3,55
номер на схеме 6

0110-013030

7

трубка направляющая масляного щупа
номер на схеме 7

0800-011011-1000

7

щуп масляный
номер на схеме 7

0GR0-011005

7

щуп масляный
номер на схеме 7

0110-013001

8

щуп масляный
номер на схеме 8

0800-011012-1000

9

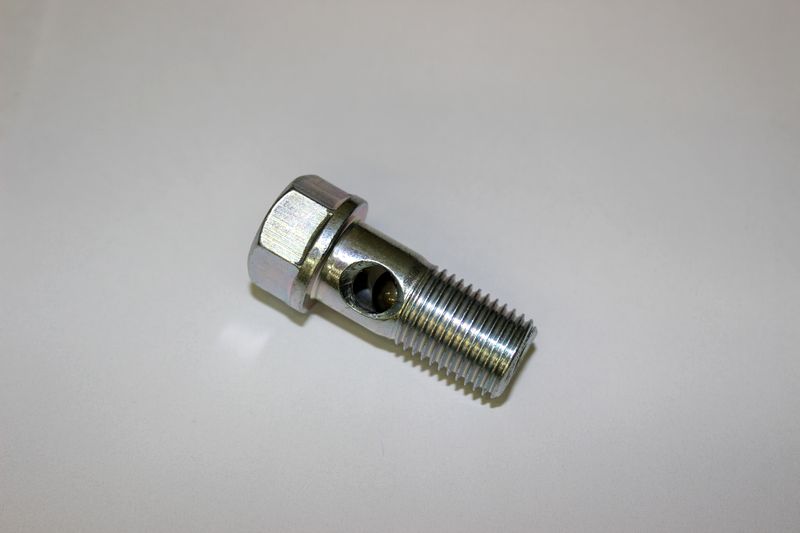

клапан антидренажный масляной системы
номер на схеме 9

0800-011500

9

прокладка О-образная 14 (медь)
номер на схеме 9

0180-011006

9

болт M14X1.5X32
номер на схеме 9

0180-011007-0010

11

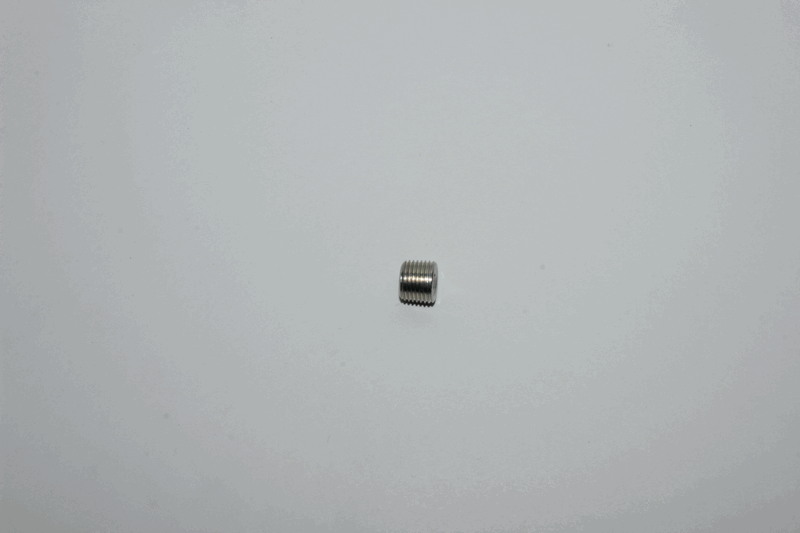

заглушка
номер на схеме 11

0800-011013

11

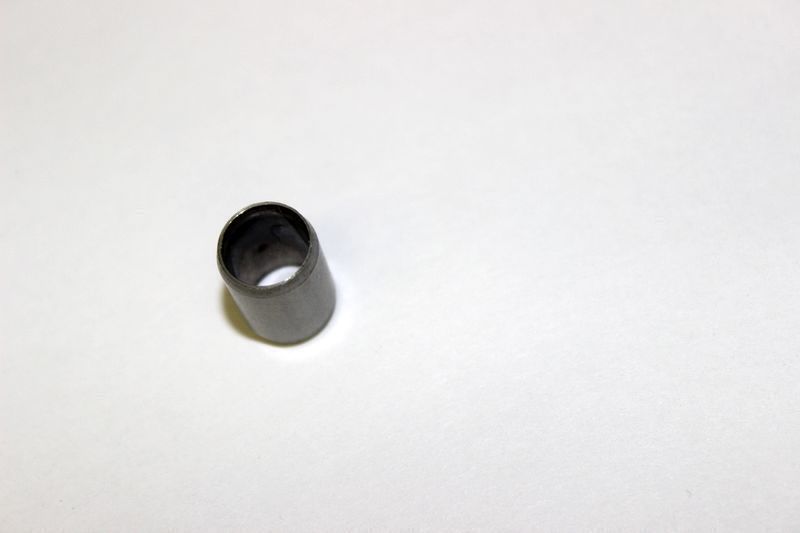

шплинт Ф10х14
номер на схеме 11

0010-021005

11

заглушка
номер на схеме 11

0800-011013-00001

12

подшипник
номер на схеме 12

30400-01701

13

Подшипник 6203
номер на схеме 13

30400-01704

14

хомут
номер на схеме 14

30600-012530

14

винт
номер на схеме 14

01A0-012010

14

хомут пружинный А12
номер на схеме 14

30601-112010

15

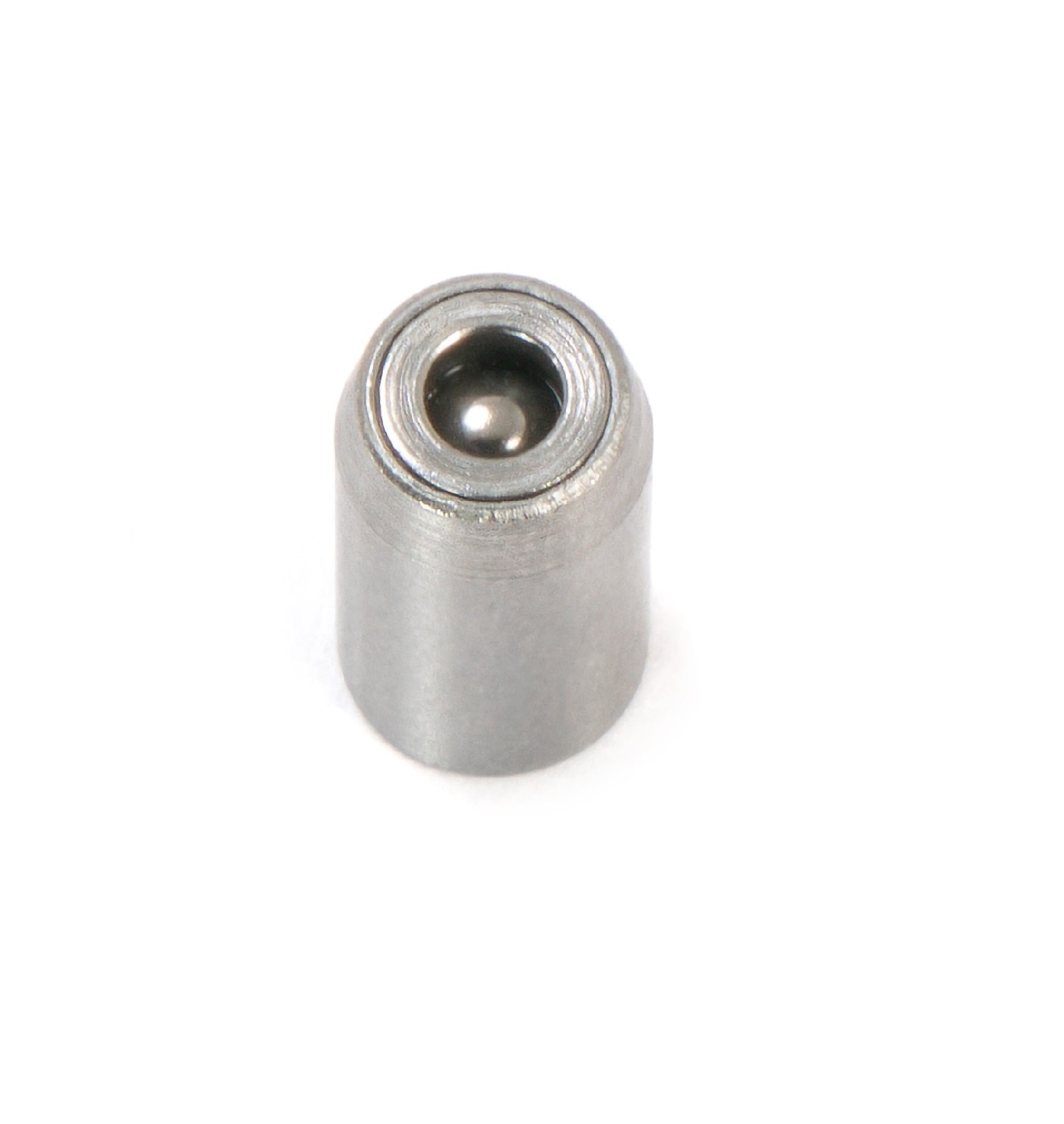

форсунка подачи масла
номер на схеме 15

0800-011400

15

ниппель
номер на схеме 15

01A0-011003

15

трубка
номер на схеме 15

0180-012008

15

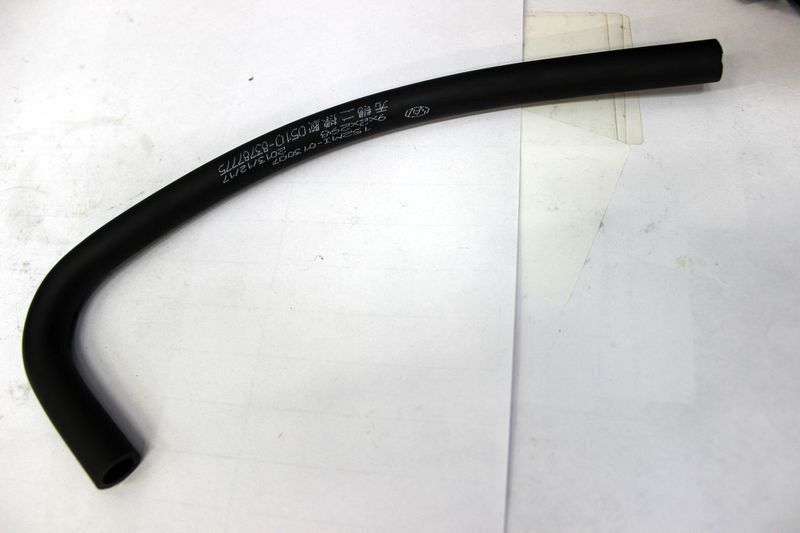

шланг
номер на схеме 15

0010-013007

16

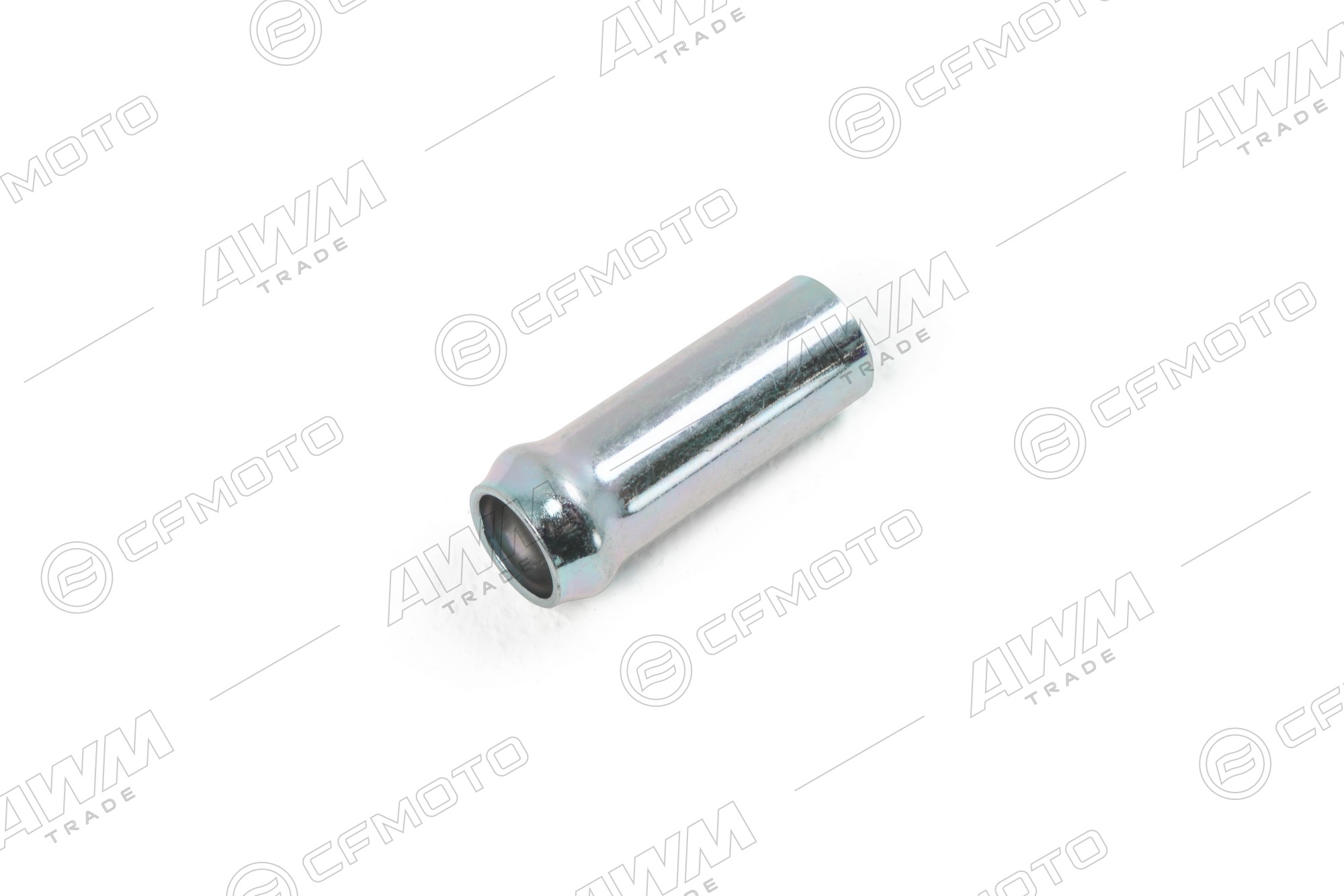

соединитель
номер на схеме 16

0010-013006-0010

17

вкладыш коренной, красный (1) Х8 (с отверстием)
номер на схеме 17

0800-011103-0001

17

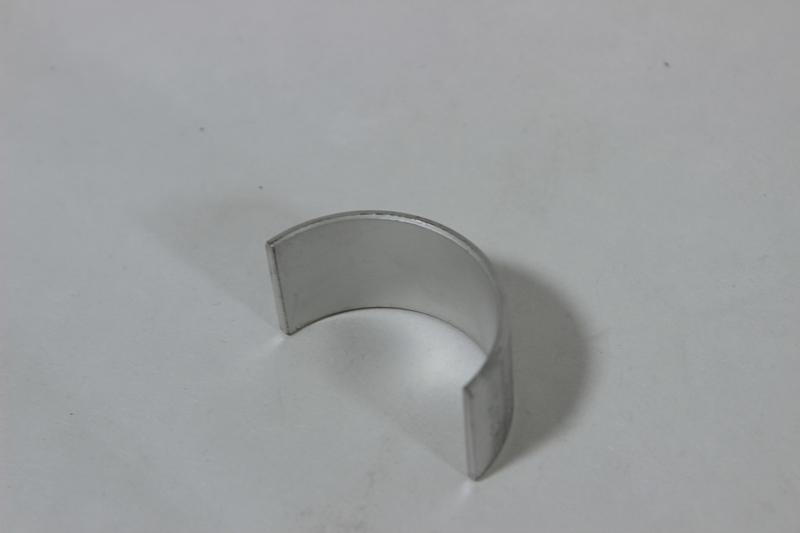

вкладыш коренной, синий (1) Х8 (с отверстием)
номер на схеме 17

0800-011103-0002

17

вкладыш коренной 2
номер на схеме 17

0800-011103-00021

17

вкладыш коренной красный (0800-011103-00011)
номер на схеме 17

0800-011103-00011

18

вкладыш коренной, красный (2) Х8 (без отверстий)
номер на схеме 18

0800-011102-0001

18

вкладыш коренной, синий (2) Х8 (без отверстий)
номер на схеме 18

0800-011102-0002

18

вкладыш коренной красный
номер на схеме 18

0800-011102-00011

19

вкладыши коренные синие (к-кт)
номер на схеме 19

0800-0111B0

19

вкладыши коренные красные (к-кт)
номер на схеме 19

0800-0111A0

20

направляющая 2х11,8
номер на схеме 20

30406-00500

21

болт
номер на схеме 21

0180-014004-00100

22

прокладка картера
номер на схеме 22

0800-011001-10000

22

прокладка картера
номер на схеме 22

0800-011001

23

фиксатор сетки масляного фильтра
номер на схеме 23

0800-011008-1000

23

фиксатор сетки масляного фильтра Х8
номер на схеме 23

0800-011008

24

Сетка-фильтр масляного насоса
номер на схеме 24

0800-011009

24

винт M4X10
номер на схеме 24

30122-040010850

25

полукольцо опорное
номер на схеме 25

0800-011003

25

шайба 8.5
номер на схеме 25

0010-023305

26

болт М8х12,5
номер на схеме 26

0180-332002-0020

29

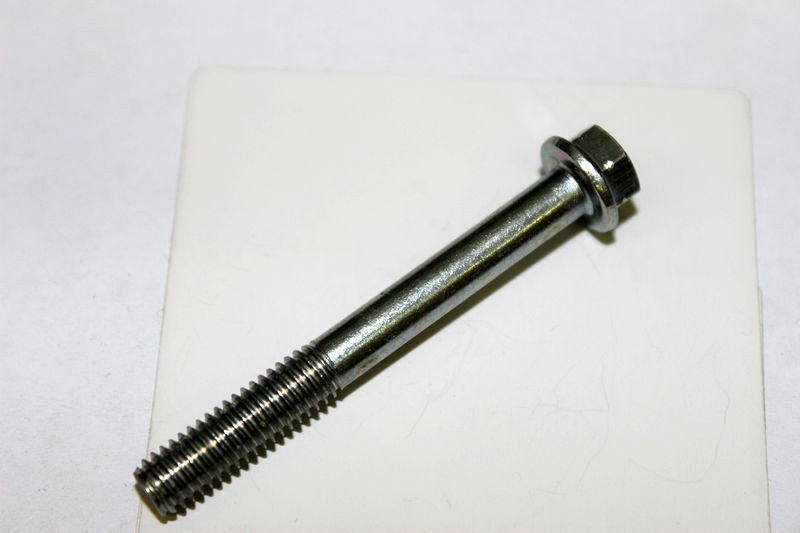

болт M6x50
номер на схеме 29

0010-013010-0010

30

нижняя направляющая цепи ГРМ
номер на схеме 30

0800-011007

30

стяжка монтажная
номер на схеме 30

0180-014010

31

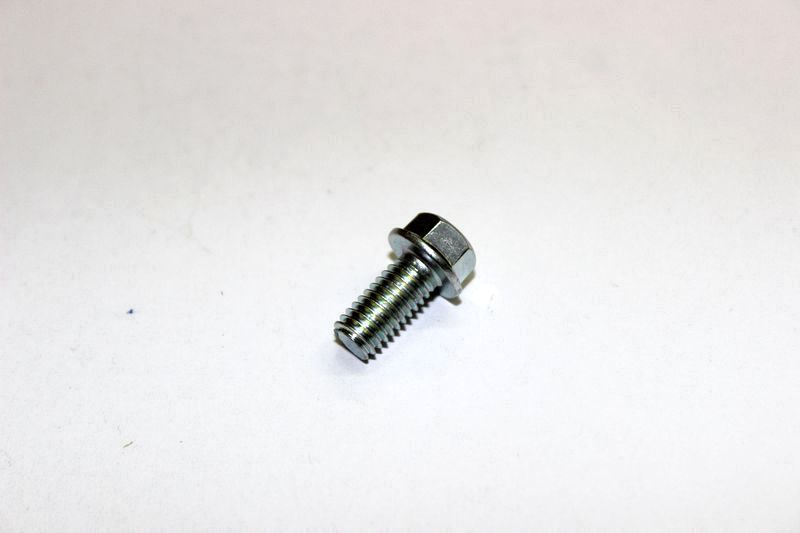

болт M6х12
номер на схеме 31

0010-021019-0010

32

картер, левая половина (метка А в сборе с красными вкладышами)
номер на схеме 32

0800-011100-20030

32

промежуточная шестерня сепаратора
номер на схеме 32

0800-011004

32

картер, левая половина (метка B в сборе с синими вкладышами)
номер на схеме 32

0800-011100-20040

33

картер, левая половина (метка А для красных вкладышей)
номер на схеме 33

0800-011101-30010

33

прокладка левой крышки картера
номер на схеме 33

0800-011002

33

картер, левая половина (метка В для синих вкладышей)
номер на схеме 33

0800-011101-20040

34

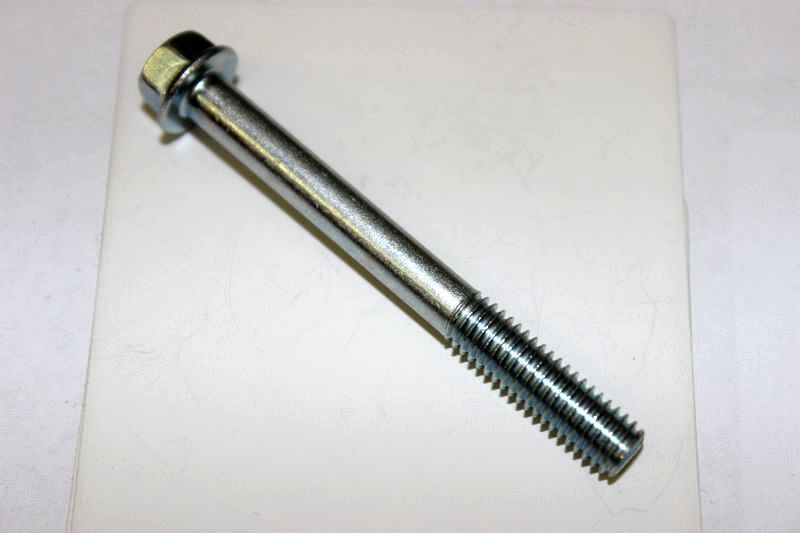

болт M6x55
номер на схеме 34

0010-021018-0010

34

кольцо стопорное
номер на схеме 34

30801-01005

35

Шайба 10
номер на схеме 35

0800-011005

36

пробка для слива масла
номер на схеме 36

0800-011006-00001

37

ось промежуточной шестерни
номер на схеме 37

0800-011104

38

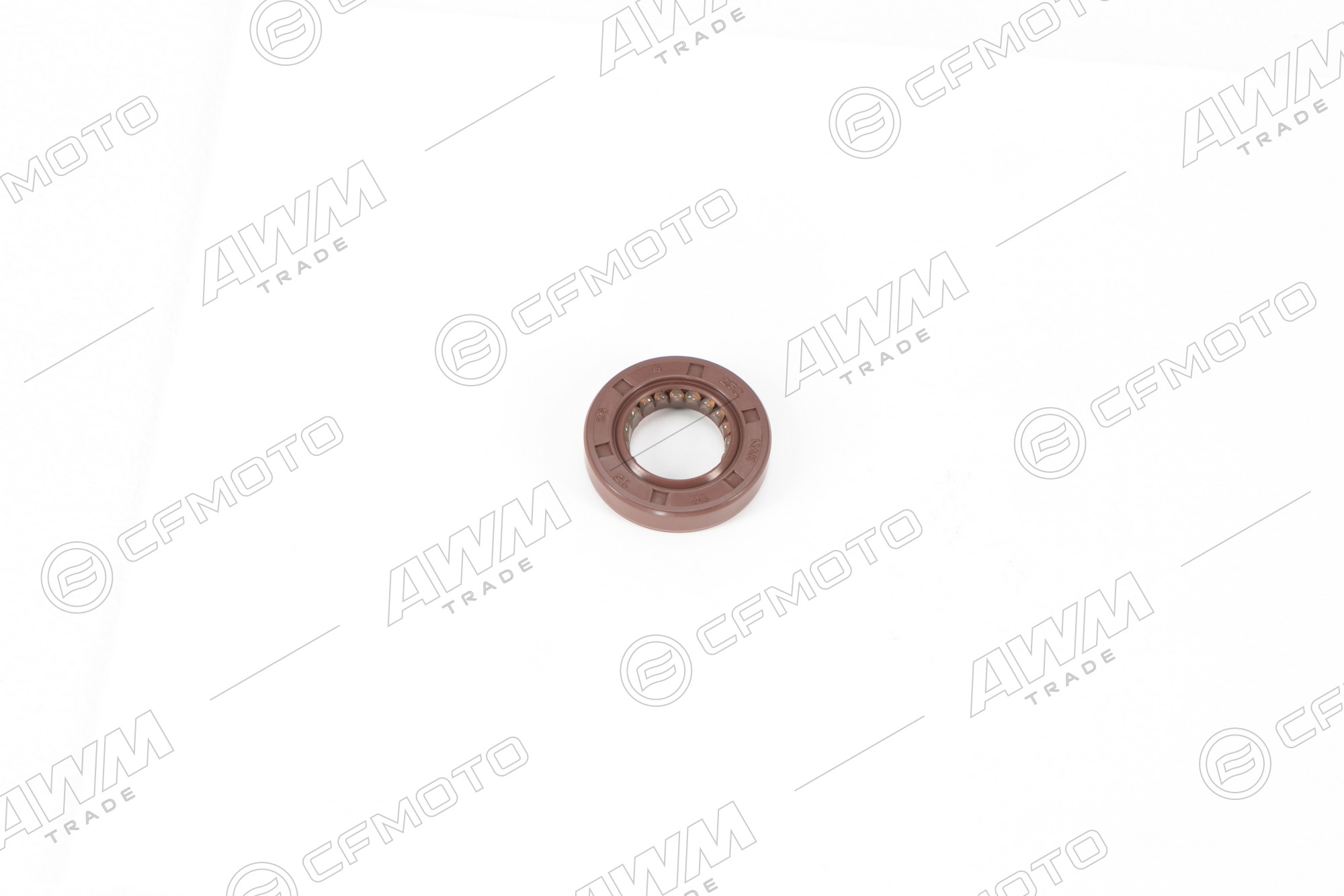

сальник 15x26x6
номер на схеме 38

0800-011203

39

шестерня сепаратора
номер на схеме 39

0800-011201

40

подшипник 6202-RS
номер на схеме 40

30400-01003

41

ось сепаратора картерных газов
номер на схеме 41

0800-011202

41

ось промежуточной шестерни сепаратора (2)
номер на схеме 41

0800-011104-0002

41

ось промежуточной шестерни сепаратора (1)
номер на схеме 41

0800-011104-0001

42

сепаратор картерных газов Х8
номер на схеме 42

0800-011200

43

болт M8x60
номер на схеме 43

0130-011109-0030

43

болт M8×60
номер на схеме 43

0130-011109-0010

44

болт сливного отверстия двигателя М12х1,5х15
номер на схеме 44

0110-013005-0010

44

болт сливного отверстия М12х1,5х15
номер на схеме 44

0110-013005-00001

45

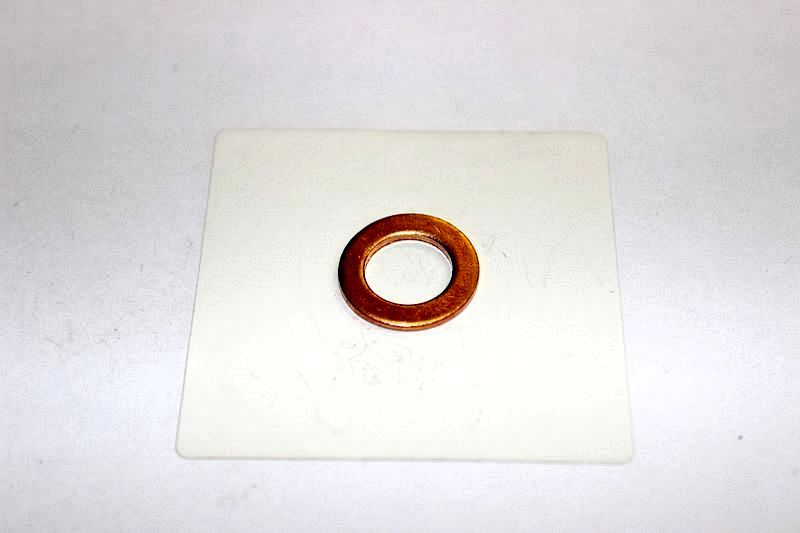

шайба 12 болта сливного
номер на схеме 45

0010-021014

46

датчик давления масла (при замене старого датчика 01A0-012200, устанавливается с 0800-012401)
номер на схеме 46

0800-012400

47

шайба 10
номер на схеме 47

0010-060010

48

седло сепаратора газов Х8
номер на схеме 48

0800-011105

48

болт магнитный
номер на схеме 48

0180-011500

49

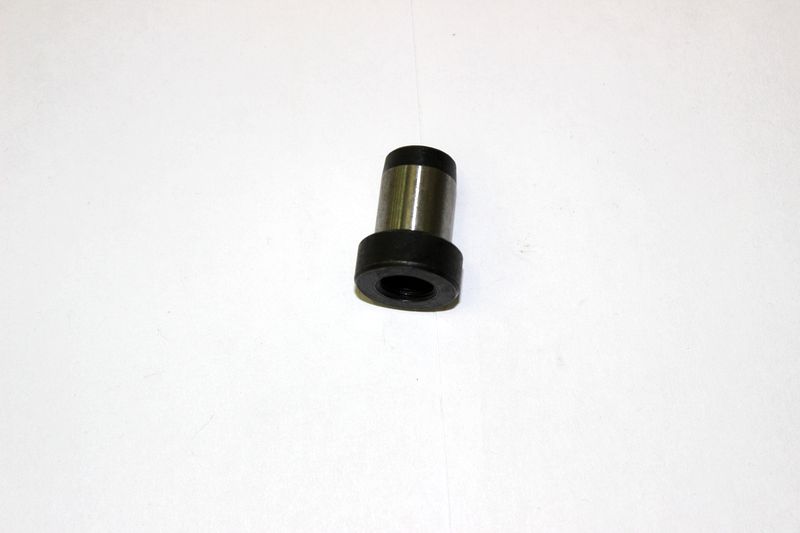

пыльник селектора
номер на схеме 49

0800-011106
