СЦЕПЛЕНИЕ И ВАРИАТОР В СБОРЕ

1

гайка M12x1.25
номер на схеме 1

0110-052008-0020

2

шайба 12.3x21x2
номер на схеме 2

01AD-050002

3

гайка M14X1.5 ведущего шкива
номер на схеме 3

0120-051001

4

ведущий шкив вариатора
номер на схеме 4

01AD-051000-1000

5

ведущий шкив
номер на схеме 5

01AD-051001

6

втулка ведущего шкива
номер на схеме 6

01AD-051003-1000

7

щека подвижная ведущего шкива
номер на схеме 7

01AD-051100

8

ролик вариатора
номер на схеме 8

01AD-051200

9

диск опорный ведущего шкива
номер на схеме 9

01AD-051002

10

слайдер опорного диска ведущего шкива вариатора
номер на схеме 10

01AD-051004

11

сцепление в сборе
номер на схеме 11

01AD-052000

12

подшипник игольчатый 20x29x18
номер на схеме 12

01AD-052500

13

ведомый шкив
номер на схеме 13

01AD-052400

14

подшиник 17x30x7
номер на схеме 14

01AD-052002

15

пружинное стопорное кольцо
номер на схеме 15

01AD-052001

16

сальник
номер на схеме 16

01AD-052300

17

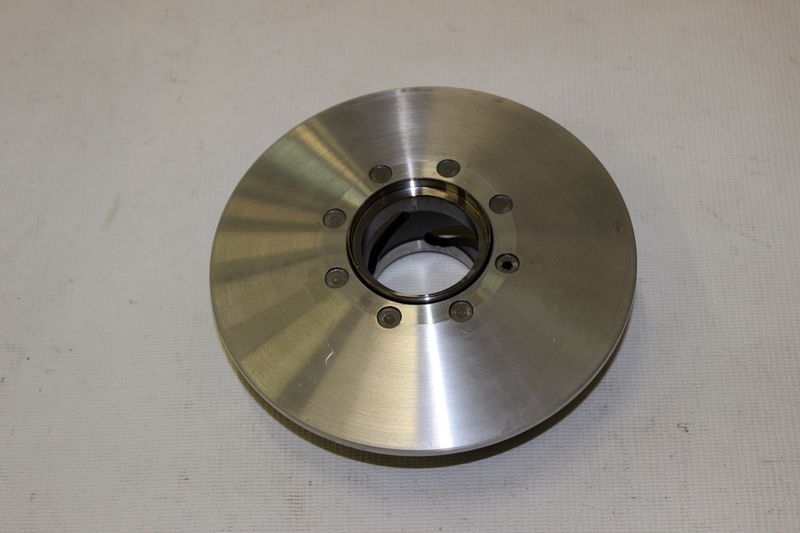

съемный ведомый шкив
номер на схеме 17

01AD-052600

19

кольцо уплотнительное
номер на схеме 19

01AD-052007

20

кольцо уплотнительное
номер на схеме 20

01AD-052008

21

кольцо
номер на схеме 21

01AD-052005
