РАМА В СБОРЕ - CFORCE 600 S EPS

1

Болт M8X14
номер на схеме 1

30006-080014810

2

Кронштейн переднего редуктора
номер на схеме 2

9DS#-030100-6001

3

Втулка
номер на схеме 3

9AWA-030002

4

Рама в сборе
номер на схеме 4

9DS#-031000-6002-01

5

Болт M10x1.25x20
номер на схеме 5

30006-102020810

6

Гайка M10x1.25
номер на схеме 6

30204-102810

7

Демпфирующая опора силового агрегата
номер на схеме 7

401B-000200-10000

8

Винт M10X1.25X30
номер на схеме 8

30102-060016810

9

Гайка M12x1.25
номер на схеме 9

30204-122810

10

Кронштейн двигателя передний
номер на схеме 10

9CR6-001100-20000

11

Болт
номер на схеме 11

30006-122170810

12

Болт
номер на схеме 12

30006-122180810

13

Болт
номер на схеме 13

30006-103020810

14

Болт M8x20
номер на схеме 14

30006-080020810

15

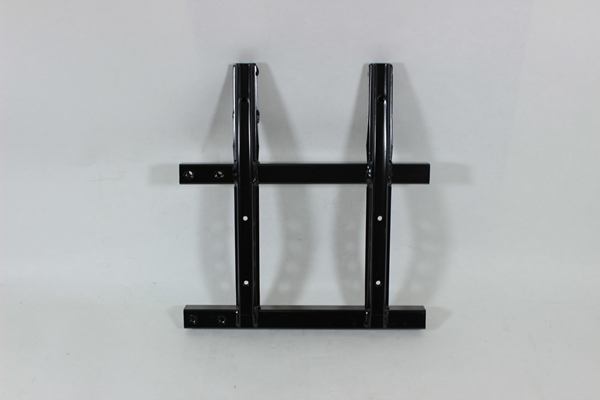

Кронштейн подножки левый
номер на схеме 15

9DS#-030300-6001

16

Кронштейн подножки правый
номер на схеме 16

9DS#-030400-6001

17

Кронштейн блока управления EPS
номер на схеме 17

9DS#-030070-6000

18

Болт M8×35
номер на схеме 18

30006-080035810

19

Крепление банки глушителя
номер на схеме 19

7020-000160

20

Гайка M8
номер на схеме 20

30204-080810

21

Кронштейн верхнего крепления двигателя
номер на схеме 21

9DS#-030040-6001

22

Болт М6х12
номер на схеме 22

30006-060012870

23

Кронштейн крепления воздушного фильтра
номер на схеме 23

9DR8-035070-20000

24

Кронштейн водительского сиденья
номер на схеме 24

9DS#-030020-6000

25

Болт M8X16
номер на схеме 25

30006-080016810

26

Болт
номер на схеме 26

30006-060010810

27

Кронштейн электрооборудования 4
номер на схеме 27

9DS#-030081-6000

28

Болт
номер на схеме 28

30006-080040810

29

Кронштейн электрооборудования 3
номер на схеме 29

9DS#-030091-6000

30

Кронштейн заднего редуктора верхний
номер на схеме 30

9CRB-030010

31

Шайба
номер на схеме 31

30305-060112

32

Кронштейн задней багажной площадки правый
номер на схеме 32

9DS#-030504-6000

33

Кронштейн задней багажной площадки левый
номер на схеме 33

9DS#-030503-6000
