КАРКАС КАБИНЫ - CFMOTO Z10 EFI and EPS

1

каркас кабины, передняя часть (широкий)
номер на схеме 1

7000-230400-1BB0

2

болт М10х1,25х30
номер на схеме 2

9010-300001

2

винт M10X30 (заменен на 9010-300001)
номер на схеме 2

30102-102030810

3

гайка M10X1.25
номер на схеме 3

30225-102810

4

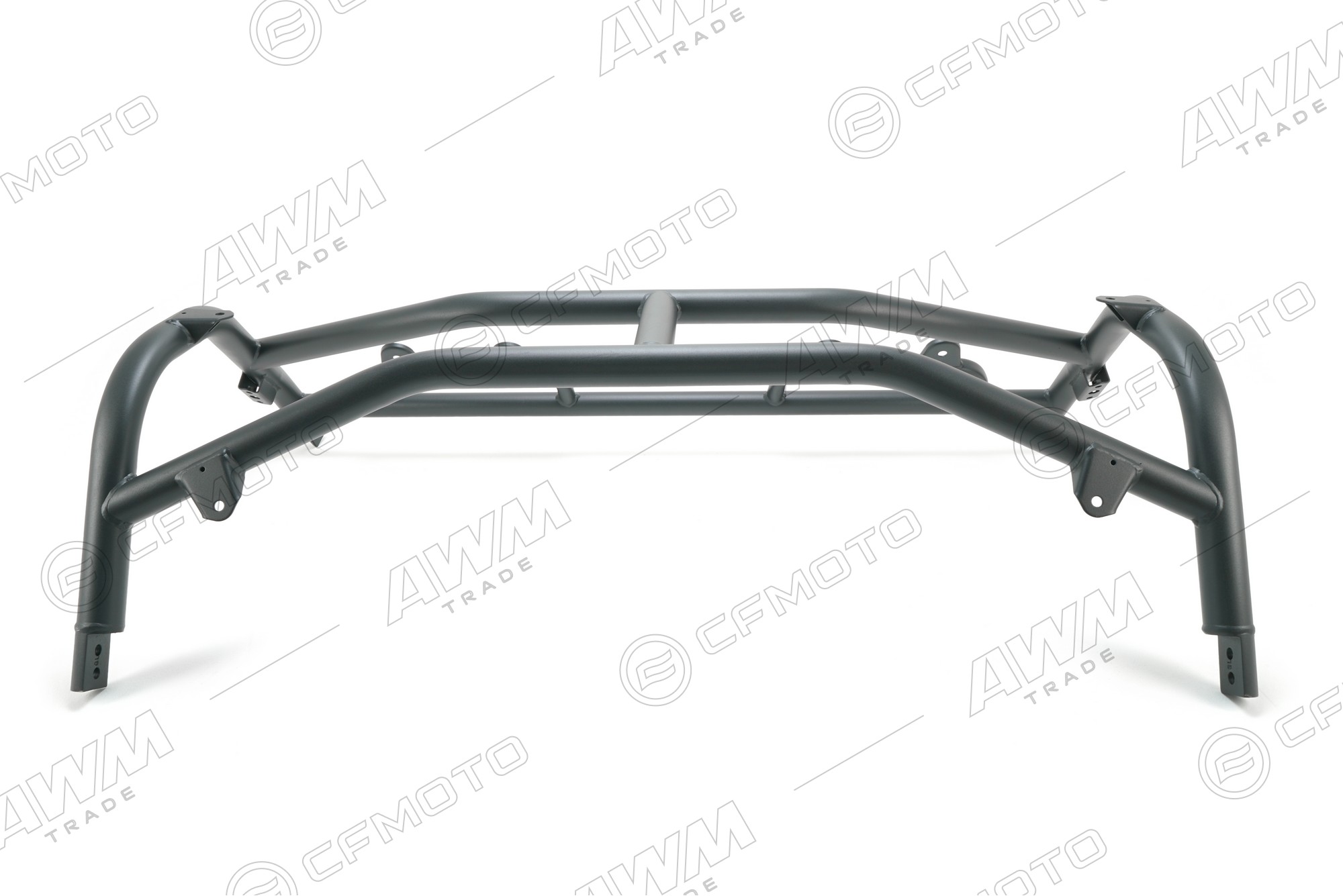

каркас кабины, задняя часть (широкий, 5 точек крепления ремня)
номер на схеме 4

7000-230500-5BB00

4

каркас кабины, задняя часть (широкий, 3 точки крепления ремня)
номер на схеме 4

5BY2-230500-0BB00

6

кронштейн зеркала заднего вида
номер на схеме 6

7000-230010-0BB0

7

зеркало заднего вида, правое
номер на схеме 7

7030-260120

9

болт M8X16
номер на схеме 9

30006-080016810

10

опора каркаса кабины передняя, правая
номер на схеме 10

7000-230700-0BB0

11

дуга защитная, правая
номер на схеме 11

7000-230020-1BB0

12

поручень правый
номер на схеме 12

7000-037630-1BB0

13

опора каркаса кабины задняя, правая
номер на схеме 13

7000-230900-0BB0

14

опора каркаса кабины передняя , левая
номер на схеме 14

7000-230600-0BB0

15

зеркало заднего вида, левое
номер на схеме 15

7030-260110

16

опора каркаса кабины задняя, левая
номер на схеме 16

7000-230800-0BB0

17

поручень левый
номер на схеме 17

7000-037670-1BB0

18

дуга защитная, левая
номер на схеме 18

7000-230030-1BB0

19

болт M8X25
номер на схеме 19

30006-080025810
