ПЕРЕДНИЕ АМОРТИЗАТОРЫ V2 - CFMOTO X8 H.O. EPS

1

амортизатор передний в сборе (оранжевый / LAVA ORANGE)
номер на схеме 1

9AWA-051600-2YD00

1

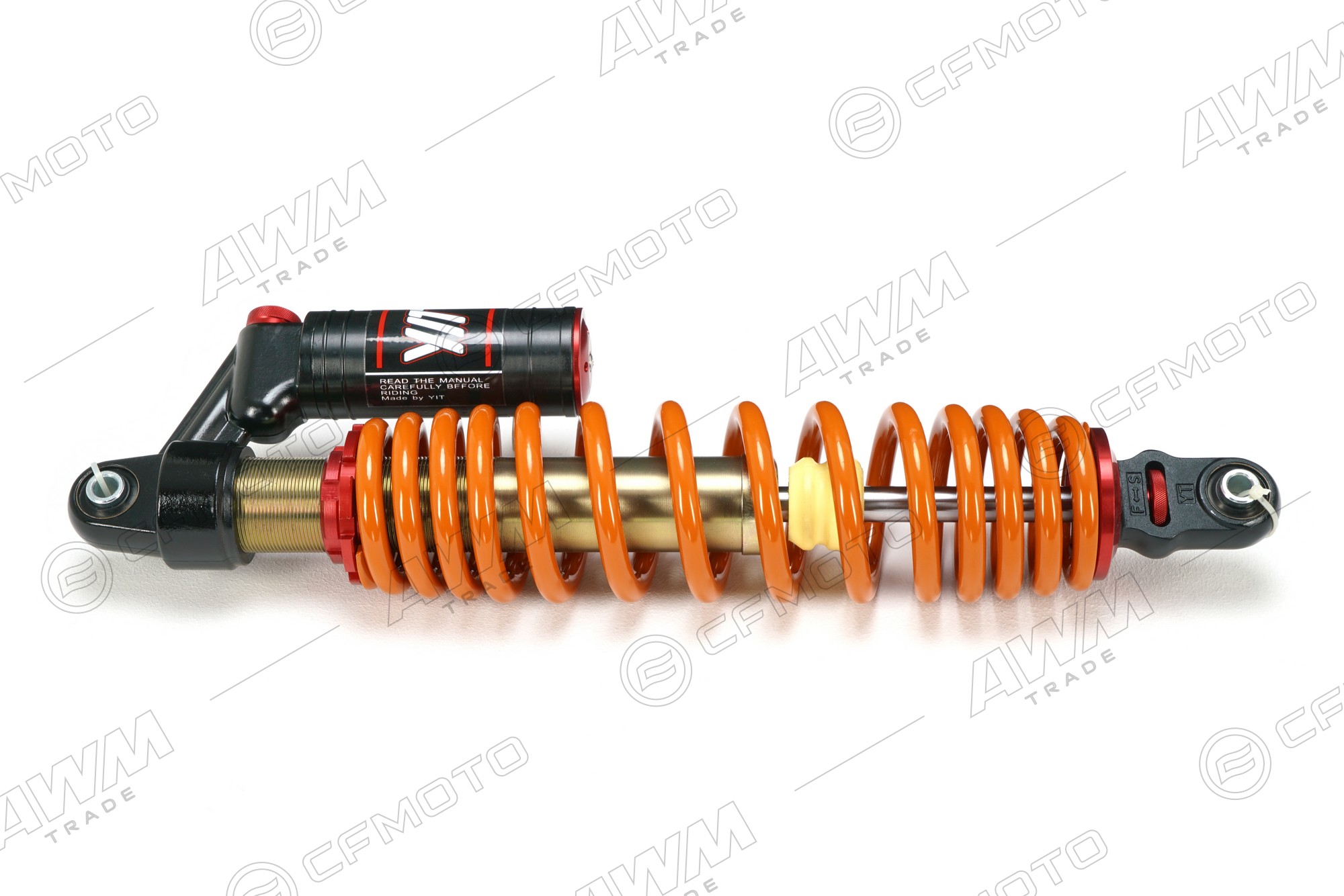

амортизатор передний (оранжевый)
номер на схеме 1

9AWA-051600-2Y600

1

амортизатор передний (черный)
номер на схеме 1

9AWA-051600-20000

1

амортизатор передний в сборе (бирюзовый)
номер на схеме 1

9AWA-051600-2E800

1

амортизатор передний в сборе (синий светлый / ATHENS BLUE)
номер на схеме 1

9AWA-051600-3EK00

1

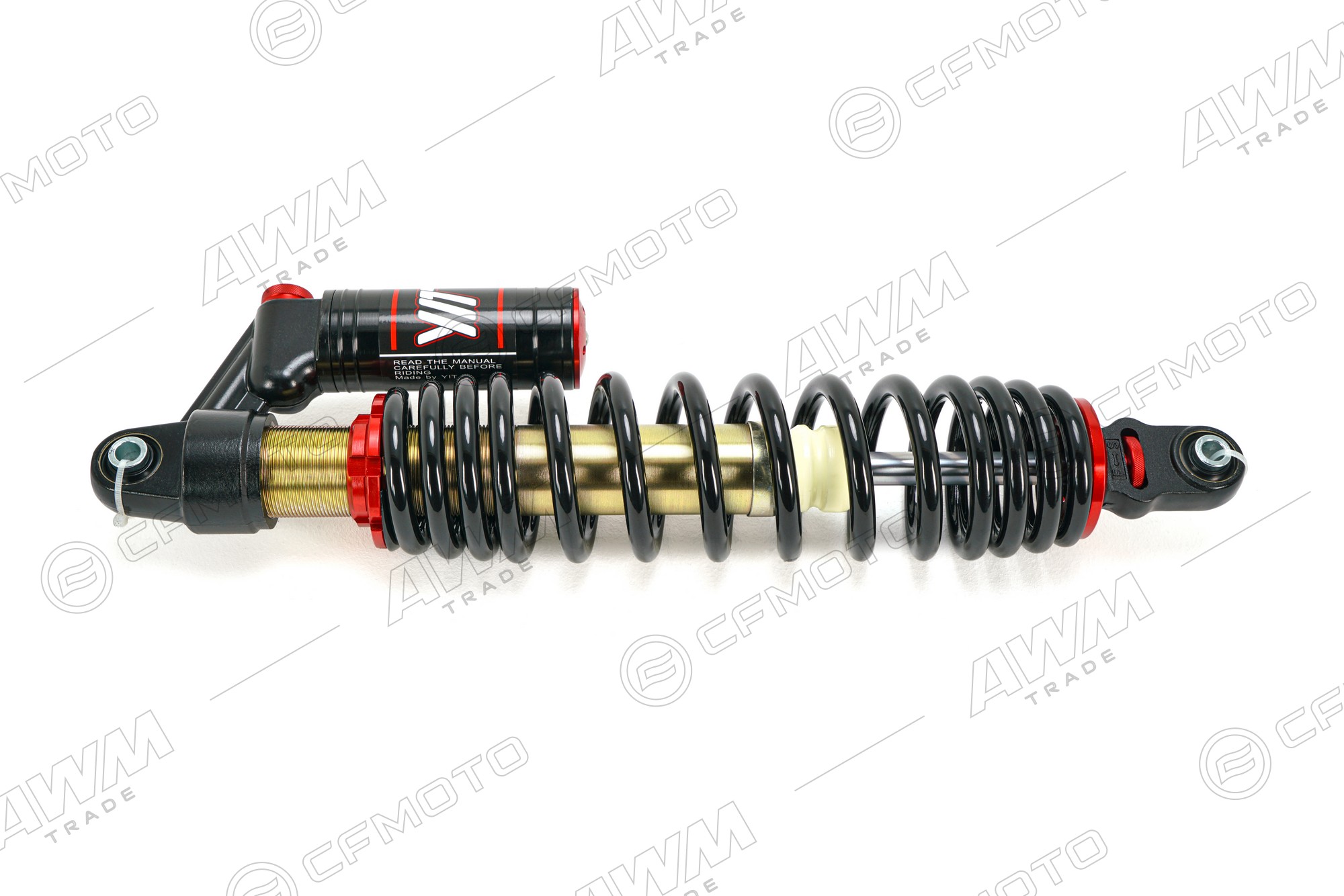

амортизатор передний в сборе (черная пружина)
номер на схеме 1

9AWA-051600-30000

2

пыльник
номер на схеме 2

7020-051604-30000

3

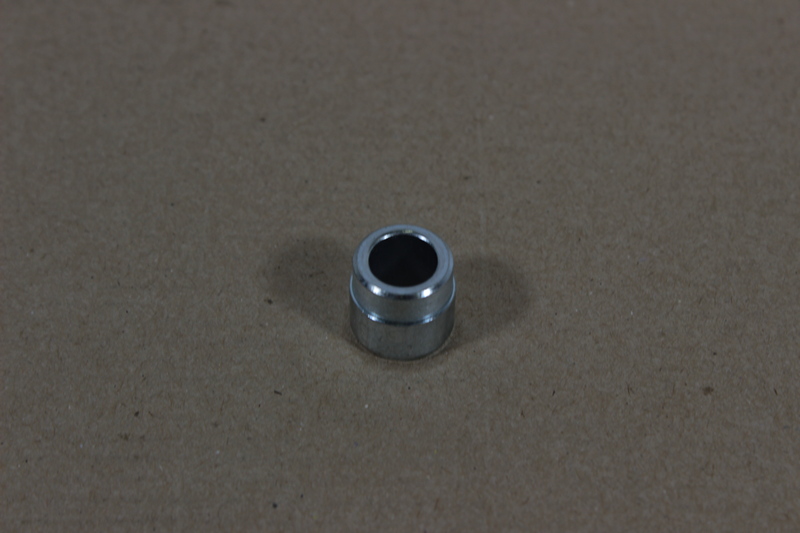

втулка амортизатора, верхняя
номер на схеме 3

7020-051601-30000

4

стопорное кольцо
номер на схеме 4

7020-051603-30000

5

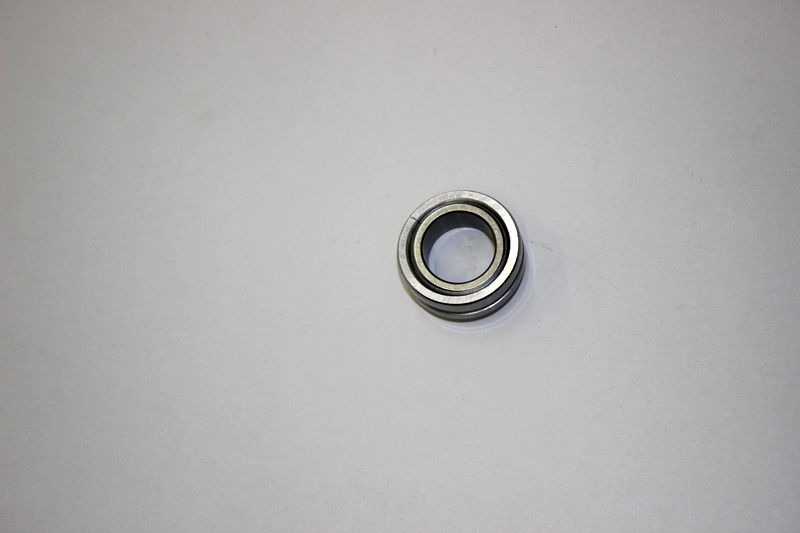

подшипник
номер на схеме 5

7020-051610-30000

6

проушина верхняя
номер на схеме 6

9AWA-051620

7

гайка
номер на схеме 7

30200-060810

8

шайба регулировочного клапана амортизатора 12
номер на схеме 8

9AWA-051673

9

шайба регулировочного клапана амортизатора 11
номер на схеме 9

9AWA-051672

10

шайба регулировочного клапана амортизатора 10
номер на схеме 10

9AWA-051671

11

кольцо уплотнительное амортизатора 8
номер на схеме 11

9AWA-051669

12

клапан регулировочный амортизатора
номер на схеме 12

9AWA-051668

13

шайба регулировочного клапана амортизатора 9
номер на схеме 13

9AWA-051667

14

пружина клапана амортизатора
номер на схеме 14

9AWA-051666

15

кольцо уплотнительное амортизатора 7
номер на схеме 15

9AWA-051665

16

клапан амортизатора
номер на схеме 16

9AWA-051657

17

кольцо уплотнительное амортизатора 3
номер на схеме 17

9AWA-051656

18

кольцо стопорное амортизатора
номер на схеме 18

9AWA-051655

19

шарик
номер на схеме 19

9AWA-051654

20

пружина механизмов регулировки амортизатора
номер на схеме 20

9AWA-051648

21

рычаг регулировочный амортизатора
номер на схеме 21

9AWA-051652

22

винт установочный
номер на схеме 22

9AWA-051653

23

кольцо уплотнительное амортизатора 5
номер на схеме 23

9AWA-051661

24

контргайка регулировки предварительного натяжения пружины
номер на схеме 24

9AWA-051602

25

гайка регулировки предварительного натяжения пружины
номер на схеме 25

9AWA-051601

26

пружина, передний амортизатор
номер на схеме 26

9AWA-051607

27

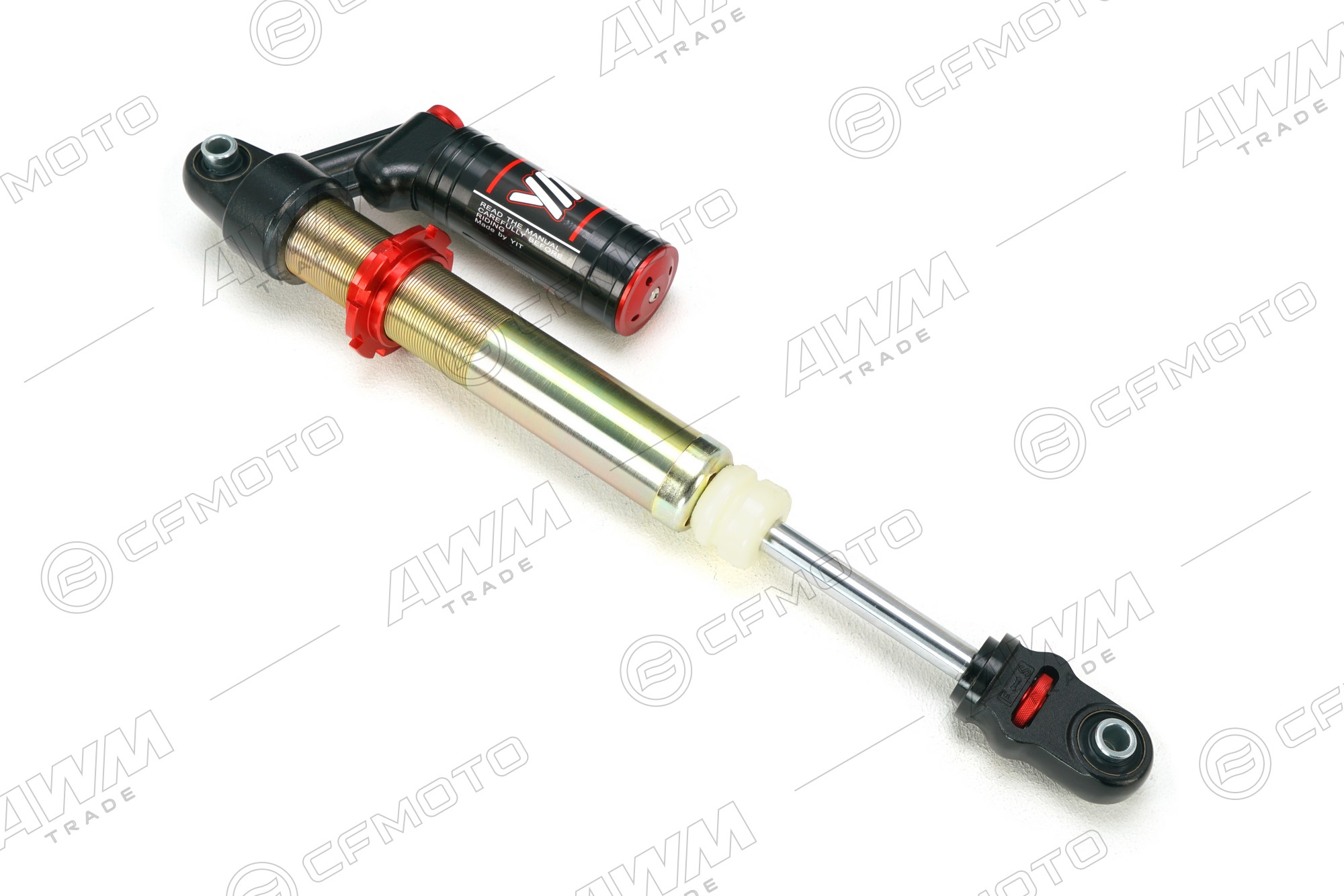

корпус амортизатора
номер на схеме 27

9AWA-051637

28

крышка корпуса амортизатора
номер на схеме 28

9AWA-051636

29

корпус выносного бачка амортизатора
номер на схеме 29

9AWA-051664

30

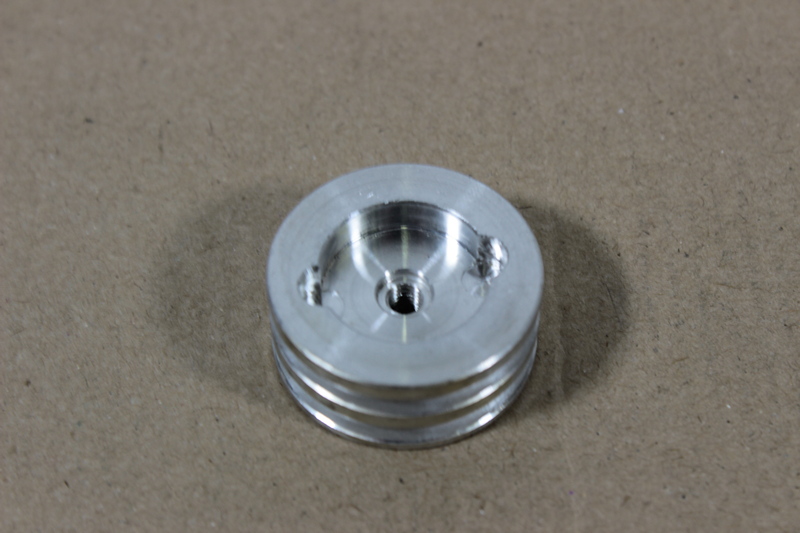

поршень выносного бачка амортизатора
номер на схеме 30

9AWA-051663

31

кольцо уплотнительное амортизатора 6
номер на схеме 31

9AWA-051662

32

крышка выносного бачка амортизатора
номер на схеме 32

9AWA-051659

33

кольцо уплотнительное амортизатора 4
номер на схеме 33

9AWA-051658

34

винт
номер на схеме 34

9AWA-051675

35

гайка поршня амортизатора
номер на схеме 35

30200-122110

36

седло
номер на схеме 36

9AWA-051634

37

шайба 9
номер на схеме 37

9AWA-051633

38

шайба 38
номер на схеме 38

9AWA-051632

39

шайба 39
номер на схеме 39

9AWA-051631

40

шайба 40
номер на схеме 40

9AWA-051629

41

шайба 41
номер на схеме 41

9AWA-051628

42

шайба 4
номер на схеме 42

9AWA-051627

43

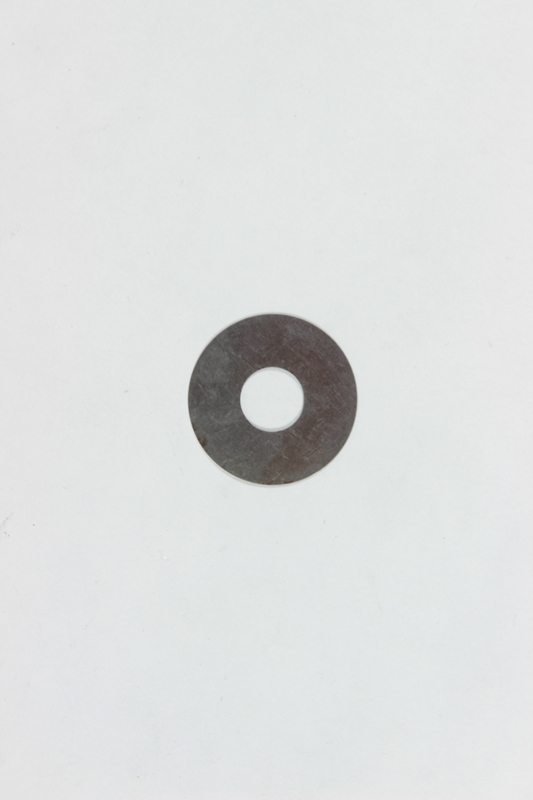

поршень амортизатора
номер на схеме 43

9AWA-051626

44

шайба 1
номер на схеме 44

9AWA-051623

45

шайба 3
номер на схеме 45

9AWA-051625

46

шайба 2
номер на схеме 46

9AWA-051624

47

шайба установочная
номер на схеме 47

9AWA-051622

48

шток амортизатора
номер на схеме 48

9AWA-051621

49

направляющая штока В
номер на схеме 49

9AWA-051643

50

втулка дистанционная
номер на схеме 50

9AWA-051642

51

направляющая штока А
номер на схеме 51

9AWA-051641

52

сальник штока амортизатора
номер на схеме 52

9AWA-051639

53

уплотнитель амортизатора
номер на схеме 53

9AWA-051638

54

демпфер
номер на схеме 54

9AWA-051635

55

Седло пружины (Без проушины крепления аммортизатора)
номер на схеме 55

9AWA-061608

56

болт
номер на схеме 56

9AWA-051674

57

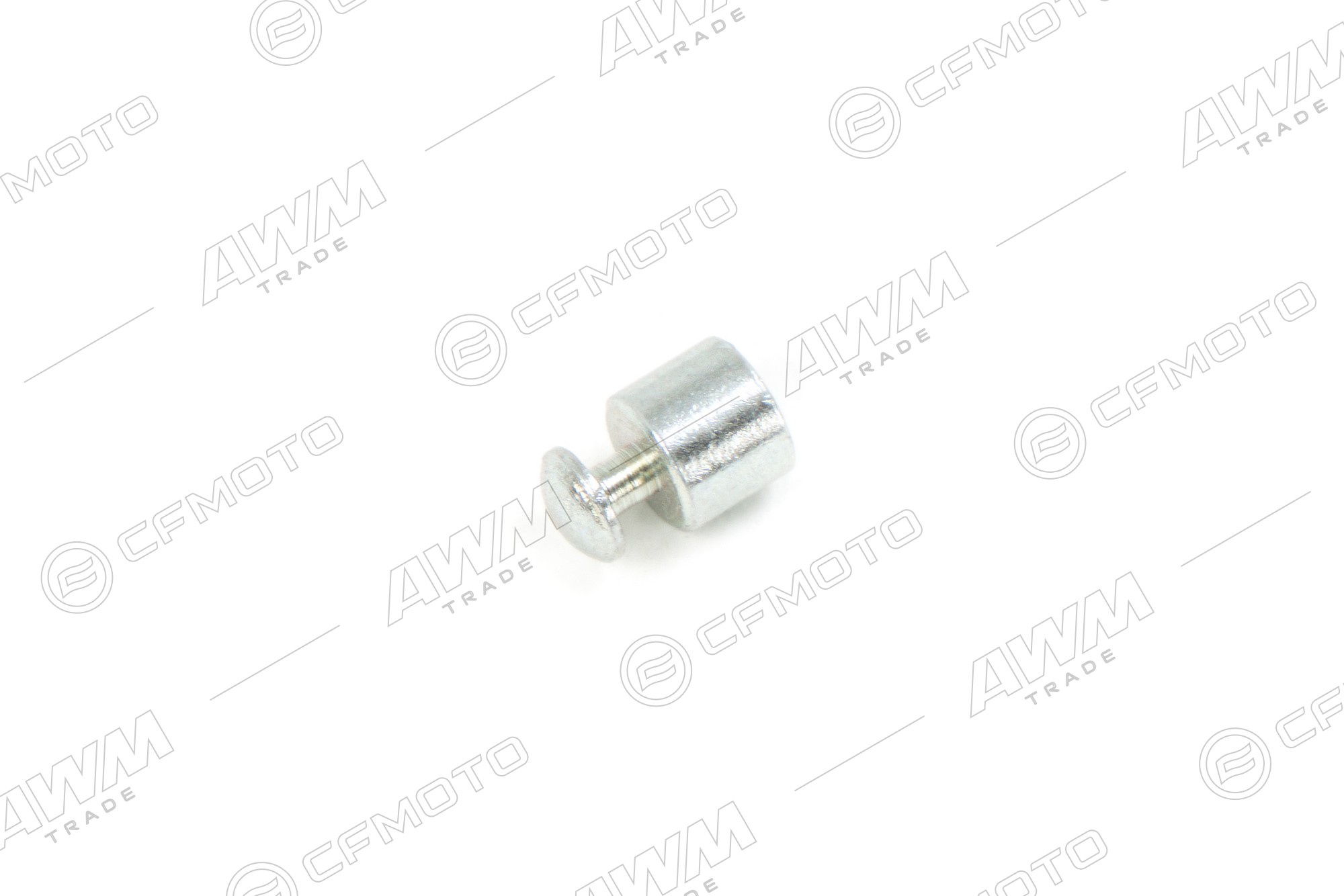

ползун регулировки амортизатора
номер на схеме 57

9AWA-051647

58

кольцо уплотнительное амортизатора 1
номер на схеме 58

9AWA-051646

59

вал регулировочного механизма амортизатора
номер на схеме 59

9AWA-051649

60

кольцо уплотнительное амортизатора 2
номер на схеме 60

9AWA-051651

61

кольцо регулировочное амортизатора
номер на схеме 61

9AWA-051645

62

проушина нижняя
номер на схеме 62

9AWA-051644

63

гайка M10x1.25
номер на схеме 63

30204-102810
