СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ - CFMOTO X6 EPS

1

радиатор системы охлаждения двигателя
номер на схеме 1

9GQA-180100

2

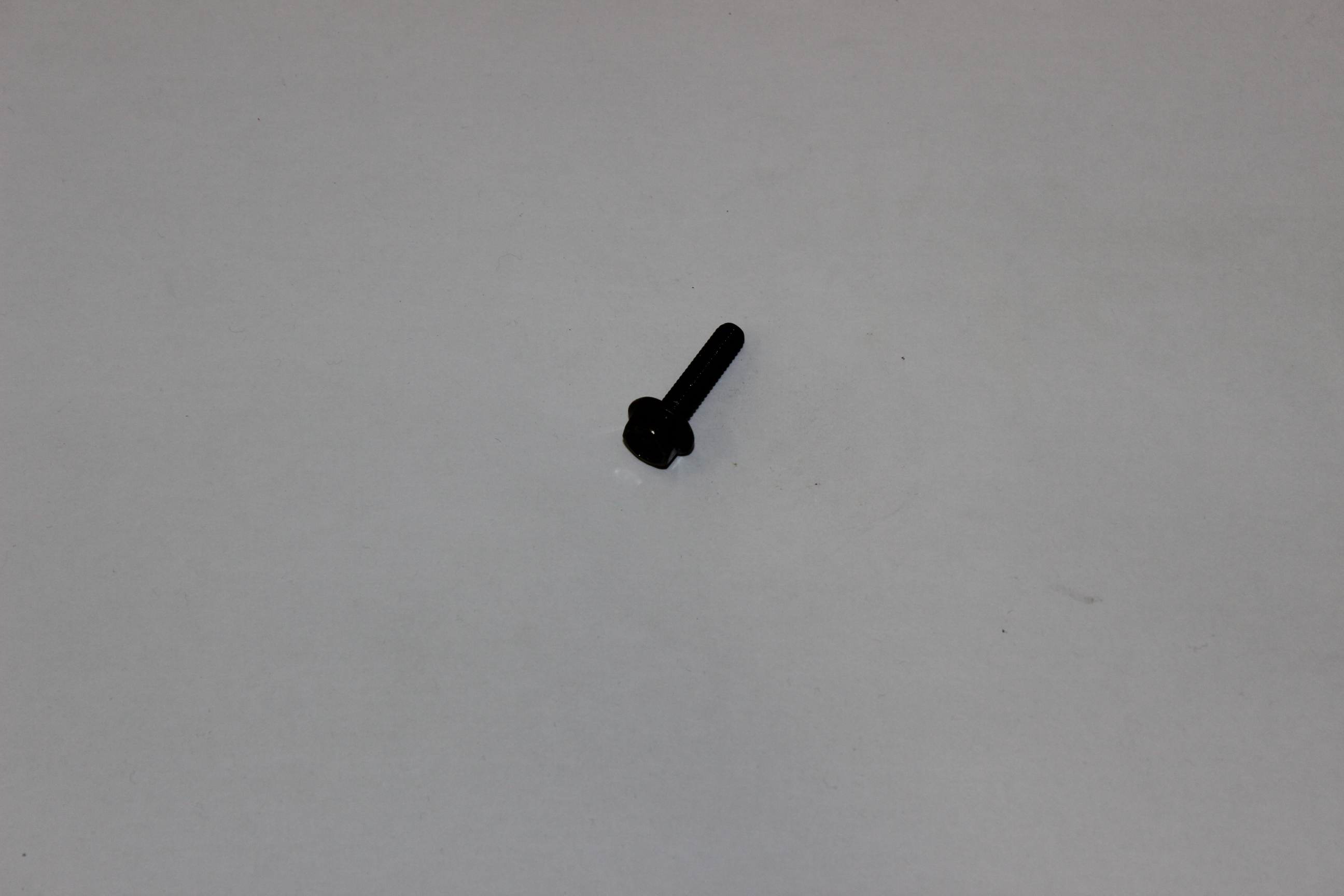

винт
номер на схеме 2

30006-060025810

3

заглушка кронштейна передней облицовки
номер на схеме 3

5020-031002

4

втулка
номер на схеме 4

9010-030047

5

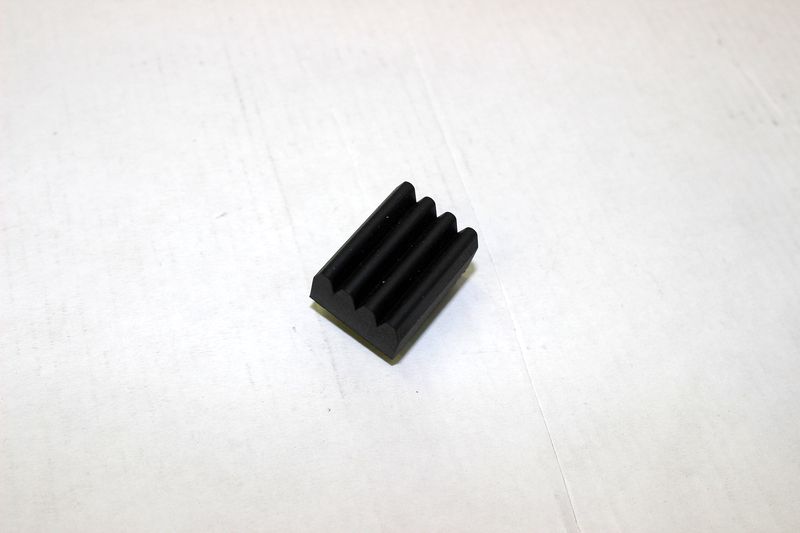

демпфер радиатора
номер на схеме 5

5190-001003

6

пробка сливная
номер на схеме 6

9010-180010

7

кольцо уплотнительное
номер на схеме 7

9010-180004

8

шайба
номер на схеме 8

30301-060412

9

болт M6X12
номер на схеме 9

30006-060012810

9

болт М6х12
номер на схеме 9

30006-060012870

10

хомут
номер на схеме 10

A000-180006

11

патрубок выпускной системы охлаждения двигателя
номер на схеме 11

9CR6-180002

12

болт
номер на схеме 12

30006-060016810

12

болт M6x16
номер на схеме 12

30006-060016870

13

вентилятор системы охлаждения (SUMITOMO)
номер на схеме 13

9010-180200-40000

15

болт M6X20
номер на схеме 15

30006-060020810

15

болт M6x20
номер на схеме 15

30006-060020870

16

бачок расширительный
номер на схеме 16

7030-180900

17

крепление вентилятора
номер на схеме 17

9030-180071

18

крышка расширительного бачка
номер на схеме 18

8010-180023

19

угольник соединительный расш. бачка
номер на схеме 19

8030-180302

20

хомут А13
номер на схеме 20

30601-113010

21

трубка внутренняя расш. бачка
номер на схеме 21

8010-180028

22

хомут пружинный А12
номер на схеме 22

30601-112010

23

шланг расширительного бачка
номер на схеме 23

9CR6-180001

24

крышка радиатора охлаждения
номер на схеме 24

8010-180024

25

хомут
номер на схеме 25

9010-180007

26

пружина патрубка системы охлаждения
номер на схеме 26

0180-023005-0050
