ПЕРЕДНИЙ РЕДУКТОР - CFMOTO X6 EPS

1

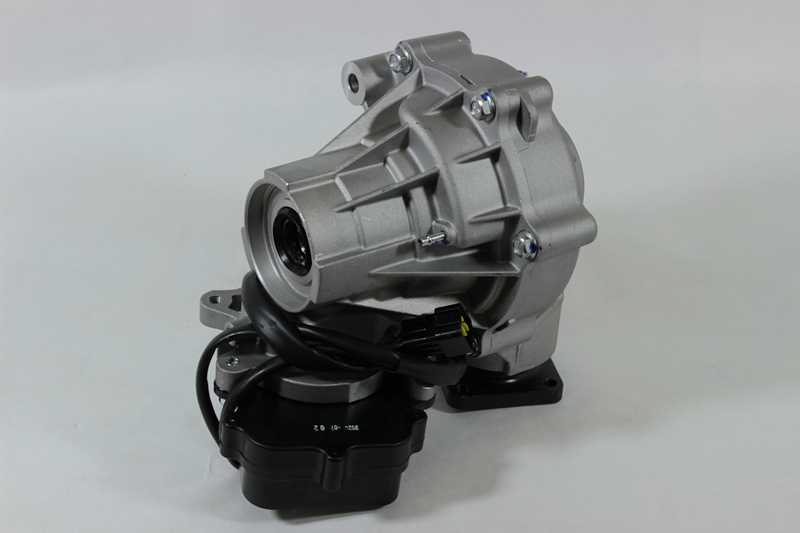

Редуктор передний в сборе (SUMITOMO)
номер на схеме 1

Q800-310000-00001

2

Гайка М14х1,5
номер на схеме 2

0180-312004-0010

3

Гайка
номер на схеме 3

0180-312005-0050

4

Кольцо уплотнительное 14х6,8
номер на схеме 4

0180-312006

5

Фланец соединительный
номер на схеме 5

0181-312007-0050

6

Сальник 48х65х9
номер на схеме 6

0180-312002

7

Кольцо стопорное подшипника
номер на схеме 7

0181-312009

8

Подшипник 6007
номер на схеме 8

30400-03502

9

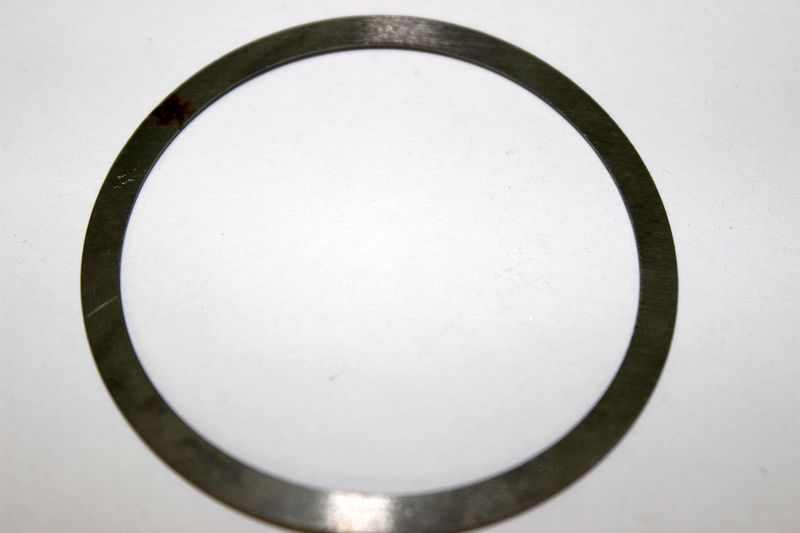

Шайба упорная 61*48*0.3
номер на схеме 9

0180-310006-0002

9

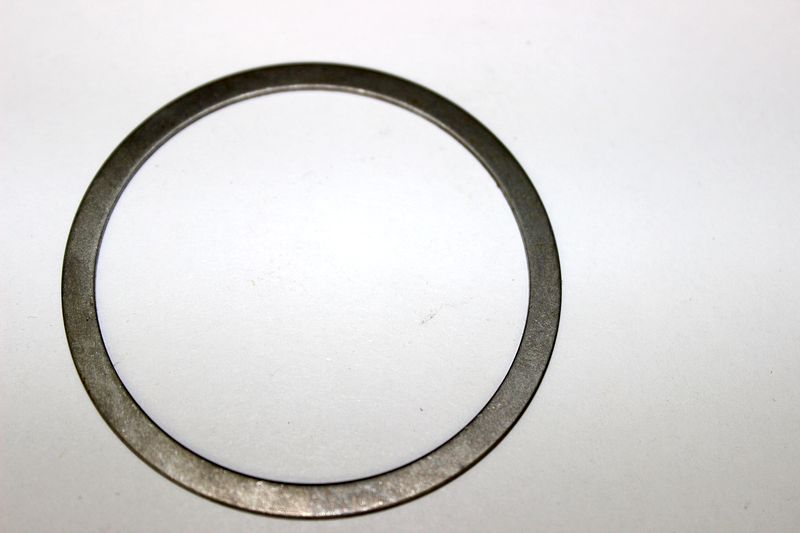

Шайба упорная 61*48*1.0
номер на схеме 9

0180-310006-0005

9

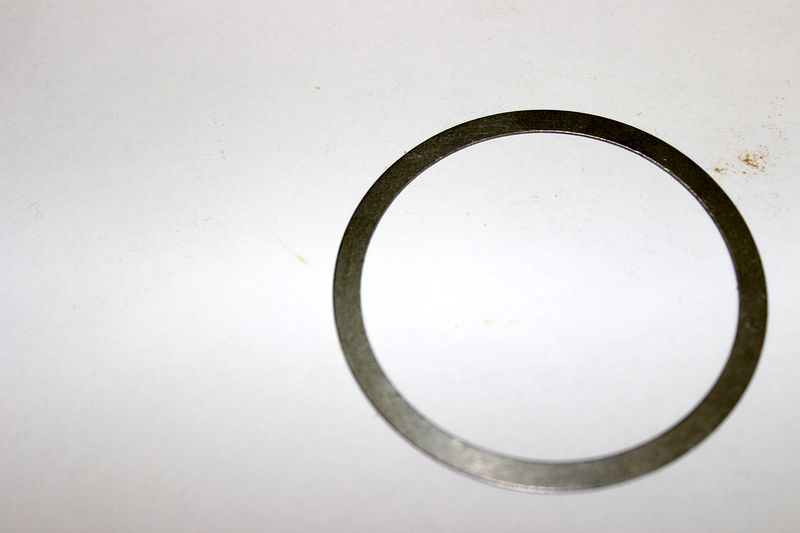

Шайба упорная 61*48*0.5
номер на схеме 9

0180-310006-0004

9

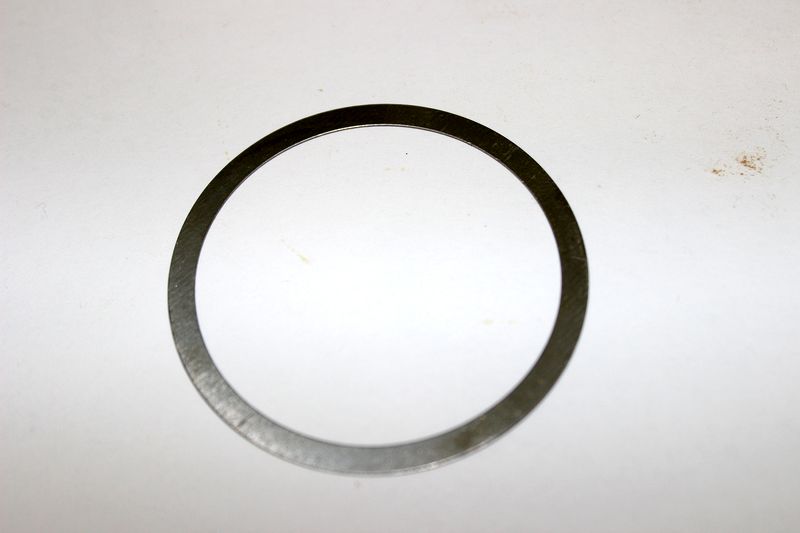

Шайба упорная 61*48*0.4
номер на схеме 9

0180-310006-0003

9

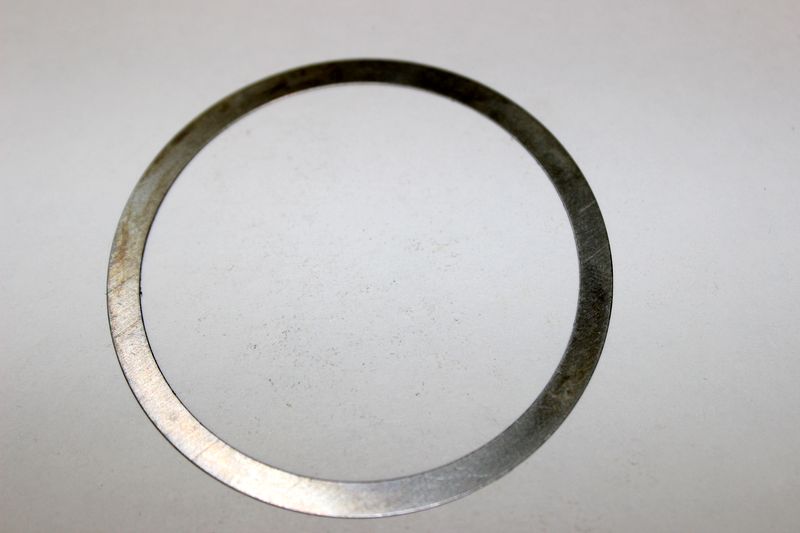

Шайба упорная 61*48*0.2
номер на схеме 9

0180-310006-0001

9

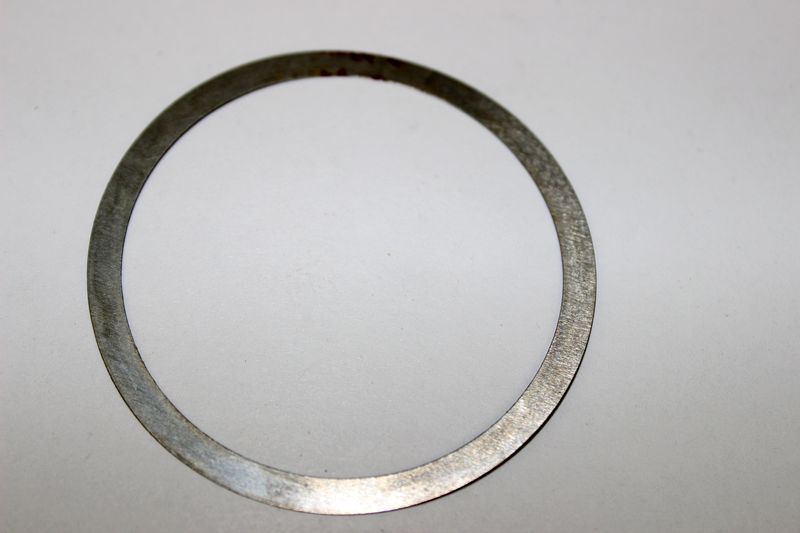

Шайба упорная 61*48*0.1
номер на схеме 9

0180-310006

10

Колесо зубчатое приводное с хвостовиком
номер на схеме 10

Q800-3100A0

11

Подшипник игольчатый
номер на схеме 11

30499-01502

12

Картер переднего редуктора правая половина
номер на схеме 12

0181-312001-00001

13

Сальник 24х38х8
номер на схеме 13

0180-311001

14

Болт M14x1.25x12
номер на схеме 14

0180-021008-00001

14

Пробка сливная магнитная
номер на схеме 14

0180-332100

15

Прокладка О-образная 14 (медь)
номер на схеме 15

0180-011006

16

Шайба 10
номер на схеме 16

0010-060010

17

Болт сливного отверстия переднего редуктора М10х1,25
номер на схеме 17

0180-312100

18

Корпус шестерни дифференциала
номер на схеме 18

Q800-313002

19

Шайба регулировочная
номер на схеме 19

Q800-313005-00100

19

Шайба регулировочная t=1,2
номер на схеме 19

Q800-313005-00200

20

Шестерня коническая распределительная
номер на схеме 20

0180-313006-00001

20

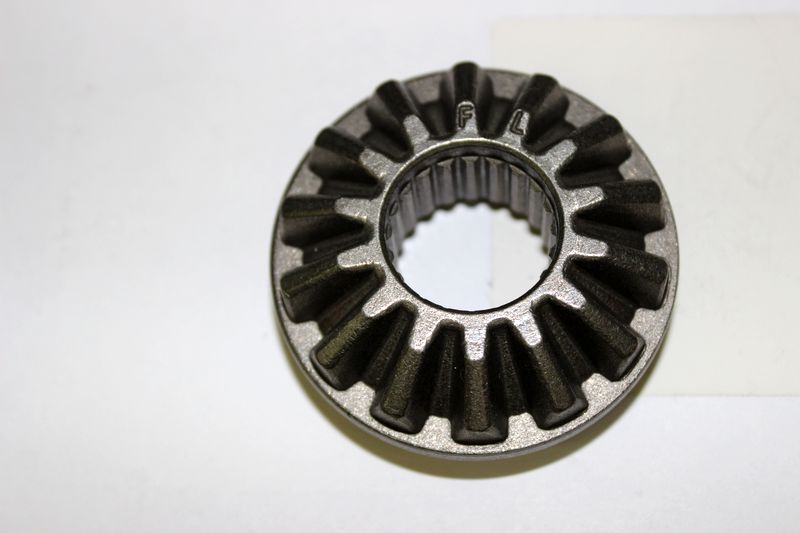

Шестерня коническая распределительная (заменен на 0180-313006-00001)
номер на схеме 20

0180-313006

21

Штифт 5х30 (Для 0180-313002-10000)
номер на схеме 21

30906-0503000

22

Ось сателлитов
номер на схеме 22

0180-313002-10000

23

Кольцо оси сателлитов
номер на схеме 23

0181-313011

24

Колесо зубчатое центральное (от 2016)
номер на схеме 24

0180-313003-00004

25

Опора сателлитов, нижняя
номер на схеме 25

Q820-333008

26

Ось короткая
номер на схеме 26

Q800-313001

27

Шестерня коническая приводная
номер на схеме 27

0180-313001-00001

28

Корпус дифференциала
номер на схеме 28

Q800-313003

29

Болт крепления корпуса диффер.
номер на схеме 29

0181-313100-0010

30

Подшипник 61912
номер на схеме 30

30499-06000

31

Шайба упорная 83*71*0.3
номер на схеме 31

0180-310004-0002

31

Шайба упорная 83*71*0.1
номер на схеме 31

0180-310004

31

Шайба упорная 83*71*0.5
номер на схеме 31

0180-310004-0004

31

Шайба упорная 83*71*0.2
номер на схеме 31

0180-310004-0001

31

Шайба упорная 83*71*0.4
номер на схеме 31

0180-310004-0003

32

Втулка сцепления
номер на схеме 32

0180-310003-0050

33

Втулка включения полного привода
номер на схеме 33

0180-311003-0050

34

Кольцо стопорное 62
номер на схеме 34

30800-06200

35

Подшипник 16007
номер на схеме 35

30400-03501

36

Кольцо уплотнительное ф141х2,4
номер на схеме 36

0180-310005

37

Корпус переднего редуктора левая часть
номер на схеме 37

0180-311002-1080

38

Болт М8х28
номер на схеме 38

0180-310100-0010

39

Щтуцер
номер на схеме 39

0180-311004-0020

40

Винт оси
номер на схеме 40

30130-080010810

41

Вал вилки переключения
номер на схеме 41

0180-310002

42

Вилка переключения
номер на схеме 42

0180-315000

43

Кольцо уплотнительное
номер на схеме 43

0180-310001

44

Сервопривод (SUMITOMO)
номер на схеме 44

Q800-314000

45

Болт M8x20
номер на схеме 45

30102-080020810
