СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ - CFMOTO X6 EFI

1

Болт М6х12
номер на схеме 1

30006-060012870

2

Шайба
номер на схеме 2

30301-060412

2

Шайба
номер на схеме 2

30301-060442

3

Кольцо уплотнительное
номер на схеме 3

9010-180004

4

Пробка сливная
номер на схеме 4

9010-180010

5

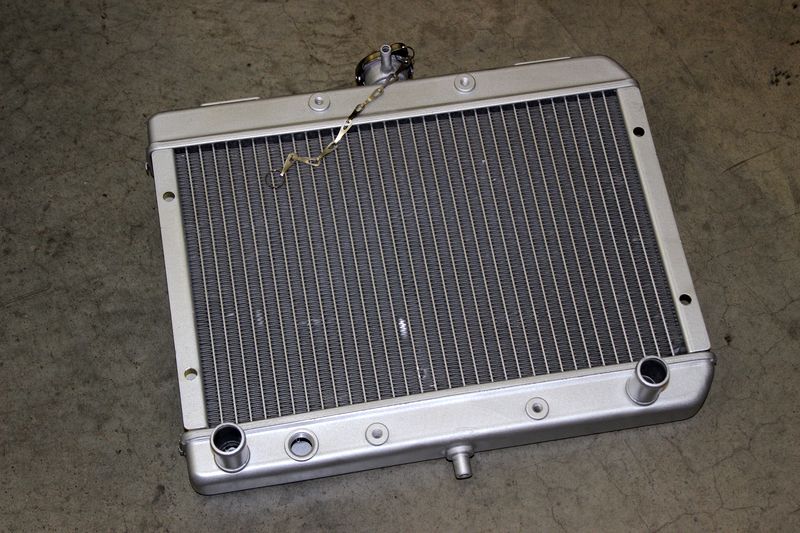

Радиатор системы охлаждения (устанавливается с 401B-180003)
номер на схеме 5

401B-180100

5

Радиатор системы охлаждения (устанавливается с 9010-180003)
номер на схеме 5

9010-180100-1000

6

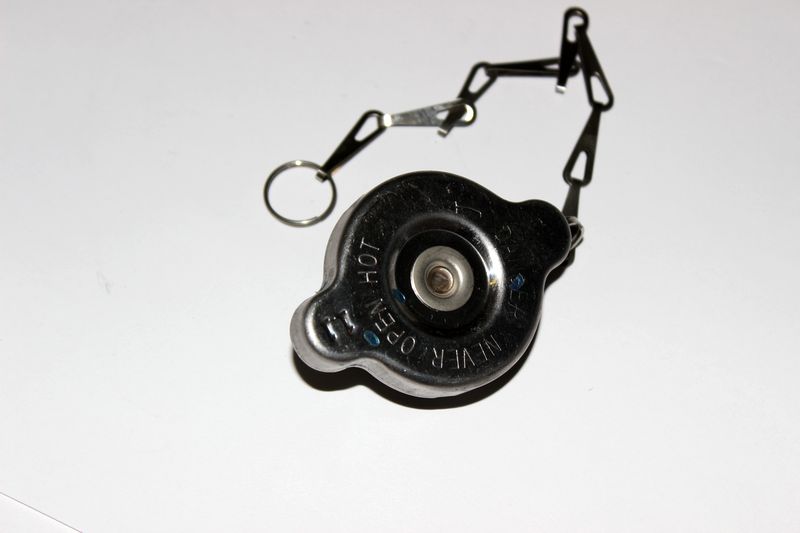

Крышка радиатора охлаждения
номер на схеме 6

8010-180024

7

Винт М6х12
номер на схеме 7

30105-060012440

7

Винт
номер на схеме 7

30105-060012410

8

Вентилятор системы охлаждения (Panasonic)
номер на схеме 8

9010-180200-3000

9

Датчик включения вентилятора
номер на схеме 9

0010-135000

10

Хомут пружинный А12
номер на схеме 10

30601-112010

11

Шланг системы охлаждения
номер на схеме 11

8060-180001

12

Хомут A 9x1.0
номер на схеме 12

30601-109010

12

Хомут пружинный
номер на схеме 12

30601-108520

13

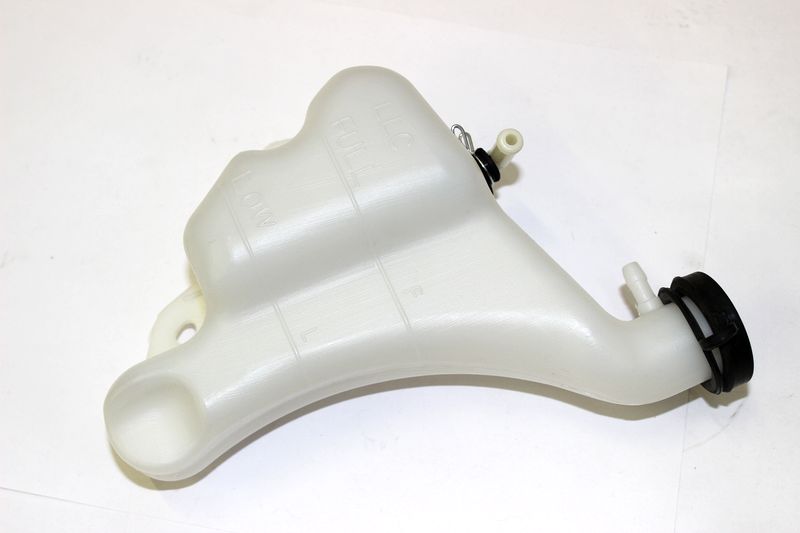

Бачок расширительный системы охлаждения
номер на схеме 13

9010-180400-1000

15

Трубка сливная системы охлаждения
номер на схеме 15

9010-180005

16

Хомут
номер на схеме 16

9010-180007

17

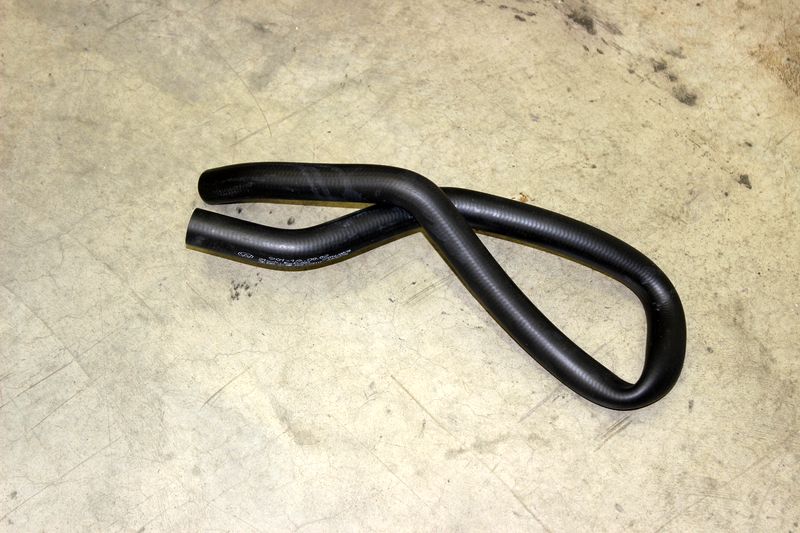

Шланг системы охлаждения, внешний
номер на схеме 17

9010-180002

18

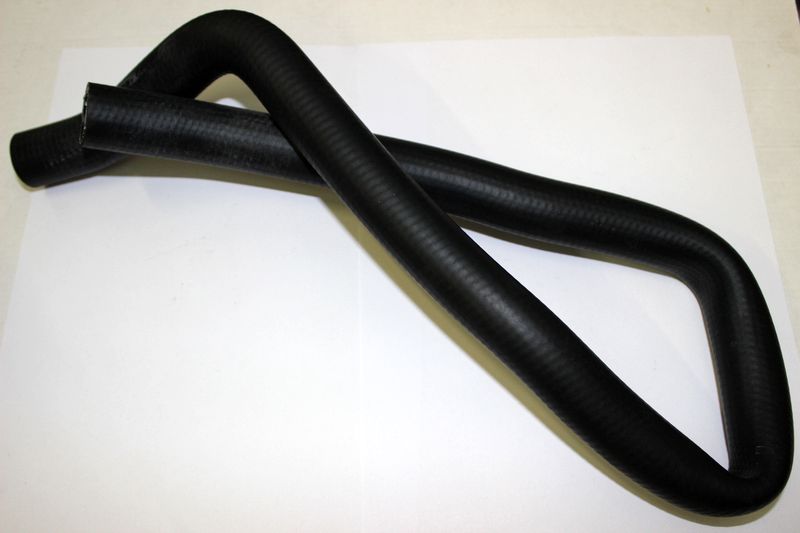

Шланг системы охлаждения, внутренний (устанавливается с 401B-180100)
номер на схеме 18

401B-180003

18

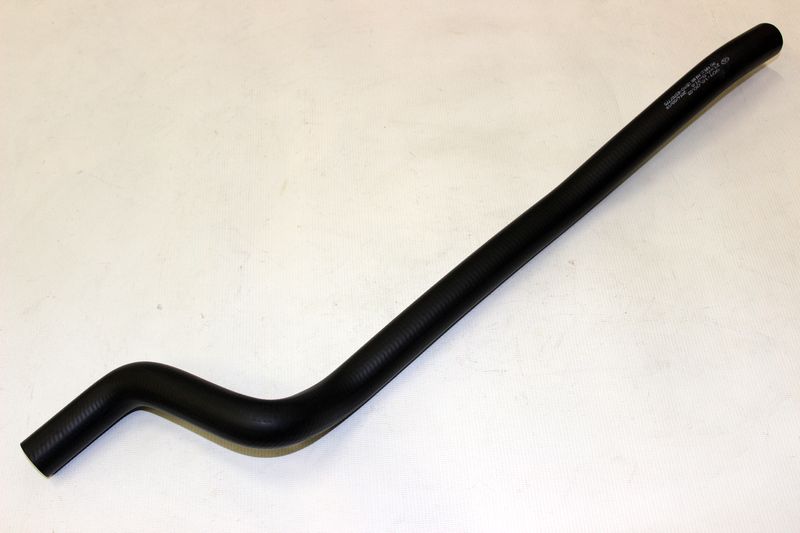

Шланг системы охлаждения, внутренний (устанавливается с 9010-180100-1000)
номер на схеме 18

9010-180003

19

Демпфер радиатора
номер на схеме 19

5190-001003

20

Шайба
номер на схеме 20

30306-060142

20

Шайба
номер на схеме 20

30306-060112

22

Угольник соединительный расш. бачка
номер на схеме 22

8030-180302

23

Трубка внутренняя расш. бачка
номер на схеме 23

8010-180028
