ПОДНОЖКИ - CFMOTO 450CLC (ABS)

1

Болт M8x50
номер на схеме 1

30006-080050870

2

Шплинт
номер на схеме 2

30903-0322210

3

Шайба
номер на схеме 3

30300-100112

4

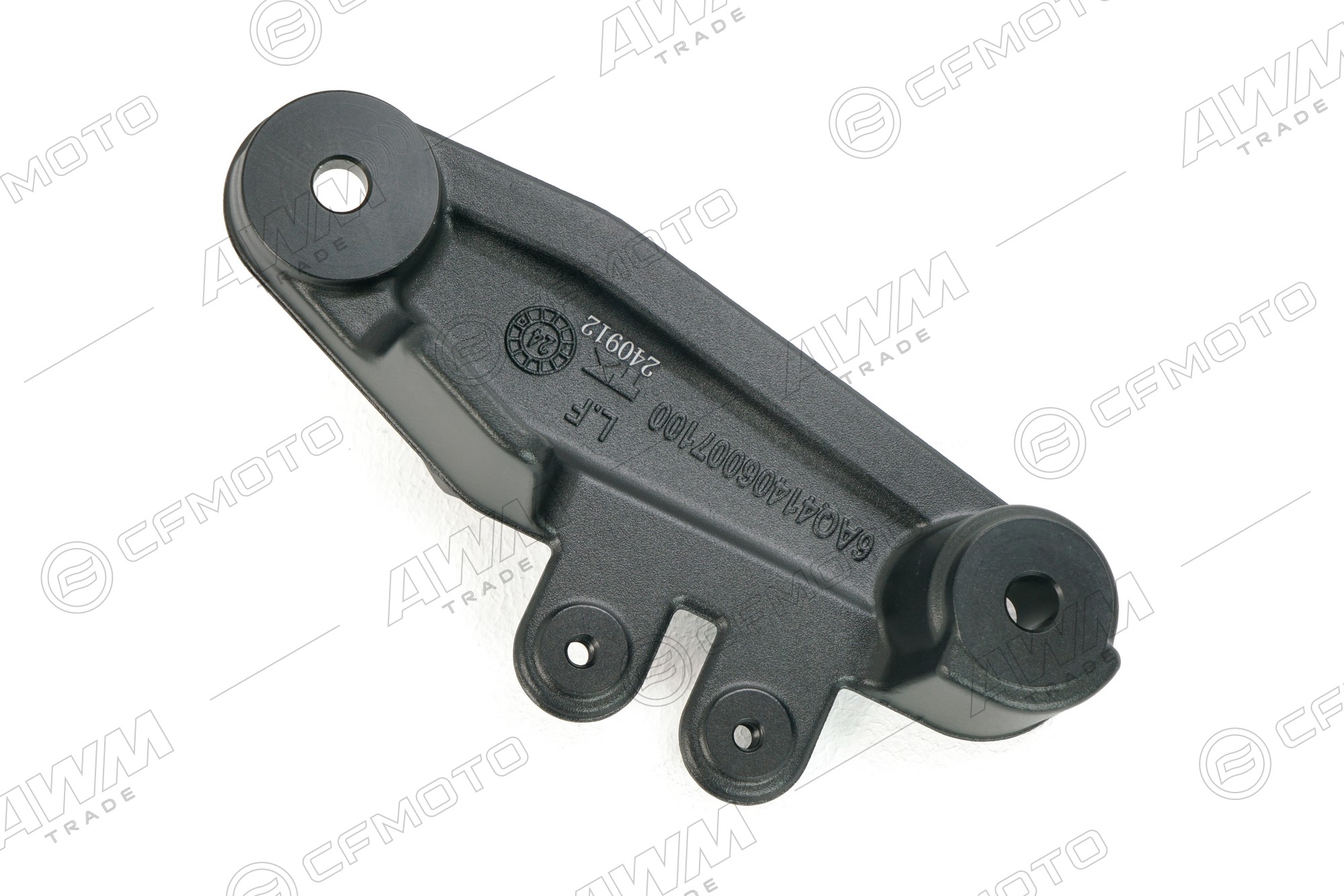

Кронштейн подножки
номер на схеме 4

6AQV-140600-7101

5

Шайба 8,2х15х1,5
номер на схеме 5

0180-334004

6

Тяга переключения КПП в сборе
номер на схеме 6

6AQV-141000-7100

7

Ось
номер на схеме 7

6WWV-140141-5000

8

Пружина
номер на схеме 8

A000-140103-20000

9

Накладка подножки
номер на схеме 9

6KMV-140170-8100

10

Подножка левая
номер на схеме 10

6KWV-140800-1000-0BP00

11

Болт
номер на схеме 11

6GU#-140202-6000

12

Винт
номер на схеме 12

30105-050014470

13

Кронштейн подножки
номер на схеме 13

6AQV-140700-7100

14

Подножка правая
номер на схеме 14

6KWV-140900-1000-0BP00

15

Винт M8x20
номер на схеме 15

30102-080020870

16

Кронштейн подножки
номер на схеме 16

6AQV-140040-7100-0BP00

17

Болт M10X30
номер на схеме 17

30006-102030810

18

Кронштейн крыла правый
номер на схеме 18

6AQV-146000-7101-0BP00

19

Болт M8x20
номер на схеме 19

5HY0-220113

20

Подножка задняя правая (черный / MAUD SPIRIT BLACK)
номер на схеме 20

6GU#-1400B0-6000-0BP00

21

Основание подножки задней правой (черный / MAUD SPIRIT BLACK)
номер на схеме 21

6GU#-140051-6000-0BP00

22

Накладка задней подножки
номер на схеме 22

6GU#-140080-6000

23

Ось x8
номер на схеме 23

A000-140142

24

Стопор x задней подножки
номер на схеме 24

A000-140106

25

Пружина на возврат
номер на схеме 25

5190-037813

26

Стальной шарик
номер на схеме 26

5190-037814

27

Стопор xзадней подножки
номер на схеме 27

A000-140104

28

Стопорное кольцо 6
номер на схеме 28

30802-00603

29

Кронштейн крыла левый
номер на схеме 29

6AQV-145000-7101-0BP00

30

Кронштейн подножки
номер на схеме 30

6AQV-140030-7100-0BP00

31

Подножка задняя левая (черный / MAUD SPIRIT BLACK)
номер на схеме 31

6GU#-1400A0-6000-0BP00

32

Основание подножки задней левой (черный / MAUD SPIRIT BLACK)
номер на схеме 32

6GU#-140041-6000-0BP00
