ТОРМОЗНАЯ СИСТЕМА - CF625-Z6 EFI

1

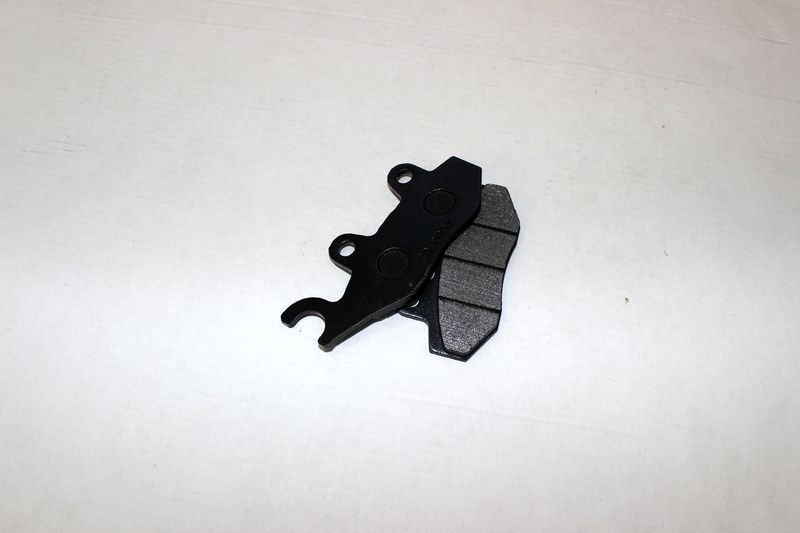

колодки тормозные, передние (правые у Z8, левые у U8W)
номер на схеме 1

9060-080810

2

колодки тормозные задние (2 шт.)
номер на схеме 2

9060-081010

3

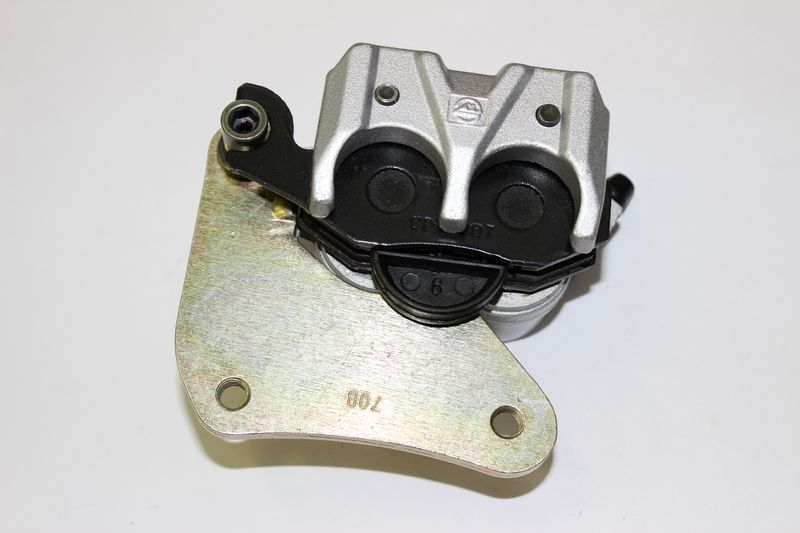

тормозной суппорт передний правый
номер на схеме 3

9060-080800

4

болт М8х25
номер на схеме 4

30006-080025840

4

болт M8X25
номер на схеме 4

30006-080025810

5

прокладка распределительного тройника
номер на схеме 5

5190-080104

6

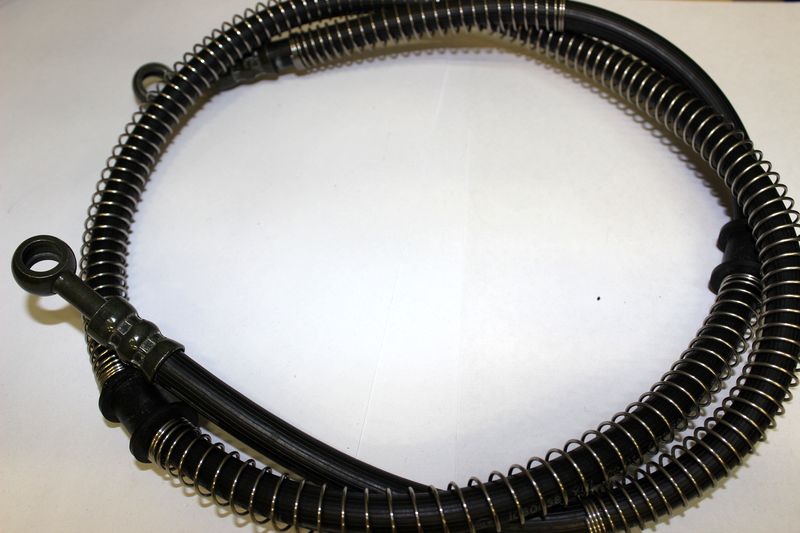

тормозная трубка передняя правая
номер на схеме 6

9060-080400

7

болт тормозного суппорта
номер на схеме 7

9030-080103

8

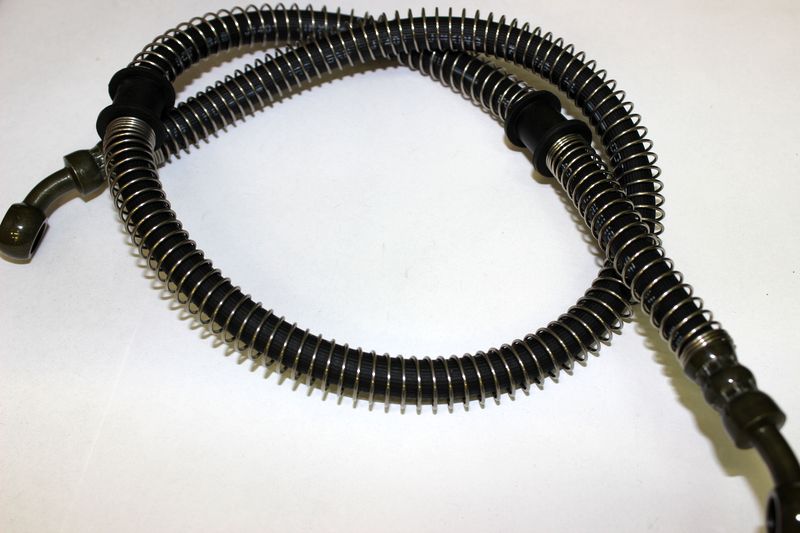

тормозная трубка передняя левая
номер на схеме 8

9060-080300

9

болт банджо (с отверстием)
номер на схеме 9

9010-080101-B000

10

болт
номер на схеме 10

5190-080103

11

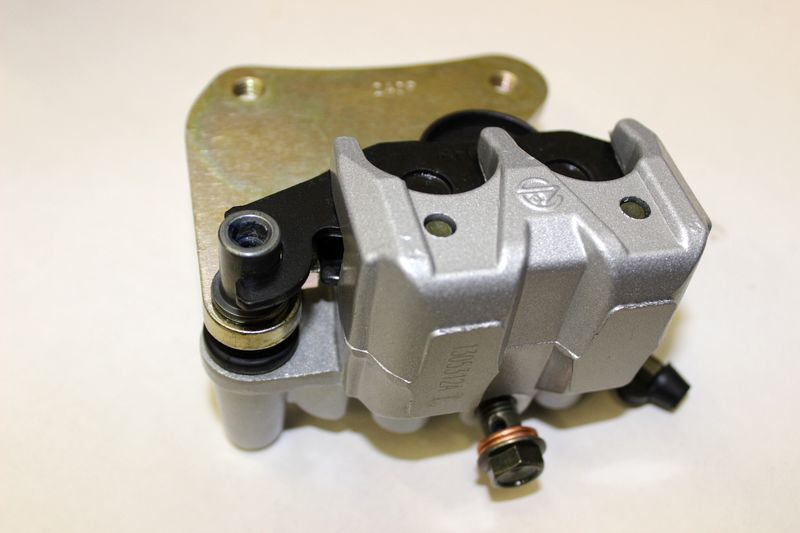

тормозной суппорт передний левый
номер на схеме 11

9060-080900

12

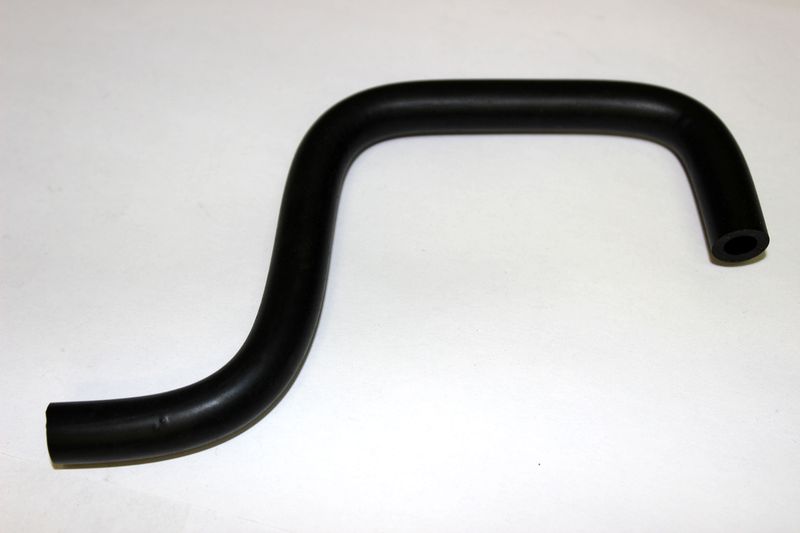

тормозная трубка бачок-цилиндр
номер на схеме 12

9060-080101

13

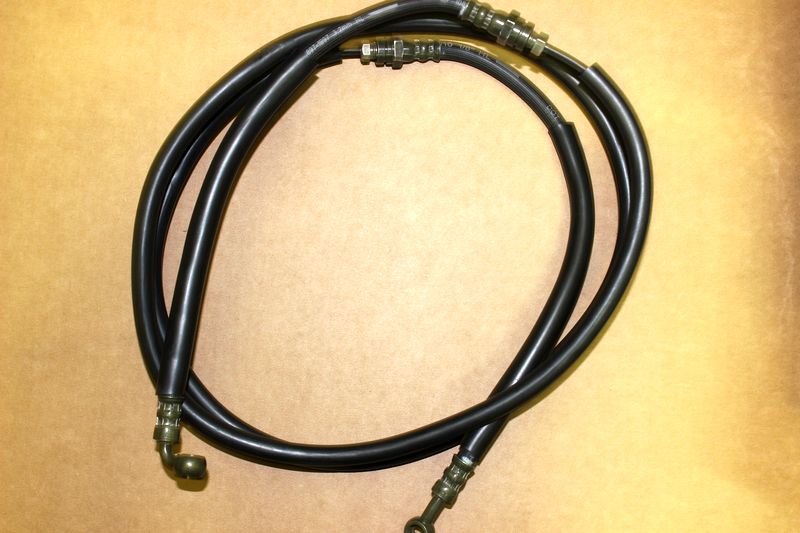

тормозная трубка заднего тормоза (гл. цилиндр-тройник)
номер на схеме 13

9060-080500

15

пружина возвратная выключателя стопсигнала
номер на схеме 15

9060-080004

16

кронштейн тормозной педали
номер на схеме 16

9060-081200-1000

17

бачок для тормозной жидкости Z6
номер на схеме 17

9030-080110

18

болт M6x10
номер на схеме 18

30006-060010840

19

болт М6х20
номер на схеме 19

30006-060020840

19

болт M6X20
номер на схеме 19

30006-060020810

19

болт M6x20
номер на схеме 19

30006-060020870

20

втулка оси педали тормоза
номер на схеме 20

9060-105002

21

тормозная педаль
номер на схеме 21

9060-081300

22

возвратная пружина педали тормоза
номер на схеме 22

9060-080003

23

тройник тормозной системы задний
номер на схеме 23

9030-080102

24

болт М6х30
номер на схеме 24

30006-060030840

24

болт M6X30
номер на схеме 24

30006-060030810

25

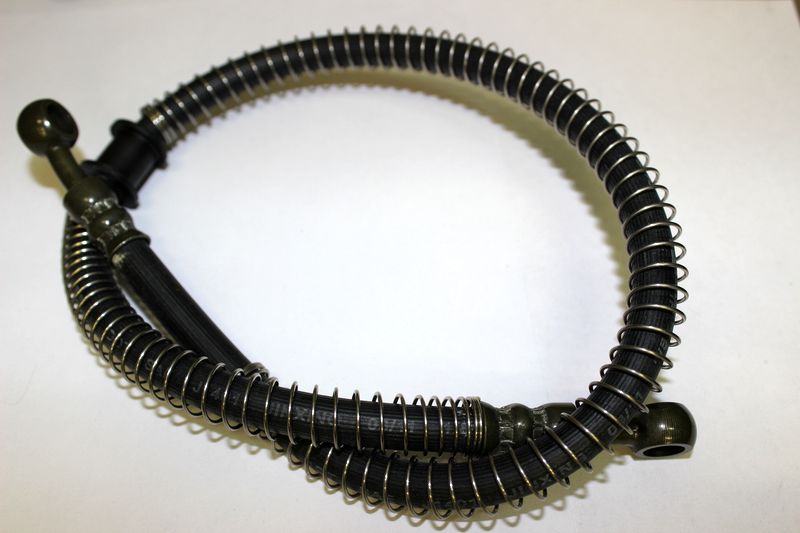

тормозная трубка задняя правая
номер на схеме 25

9060-080700

26

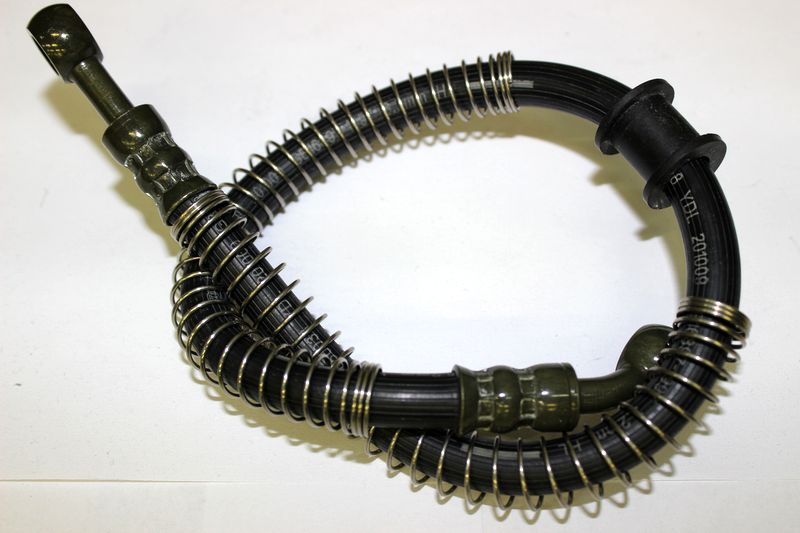

тормозная трубка задняя левая
номер на схеме 26

9060-080600

27

винт M10*1.25*35
номер на схеме 27

30102-102035840

28

тормозной суппорт задний правый (в сборе с колодками)
номер на схеме 28

9060-081000

29

тормозной суппорт задний левый (в сборе с колодками)
номер на схеме 29

9060-081100

30

тормозная система в сборе Z6
номер на схеме 30

9060-0801A0

31

шайба 12
номер на схеме 31

30306-120142

32

шплинт
номер на схеме 32

30903-0322240

32

шплинт
номер на схеме 32

30903-0322210

33

клипса тормозного шланга
номер на схеме 33

9010-080104

34

хомут
номер на схеме 34

9010-080405

35

колодки тормозные, передние, (левые у Z8, правые у U8W)
номер на схеме 35

9060-080910

36

винт М6х40
номер на схеме 36

30107-060040440

37

гайка M6
номер на схеме 37

30200-060840

37

гайка
номер на схеме 37

30200-060810
