СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ - UFORCE 1000 (U10) EPS

1

болт M6X20
номер на схеме 1

30006-060020810

1

болт M6x20
номер на схеме 1

30006-060020870

2

саморез защиты радиатора
номер на схеме 2

30110-350095010

3

защита радиатора
номер на схеме 3

5HY0-181010

4

втулка дистанционная установчная Z6
номер на схеме 4

9060-180029

5

втулка установочная радиатора верхняя Z6
номер на схеме 5

9060-180027

6

радиатор
номер на схеме 6

5HY0-181100

7

крышка радиатора охлаждения
номер на схеме 7

8010-180024

8

мотор вентилятора и вентилятор системы охлаждения
номер на схеме 8

5HY0-181400

9

шайба
номер на схеме 9

30306-060112

9

шайба
номер на схеме 9

30306-060142

10

шайба
номер на схеме 10

30303-060920

11

винт
номер на схеме 11

30006-060025810

12

подушка радиатора
номер на схеме 12

9060-180026

13

хомут А13
номер на схеме 13

30601-113010

14

шланг расширительного бачка
номер на схеме 14

5HY0-180003

15

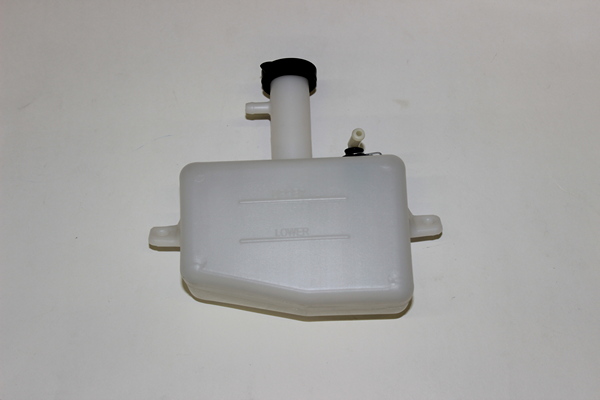

расширительный бачок с крышкой
номер на схеме 15

5HY0-180010

16

болт
номер на схеме 16

30006-060016810

16

болт M6x16
номер на схеме 16

30006-060016870

17

трубка вентиляции расширительного бачка системы охлаждения
номер на схеме 17

5HY0-180008

18

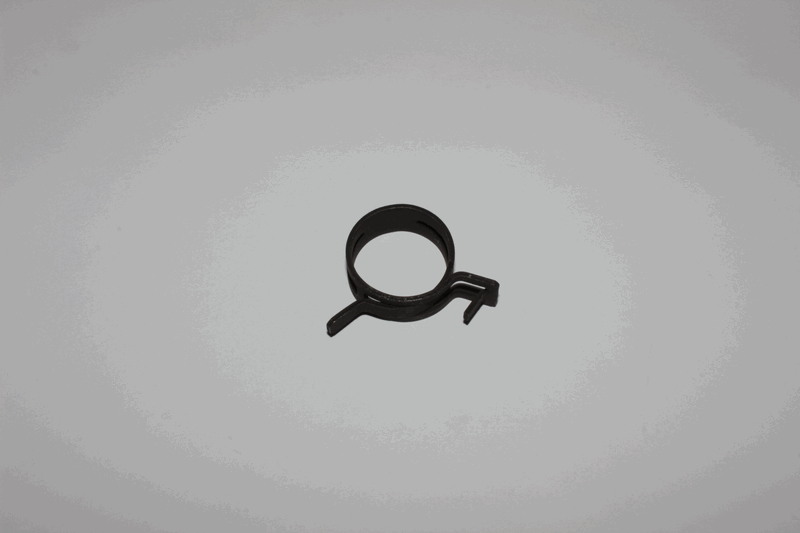

хомут
номер на схеме 18

30601-111010

19

крышка расширительного бачка
номер на схеме 19

8010-180023

20

прокладка крышки расширительного бачка СО
номер на схеме 20

9060-180903

21

хомут
номер на схеме 21

7000-180007

22

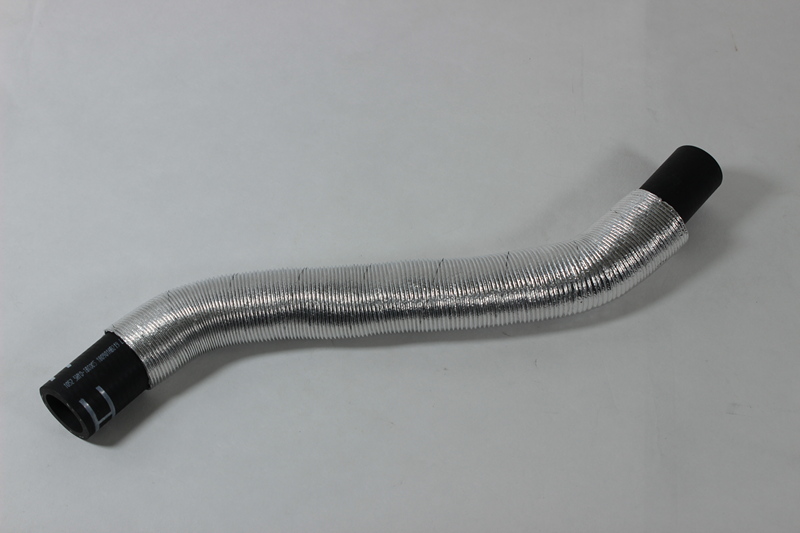

шланг системы охлаждения
номер на схеме 22

5HY0-180002

23

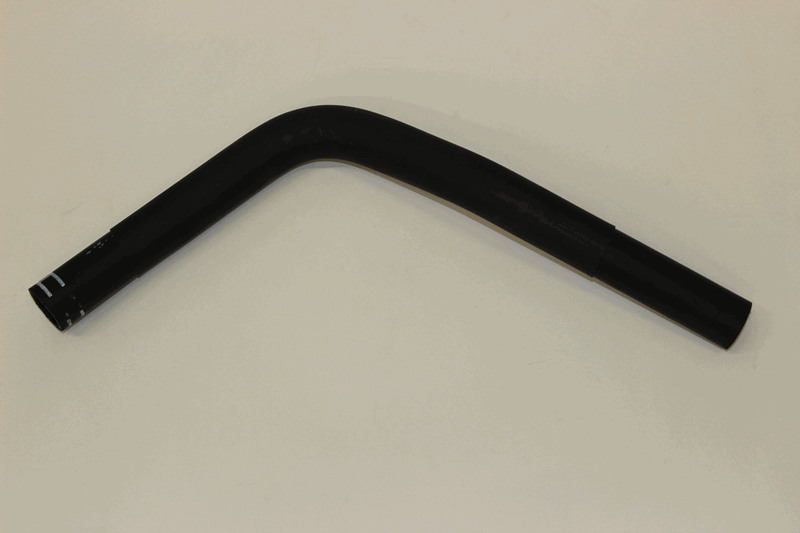

шланг системы охлаждения
номер на схеме 23

5HY0-180001

24

клипса монтажная
номер на схеме 24

9030-180006

25

болт M6X16
номер на схеме 25

30112-060016410

26

трубка системы охлаждения
номер на схеме 26

5HY0-180007

27

трубка системы охлаждения
номер на схеме 27

5HY0-180006

28

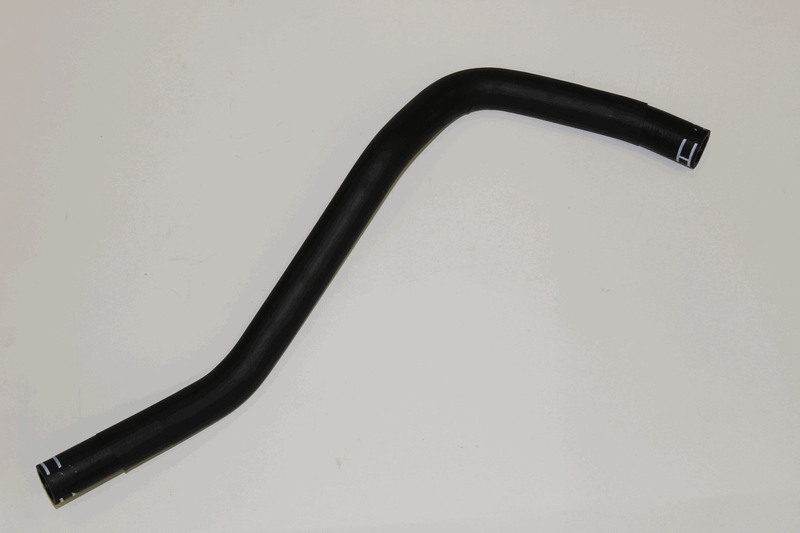

шланг системы охлаждения
номер на схеме 28

5HY0-180005

29

хомут
номер на схеме 29

9010-180007

30

шланг системы охлаждения
номер на схеме 30

5HY0-180004
