РУЛЕВОЕ УПРАВЛЕНИЕ (EPS) - UFORCE 1000 (U10) EPS

1

логотип CFMOTO
номер на схеме 1

9060-190001

2

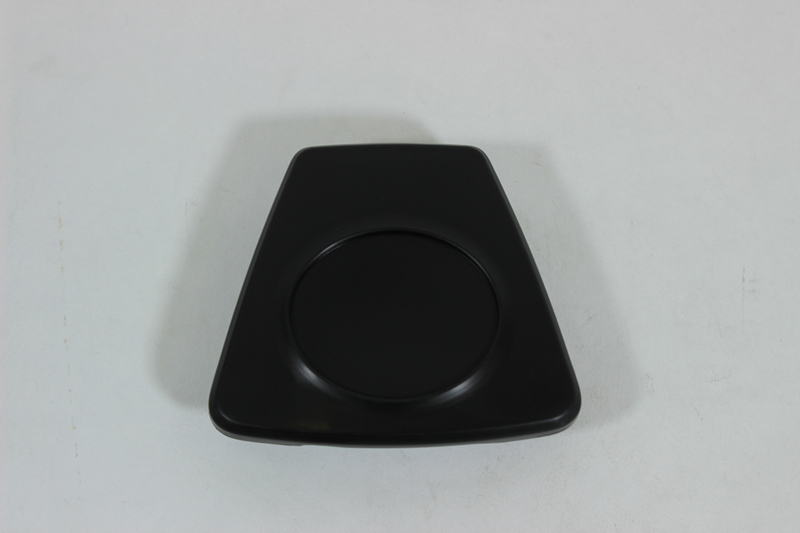

верхняя декоративная накладка рулевого колеса
номер на схеме 2

5HY0-102002

3

болт
номер на схеме 3

30006-050012810

4

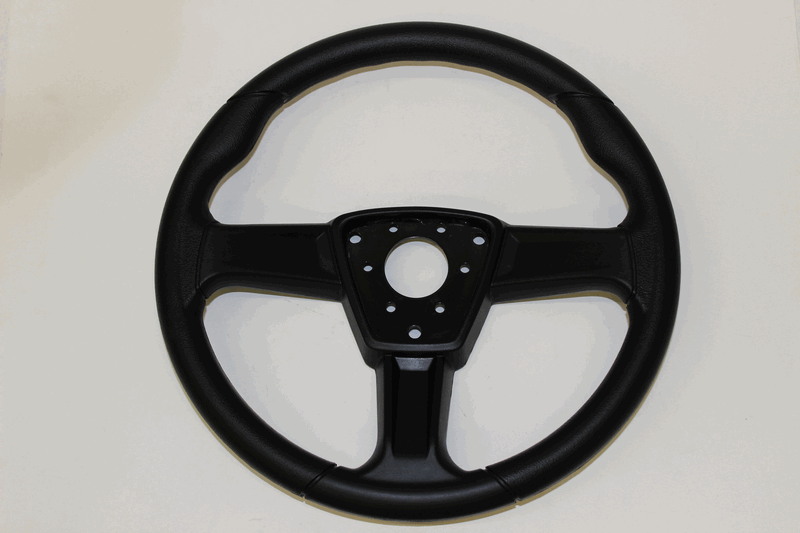

колесо рулевое
номер на схеме 4

5HY0-102100

5

гайка M12x1.25
номер на схеме 5

30204-122810

6

седло руля
номер на схеме 6

7030-100002

7

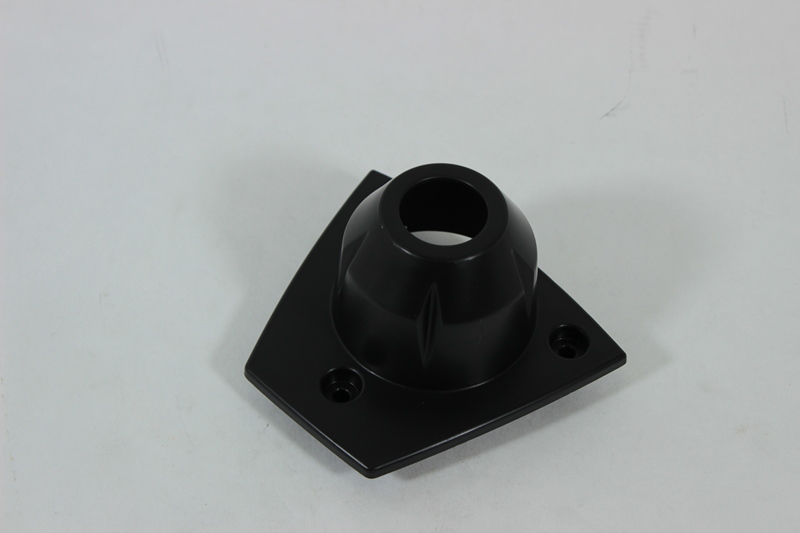

декоративный кожух нижней части рулевого колеса
номер на схеме 7

5HY0-102003

8

винт
номер на схеме 8

30110-421130010

9

кольцо стопорное
номер на схеме 9

30801-02005

10

подшипник
номер на схеме 10

30400-02005

11

вал рулевой колонки
номер на схеме 11

7000-100001

12

вилка рулевого вала
номер на схеме 12

9060-101008-00001

13

винт М6х12
номер на схеме 13

30107-060012410

14

болт
номер на схеме 14

30006-080028810

15

втулка вилки рулевой тяги
номер на схеме 15

9060-100008-00001

16

втулка для устан. кожуха рулевой колонки
номер на схеме 16

9060-100009

17

кронштейн рулевого вала
номер на схеме 17

9060-101009-00001

18

болт M8x20
номер на схеме 18

30006-080020810

19

нижний болт газовой пружины рулевой колонки
номер на схеме 19

9060-102003-00001

19

болт
номер на схеме 19

9060-102003-00002

20

гайка М6
номер на схеме 20

30202-060110

20

гайка
номер на схеме 20

30204-060810

21

верхний болт газовой пружины рулевой колонки
номер на схеме 21

9060-102002-00001

22

регулятор наклона рулевой колонки
номер на схеме 22

9060-102000-00001

23

кардан рулевого управления, верхний
номер на схеме 23

5HY0-103100

24

шайба
номер на схеме 24

30303-080112

25

болт M8x25
номер на схеме 25

30004-080025840

26

болт M8X16
номер на схеме 26

30006-080016810

27

кронштейн электроусилителя руля
номер на схеме 27

5HY0-103400

28

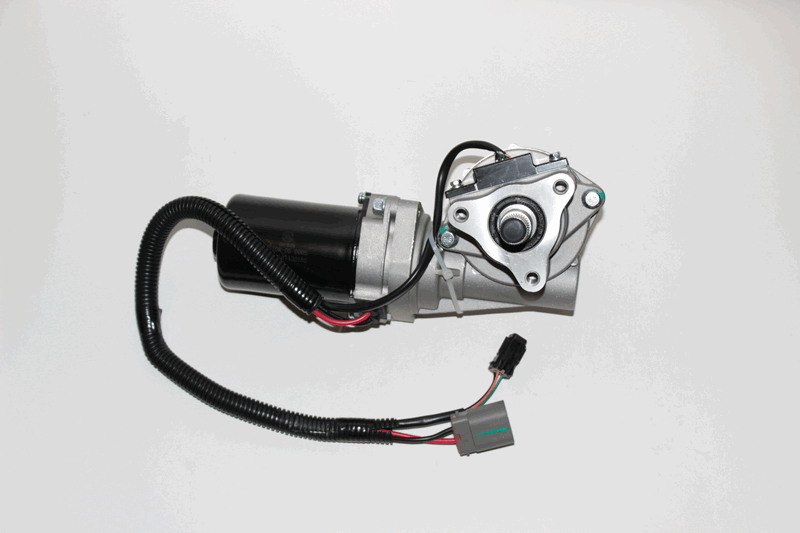

мотор электроусилителя руля
номер на схеме 28

7030-106200-00001

29

кардан рулевой колонки нижний
номер на схеме 29

5HY0-103200

30

гайка M10x1.25
номер на схеме 30

9010-100002

31

шплинт 2.5×26
номер на схеме 31

30903-0252610

32

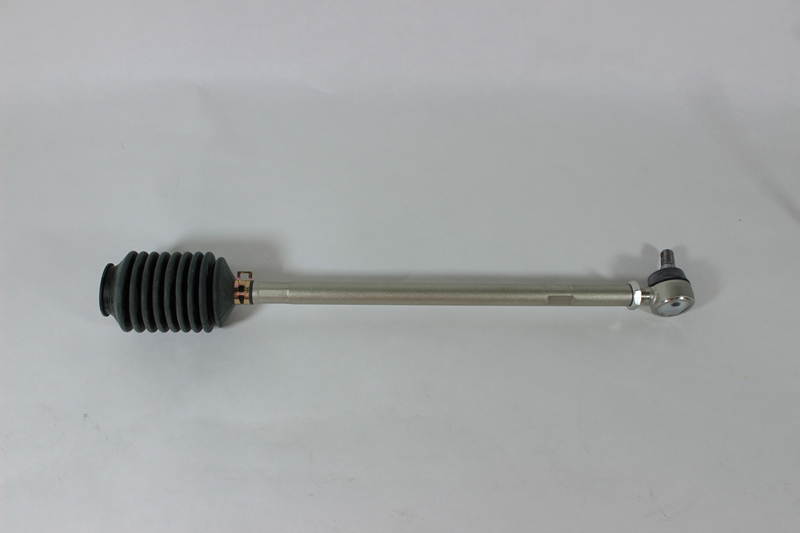

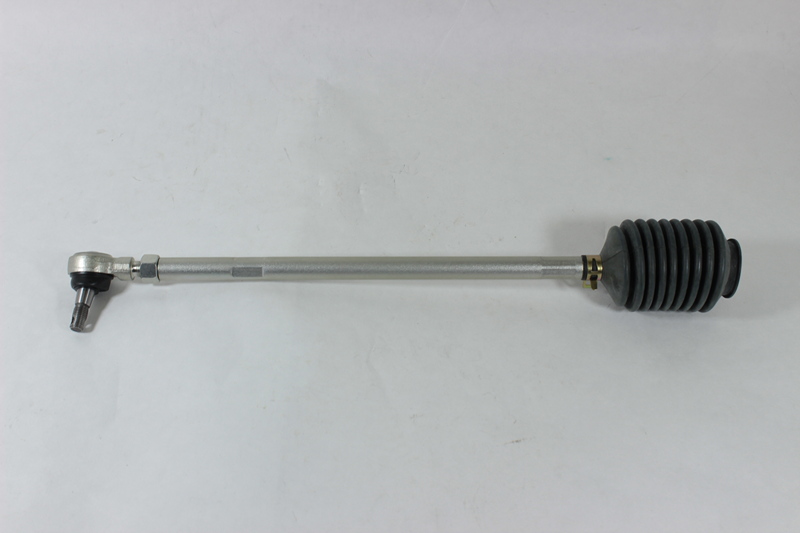

тяга рулевая с наконечником и пыльником, правая
номер на схеме 32

5HY0-104200

33

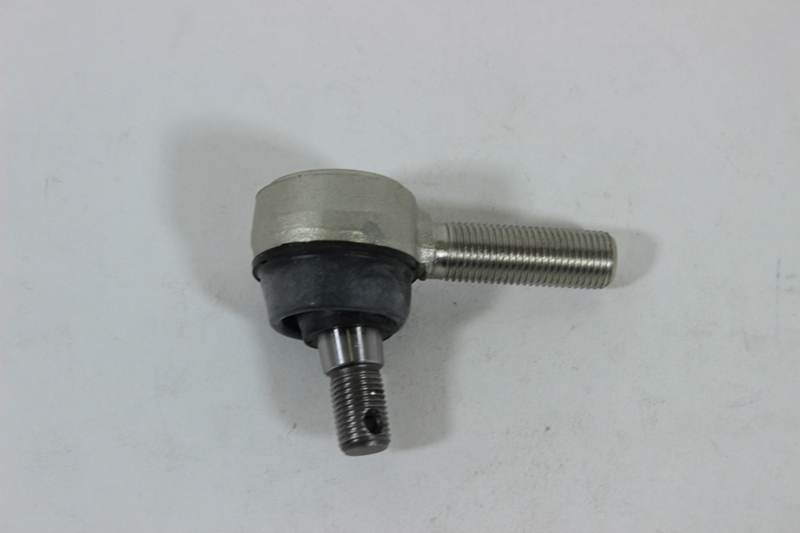

наконечник рулевой тяги (малый)
номер на схеме 33

9060-101170

34

хомут
номер на схеме 34

9060-101122

34

хомут
номер на схеме 34

5BY0-104102

35

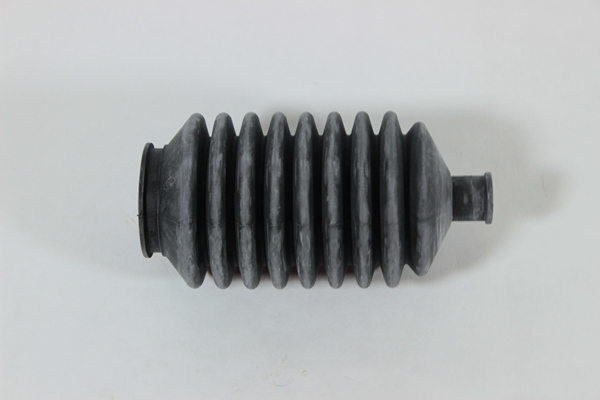

пыльник рейки правый
номер на схеме 35

9060-104001-10000

35

пыльник рулевой машинки левый
номер на схеме 35

5BY0-104101

36

хомут пластиковый
номер на схеме 36

8010-150003

37

гайка M8
номер на схеме 37

30204-080810

38

болт M8x80
номер на схеме 38

30006-080080840

39

болт крепления рулевой машинки
номер на схеме 39

30019-080090810

40

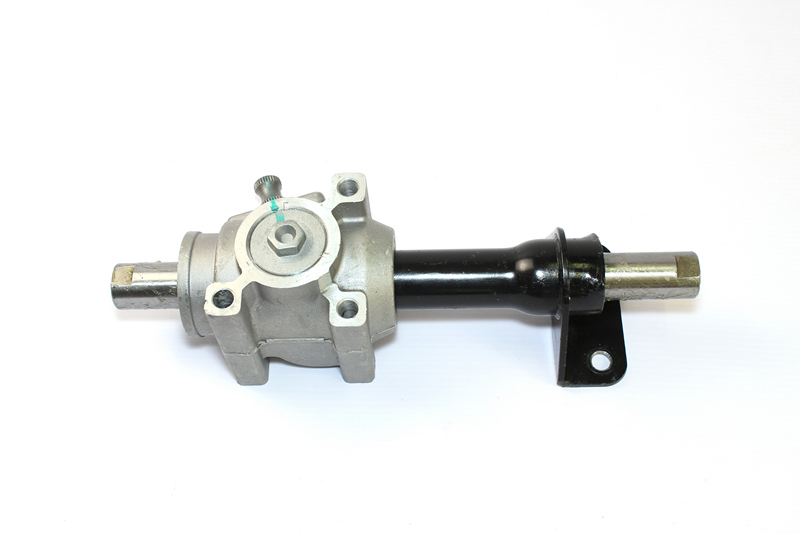

рулевой механизм (редуктор)
номер на схеме 40

5HY0-104060

41

тяга рулевая с наконечником и пыльником, левая
номер на схеме 41

5HY0-104100

41

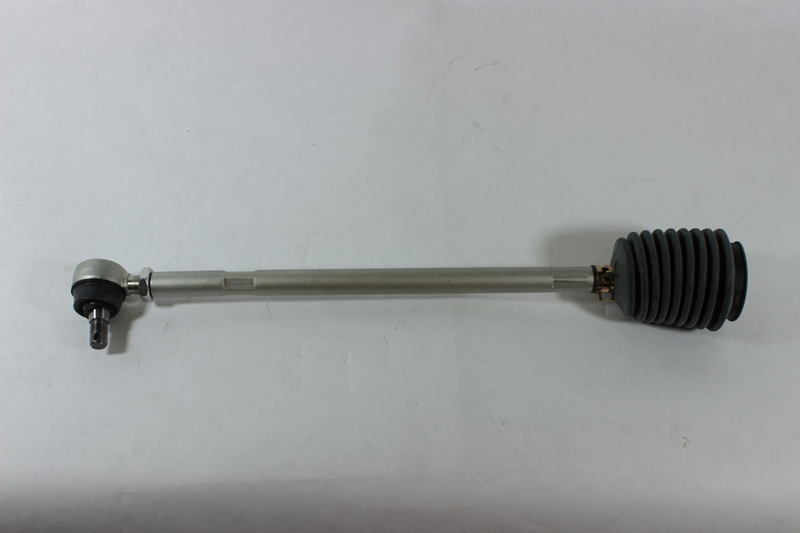

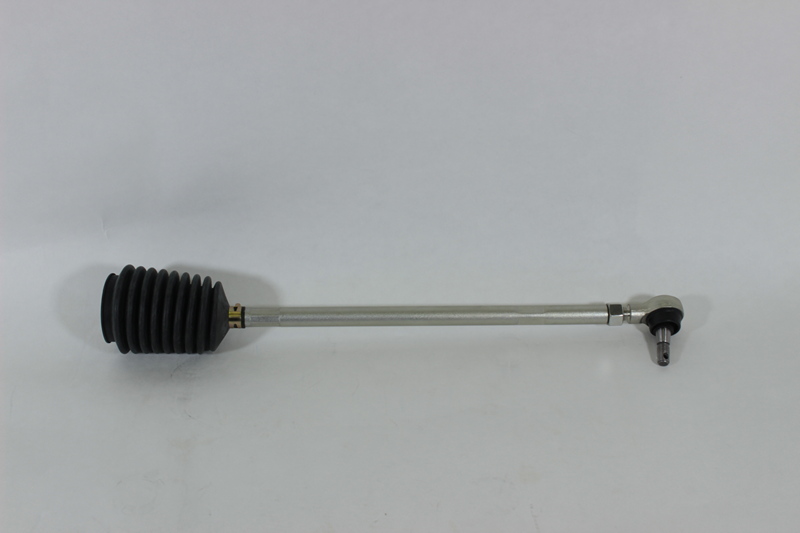

тяга рулевая левая в сборе
номер на схеме 41

5HY0-104100-10000

42

педаль акселератора
номер на схеме 42

5HY0-105000

43

болт M6X30
номер на схеме 43

30006-060030810
