ЛЕВАЯ ПОЛОВИНА КАРТЕРА - 2V91Y(ZFORCE 1000 Sport)

1

картер левая половина
номер на схеме 1

0JWA-011100-20001

2

направляющая 2х11,8
номер на схеме 2

30406-00500

4

палец направляющий Ф8х14
номер на схеме 4

0010-080008

5

болт M6X22
номер на схеме 5

0010-080013-0010

6

штифт установочный 8x14
номер на схеме 6

0700-022018

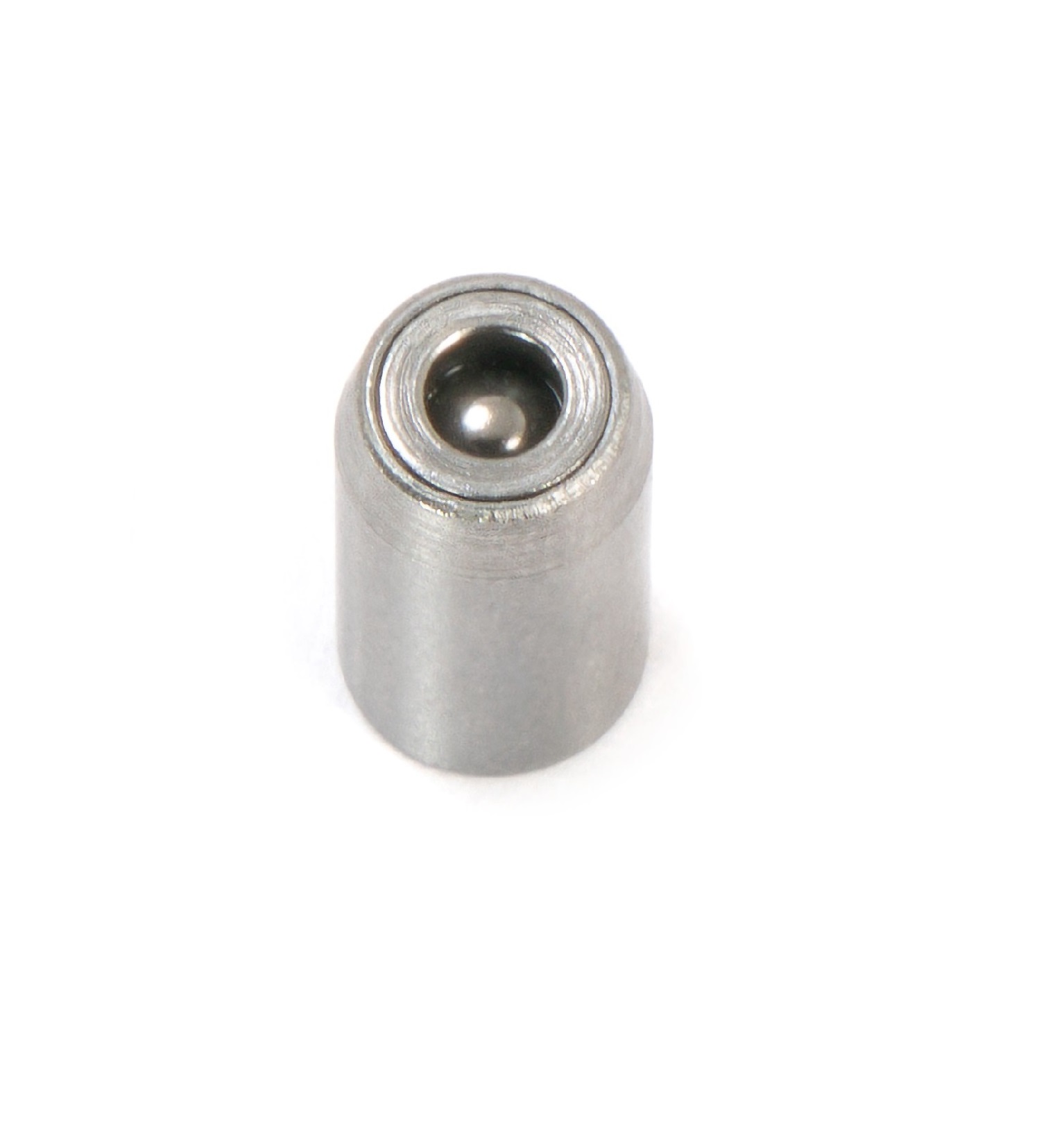

8

форсунка подачи масла
номер на схеме 8

0800-011400

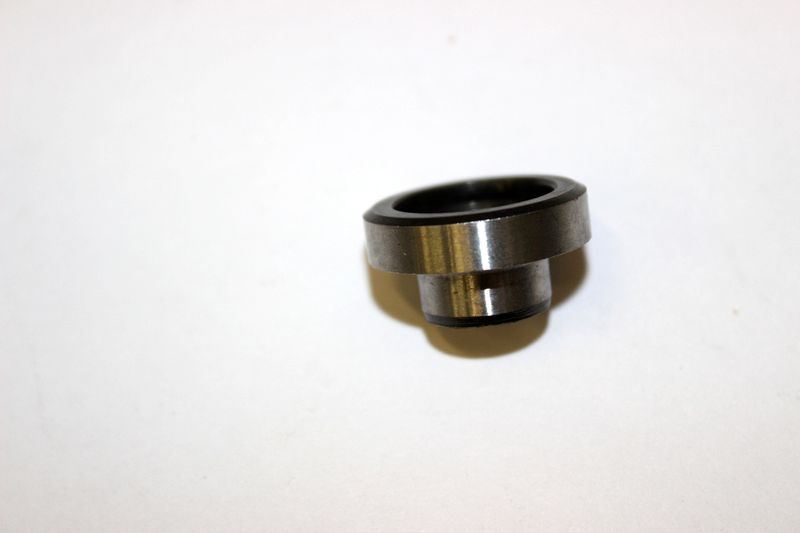

9

седло сепаратора газов Х8
номер на схеме 9

0800-011105

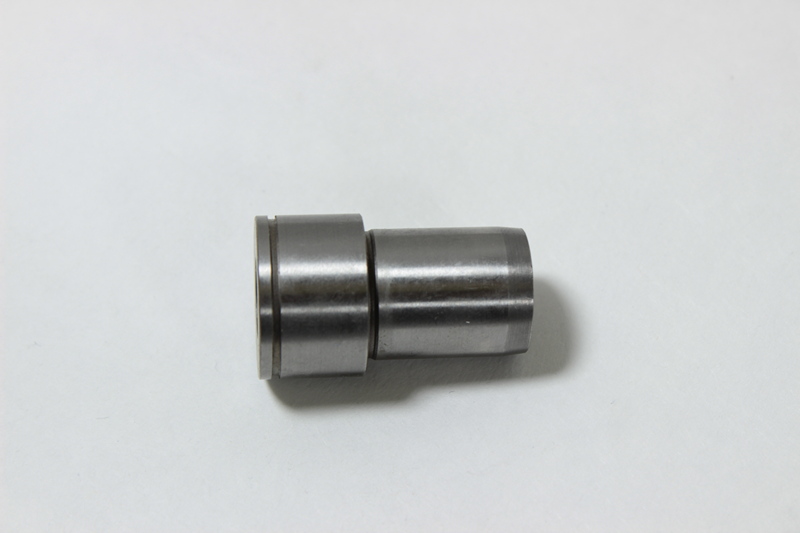

10

ось промежуточной шестерни
номер на схеме 10

0800-011104

11

болт
номер на схеме 11

0180-332002-0010

12

шайба 8.5
номер на схеме 12

0010-023305

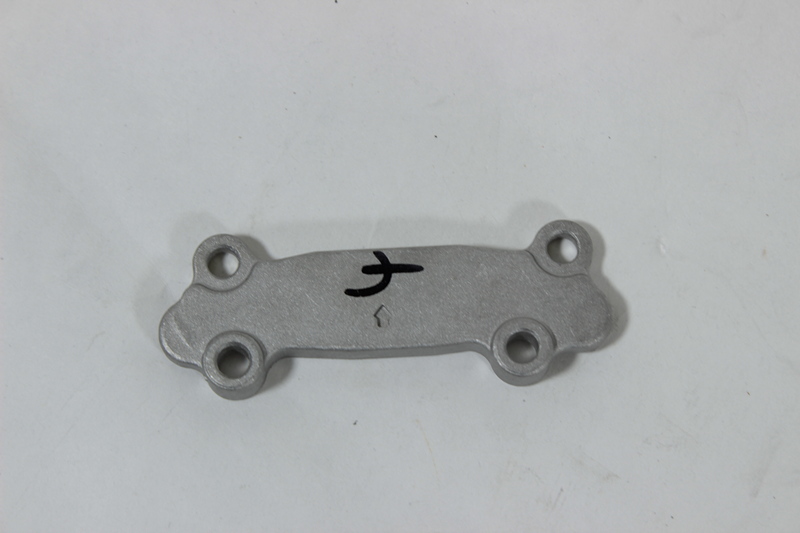

13

планка прижимная
номер на схеме 13

0JWA-011008

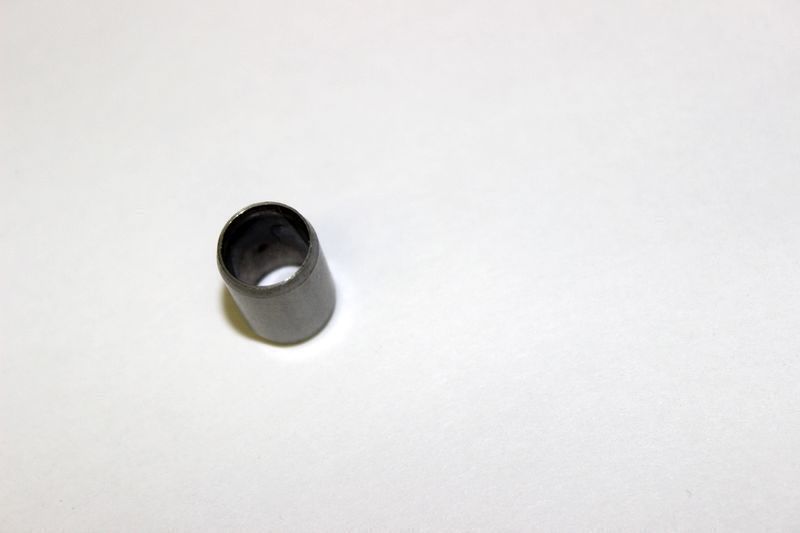

14

шплинт Ф10х14
номер на схеме 14

0010-021005

15

болт M6x35
номер на схеме 15

0010-090005-0010

16

полукольцо опорное
номер на схеме 16

0800-011003

17

винт M4X10
номер на схеме 17

30122-040010850

18

подшипник 6303
номер на схеме 18

30499-01700

19

Подшипник 6203
номер на схеме 19

30400-01704

20

прокладка картера
номер на схеме 20

0JWA-011001-30000

21

болт M8×60
номер на схеме 21

0130-011109-0010

23

шайба 10
номер на схеме 23

0010-060010

24

заглушка
номер на схеме 24

0800-011013-00001

24

заглушка
номер на схеме 24

0800-011013

25

стяжка монтажная
номер на схеме 25

0180-014010

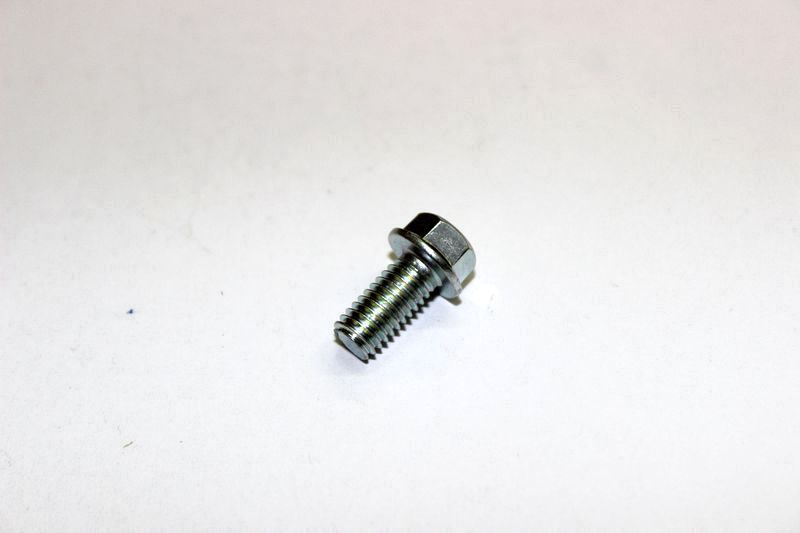

26

болт M6х12
номер на схеме 26

0010-021019-0010

27

пробка для слива масла
номер на схеме 27

0800-011006-00001

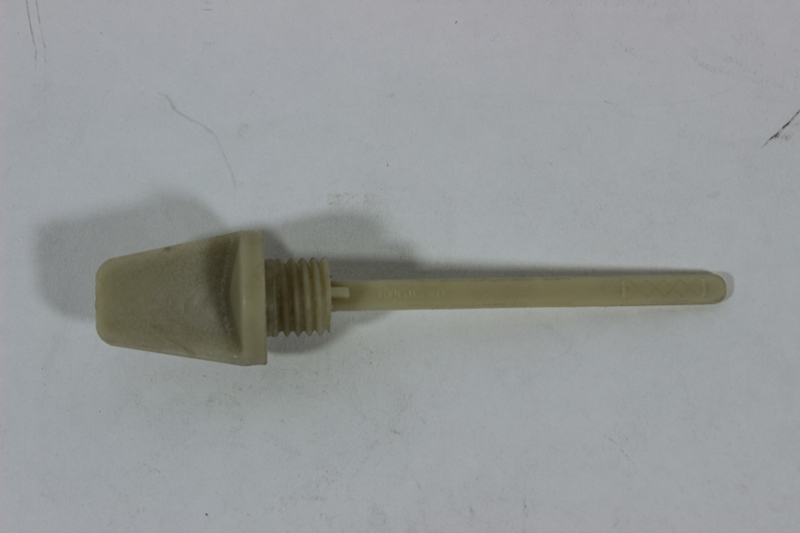

28

щуп масляный
номер на схеме 28

0JWA-014004

29

прокладка О-образная 18х3,55
номер на схеме 29

0110-013030

30

прокладка О-образная 14 (медь)
номер на схеме 30

0180-011006

31

болт M14X1.5X32
номер на схеме 31

0180-011007-0010

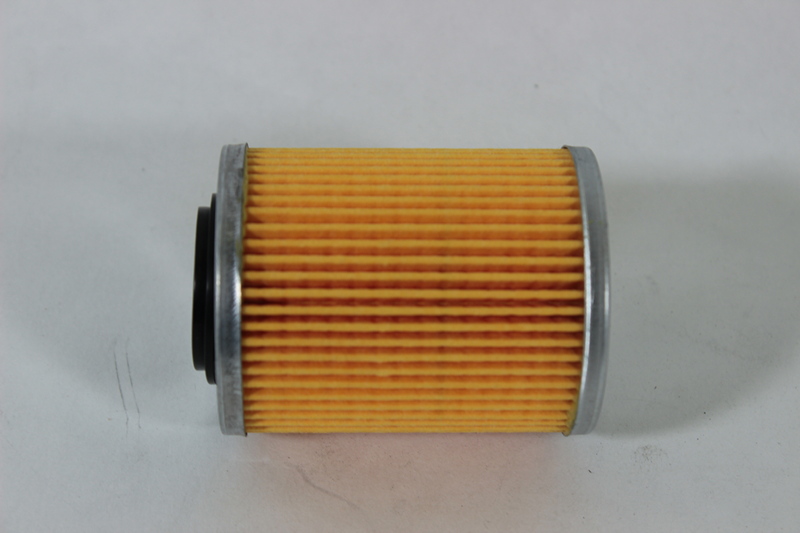

32

фильтр масляный
номер на схеме 32

FS-152HF-HS

32

фильтр масляный
номер на схеме 32

0800-011300-0004

33

пробка сливная(заглушка)
номер на схеме 33

0130-011400

34

кольцо уплотнительное
номер на схеме 34

0130-011303

35

болт M6x35
номер на схеме 35

0040-012006-0010

36

сепаратор картерных газов Х8
номер на схеме 36

0800-011200

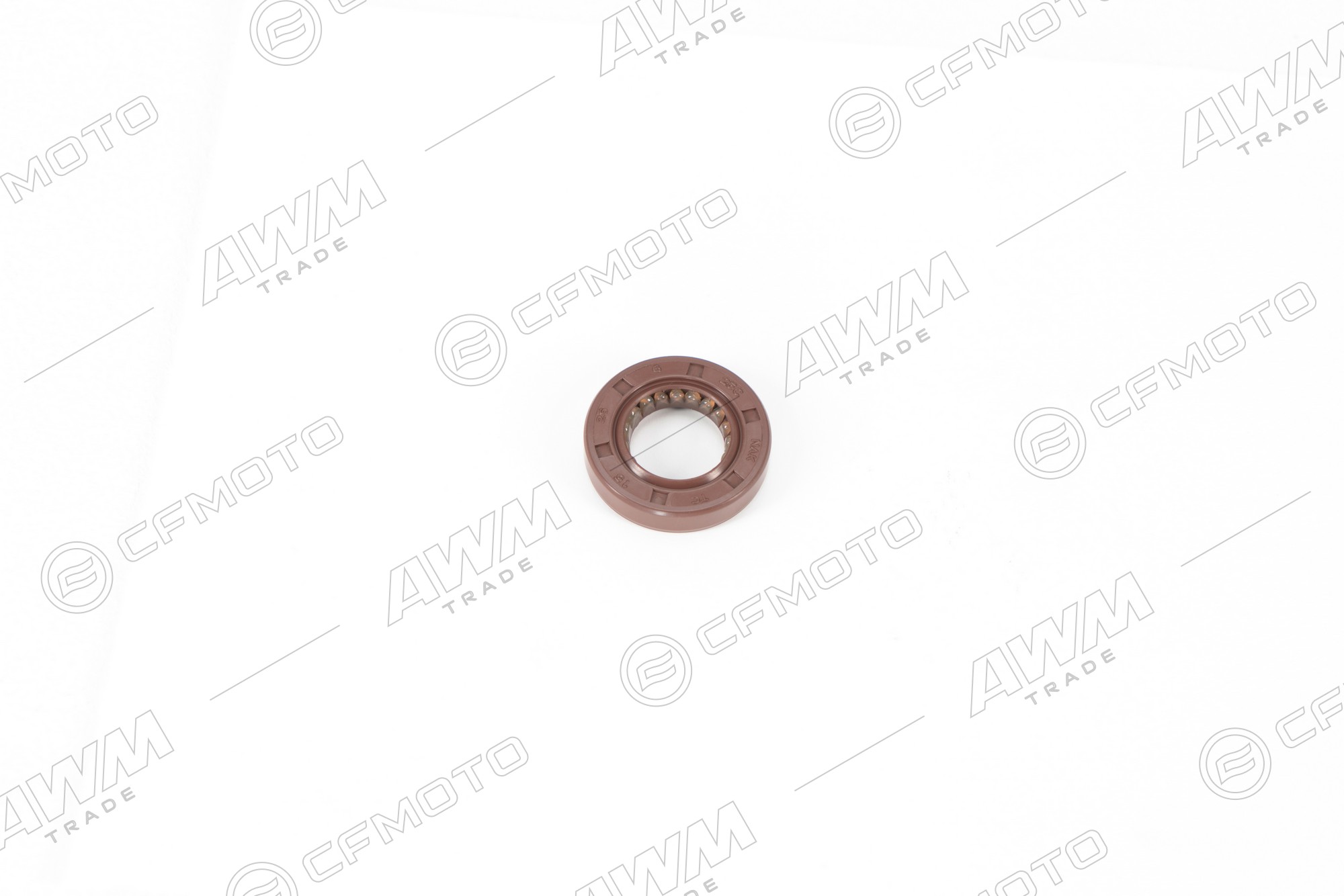

37

сальник 15x26x6
номер на схеме 37

0800-011203

38

шестерня сепаратора
номер на схеме 38

0800-011201

39

подшипник 6202-RS
номер на схеме 39

30400-01003

40

ось сепаратора картерных газов
номер на схеме 40

0800-011202

41

нижняя направляющая цепи ГРМ
номер на схеме 41

0800-011007

42

болт M6x105
номер на схеме 42

0030-011006-0010

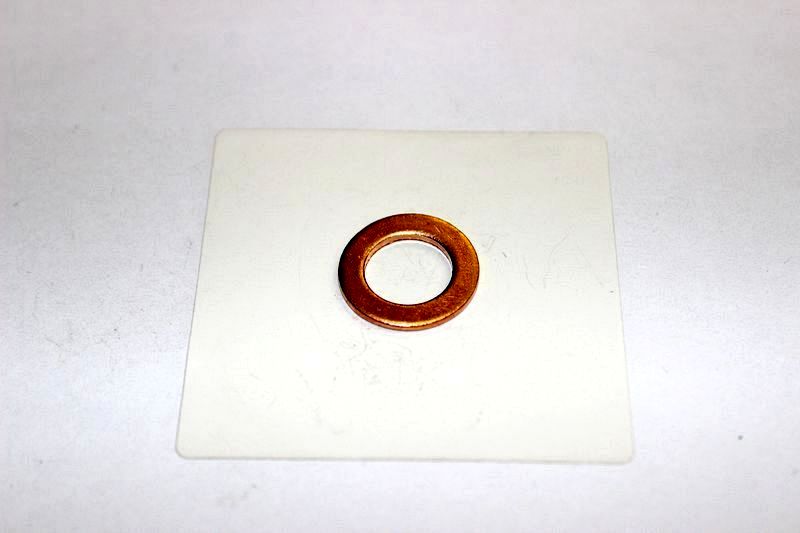

43

шайба 12 болта сливного
номер на схеме 43

0010-021014

44

болт магнитный
номер на схеме 44

0180-011500

45

промежуточная шестерня сепаратора
номер на схеме 45

0800-011004

46

Шайба 10
номер на схеме 46

0800-011005

47

кольцо стопорное
номер на схеме 47

30801-01005

48

прокладка левой крышки картера
номер на схеме 48

0JWA-011004-30000

49

болт M6X75
номер на схеме 49

0A70-011005

50

сетка-фильтр
номер на схеме 50

0JWA-011009

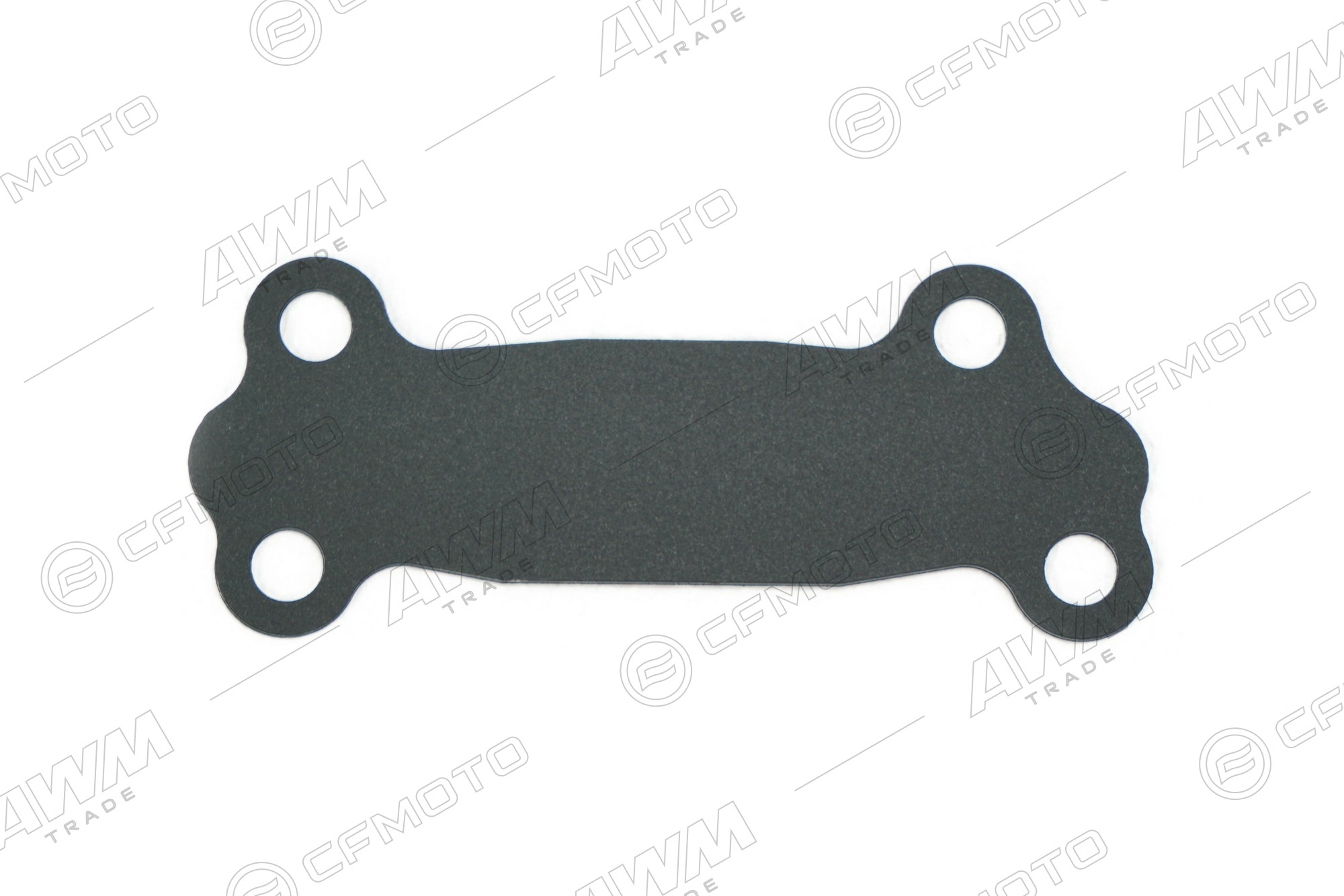

51

прокладка
номер на схеме 51

0JWA-011003

52

планка прижимная
номер на схеме 52

0JWA-011002

53

болт
номер на схеме 53

30017-060023420

54

гайка накидная
номер на схеме 54

30212-060810

55

вкладыш коренной, красный (2) Х8 (без отверстий)
номер на схеме 55

0800-011102-0001

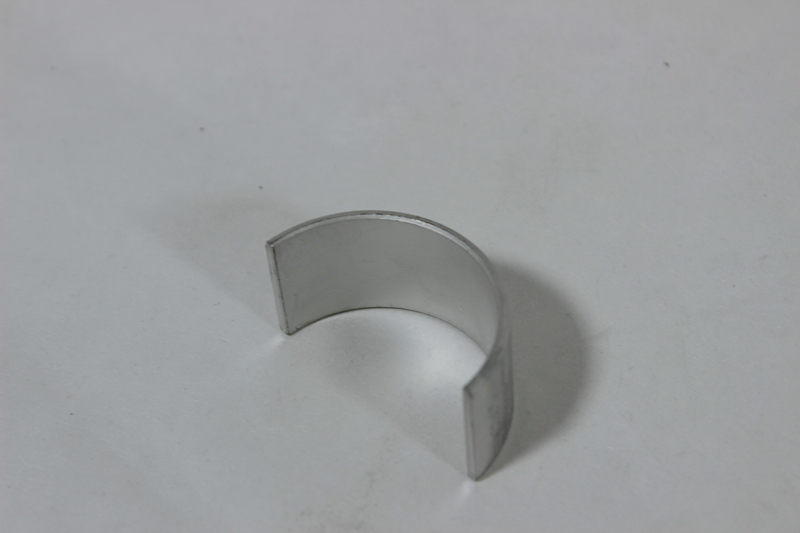

55

вкладыш коренной, синий (2) Х8 (без отверстий)
номер на схеме 55

0800-011102-0002

55

вкладыш коренной красный
номер на схеме 55

0800-011102-00011

56

вкладыш коренной, красный (1) Х8 (с отверстием)
номер на схеме 56

0800-011103-0001

56

вкладыш коренной, синий (1) Х8 (с отверстием)
номер на схеме 56

0800-011103-0002

56

вкладыш коренной 2
номер на схеме 56

0800-011103-00021

56

вкладыш коренной красный (0800-011103-00011)
номер на схеме 56

0800-011103-00011

57

вкладыши коренные красные (к-кт)
номер на схеме 57

0800-0111A0

57

вкладыши коренные синие (к-кт)
номер на схеме 57

0800-0111B0
