ЛЕВАЯ ПОЛОВИНА КАРТЕРА - 191S

1

болт M6x35
номер на схеме 1

0040-012006-0010

2

болт M6x35
номер на схеме 2

0010-090005-0010

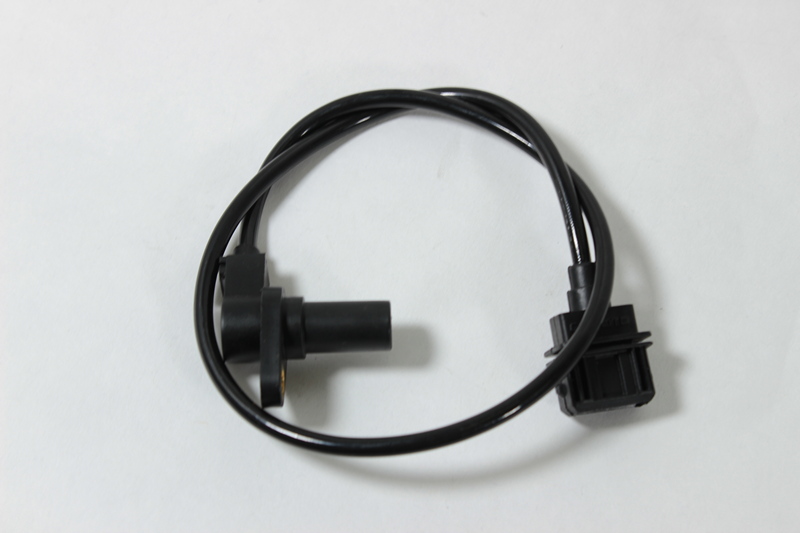

3

датчик скорости
номер на схеме 3

0GR0-011020

4

палец направляющий Ф8х14
номер на схеме 4

0010-080008

5

болт цилиндра M14X1.5X12
номер на схеме 5

0GR0-011003

6

прокладка О-образная 14 (медь)
номер на схеме 6

0180-011006

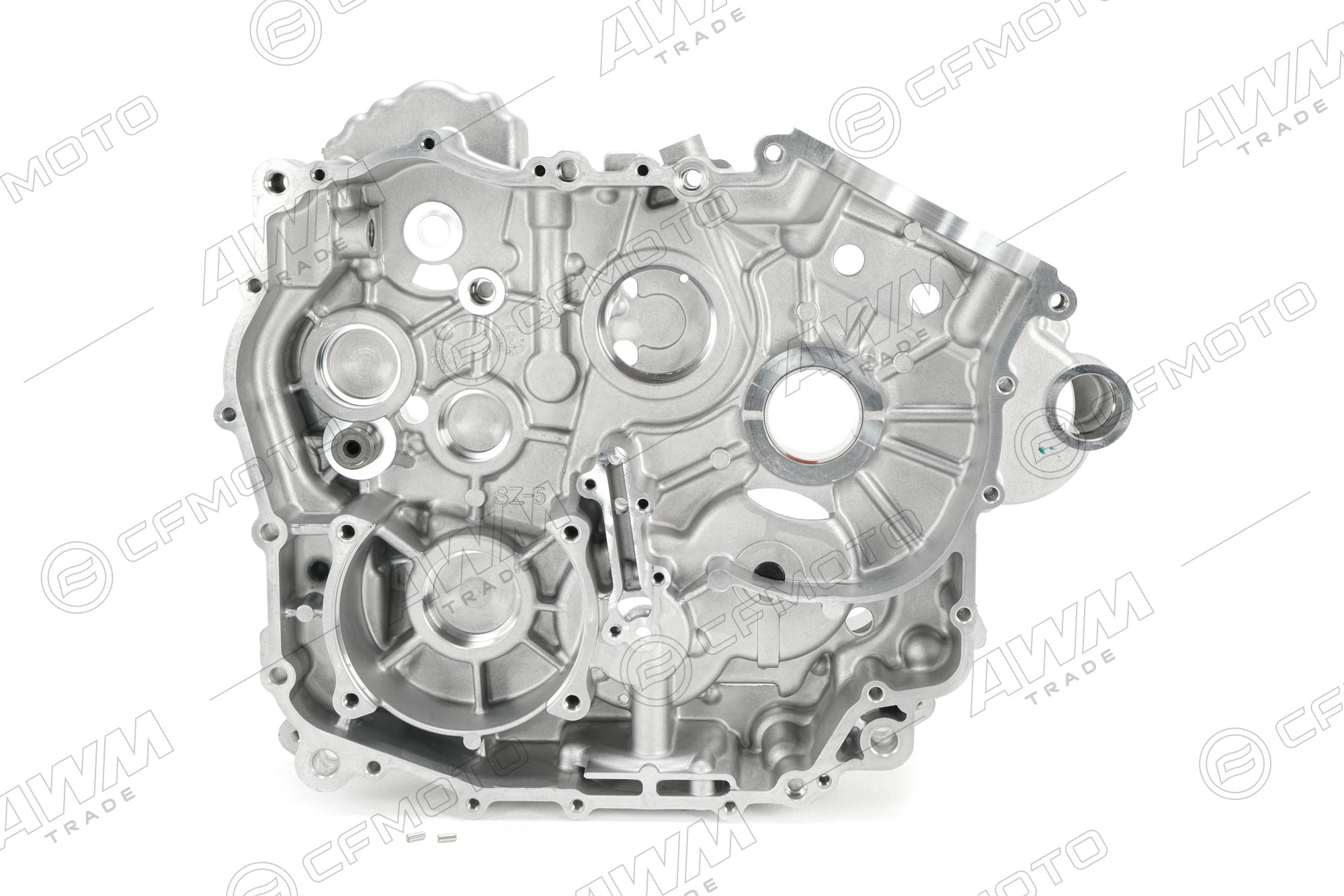

7

картер, левая половина (в сборе с вкладышами)
номер на схеме 7

0GR0-011100

8

болт M6X60
номер на схеме 8

0010-011017-0010

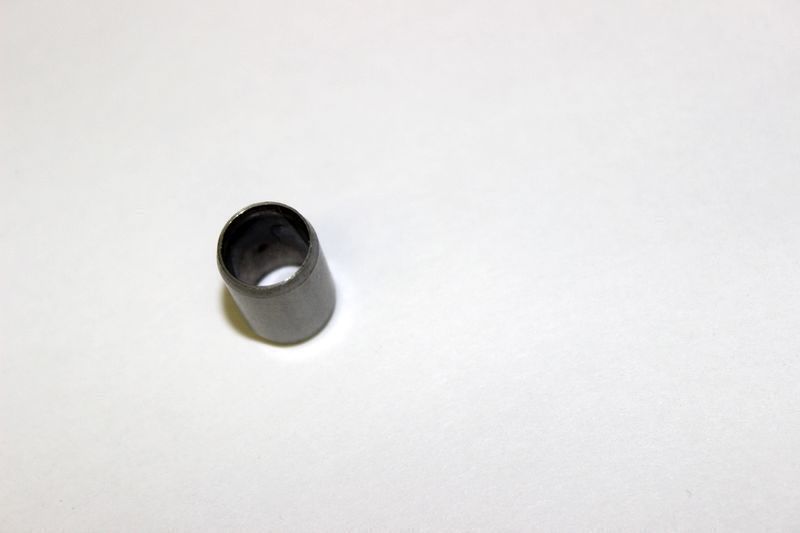

9

шплинт Ф10х14
номер на схеме 9

0010-021005

10

перегородка
номер на схеме 10

0GR0-011002

11

прокладка масляной перегородки
номер на схеме 11

0GR0-011004

12

подшипник 6303
номер на схеме 12

30499-01700

13

Подшипник 6203
номер на схеме 13

30400-01704

14

подшипник
номер на схеме 14

30499-01500

15

кольцо уплотнительное 13х2
номер на схеме 15

01A0-013005

16

прокладка О-образная 18х3,55
номер на схеме 16

0110-013030

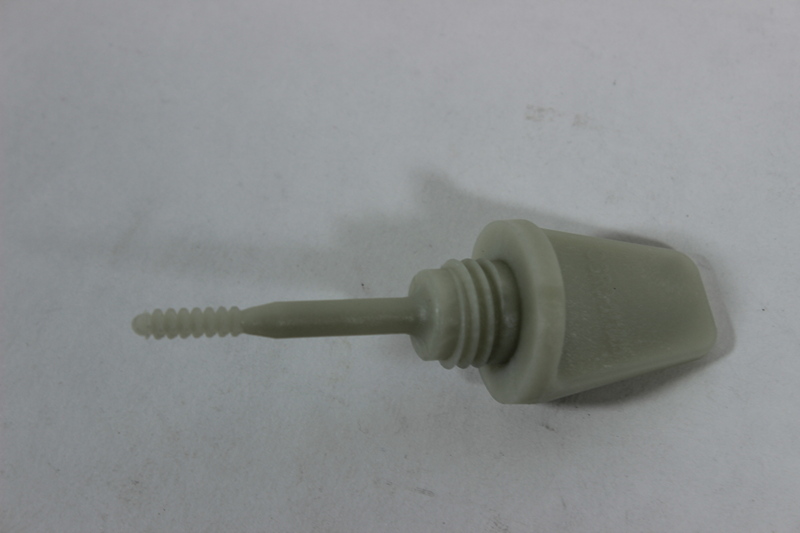

17

щуп масляный
номер на схеме 17

0GR0-011005

18

болт M6X20
номер на схеме 18

0010-023010-0010

19

винт
номер на схеме 19

30105-060012420

19

винт
номер на схеме 19

30105-060012410

20

подшипник 6322RS (закрытый)
номер на схеме 20

30400-02201

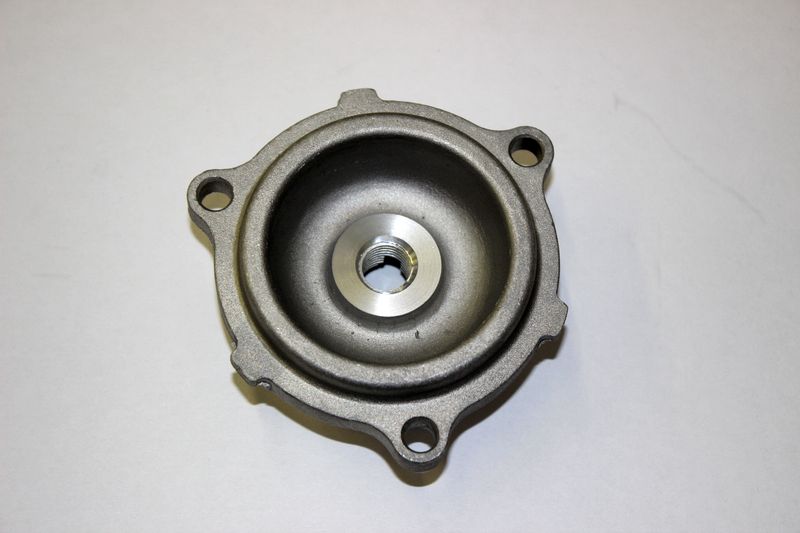

21

крышка масляного фильтра
номер на схеме 21

0GR0-011001

22

болт сливного отверстия двигателя М12х1,5х15
номер на схеме 22

0110-013005-0010

22

болт сливного отверстия М12х1,5х15
номер на схеме 22

0110-013005-00001

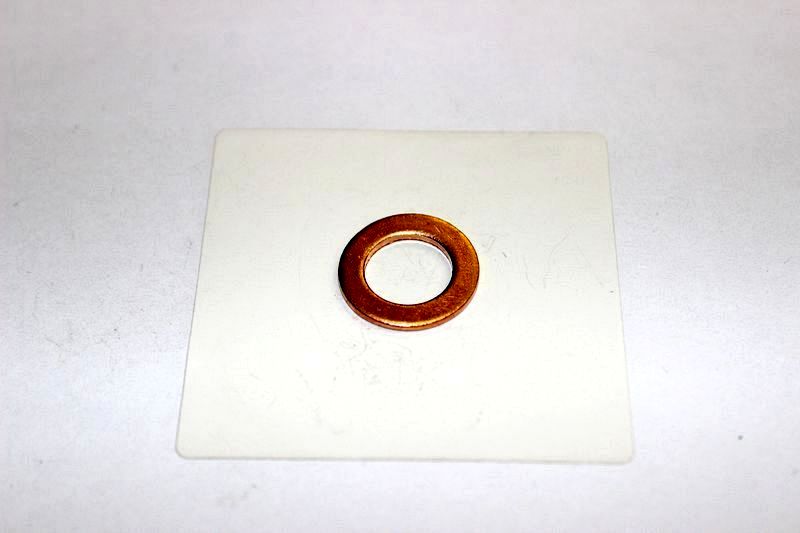

23

шайба 12 болта сливного
номер на схеме 23

0010-021014

24

сетка-фильтр масляного насоса
номер на схеме 24

0GR0-011010

25

Кольцо уплотнительное 63х2,5 Х8
номер на схеме 25

0800-014003

26

кольцо уплотнительное
номер на схеме 26

30502-010000N

27

ось двойной шестерни м/н
номер на схеме 27

0GR0-011102

28

направляющая 2х11,8
номер на схеме 28

30406-00500

29

вал задней передачи
номер на схеме 29

0GR0-011103

30

вкладыш коренной, красный (2) Х8 (без отверстий)
номер на схеме 30

0800-011102-0001

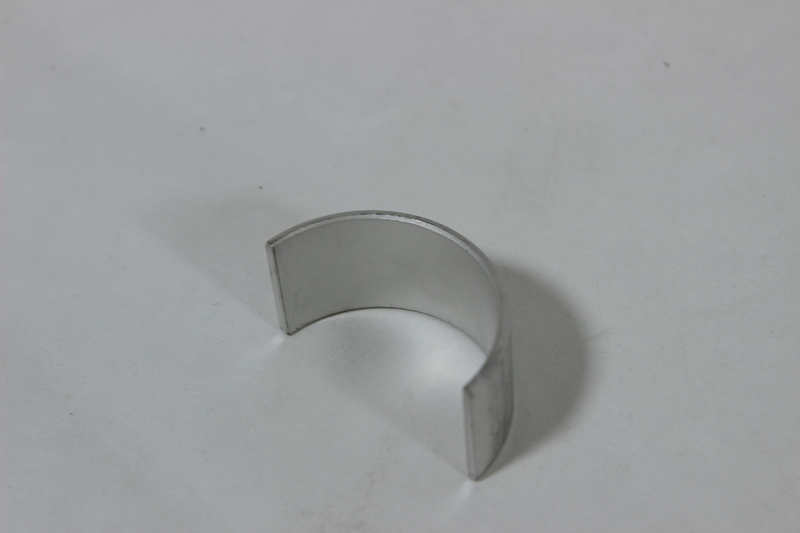

30

вкладыш коренной, синий (2) Х8 (без отверстий)
номер на схеме 30

0800-011102-0002

30

вкладыш коренной красный
номер на схеме 30

0800-011102-00011

31

вкладыш коренной, красный (1) Х8 (с отверстием)
номер на схеме 31

0800-011103-0001

31

вкладыш коренной, синий (1) Х8 (с отверстием)
номер на схеме 31

0800-011103-0002

31

вкладыш коренной 2
номер на схеме 31

0800-011103-00021

31

вкладыш коренной красный (0800-011103-00011)
номер на схеме 31

0800-011103-00011

32

вкладыши коренные красные (к-кт)
номер на схеме 32

0800-0111A0

32

вкладыши коренные синие (к-кт)
номер на схеме 32

0800-0111B0
