ПЕРЕДНИЙ РЕДУКТОР - CFORCE 600 EPS

1

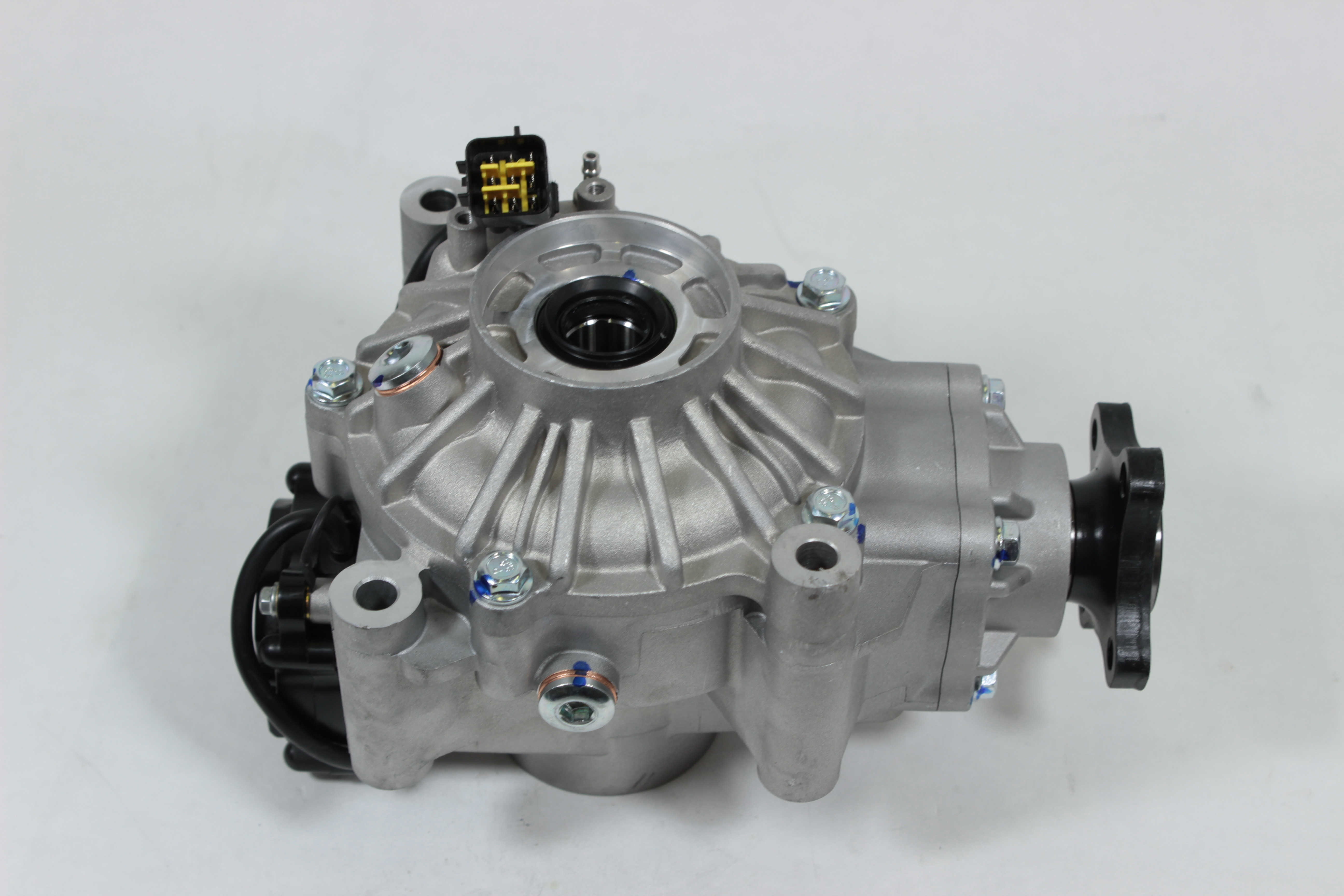

редуктор передний в сборе
номер на схеме 1

Q830-310000-50000

2

болт M10×1.25×20
номер на схеме 2

0GR0-062203

3

шайба 10X27.5X4
номер на схеме 3

0GR0-062204

4

фланец соединительный
номер на схеме 4

Q850-331002

5

кольцо уплотнительное 25х2
номер на схеме 5

0800-062205

6

сальник 35х50х7
номер на схеме 6

0800-062204

7

подшипник
номер на схеме 7

30409-02500

8

болт М8х28
номер на схеме 8

0JYA-062104

8

болт M8X28
номер на схеме 8

0110-060011-0010

9

корпус подшипника
номер на схеме 9

Q830-311002-00001

10

кольцо уплотнительное 55*2.5
номер на схеме 10

Q830-310006-10000

11

регулировочная шайба 0.20
номер на схеме 11

Q830-310023-00100

11

регулировочная шайба 0.30
номер на схеме 11

Q830-310023-00200

12

регулировочная шайба 2.48
номер на схеме 12

Q830-311003-00800

12

Регулировочная шайба 2.10
номер на схеме 12

Q830-311003-00100

12

Регулировочная шайба 2.20
номер на схеме 12

Q830-311003-00200

12

регулировочная шайба 2.30
номер на схеме 12

Q830-311003-00300

12

регулировочная шайба 2.40
номер на схеме 12

Q830-311003-00400

12

регулировочная шайба 2.42
номер на схеме 12

Q830-311003-00500

12

регулировочная шайба 2.44
номер на схеме 12

Q830-311003-00600

12

регулировочная шайба 2.46
номер на схеме 12

Q830-311003-00700

12

регулировочная шайба 2.50
номер на схеме 12

Q830-311003-00900

12

регулировочная шайба 2.60
номер на схеме 12

Q830-311003-01000

12

регулировочная шайба 2.70
номер на схеме 12

Q830-311003-01100

12

регулировочная шайба 2.80
номер на схеме 12

Q830-311003-01200

12

регулировочная шайба 2.90
номер на схеме 12

Q830-311003-01300

12

регулировочная шайба 3.00
номер на схеме 12

Q830-311003-01400

13

винт M4X8
номер на схеме 13

30105-040008410

14

подшипник
номер на схеме 14

30409-03000

15

главная пара переднего редуктора
номер на схеме 15

Q830-3100B0

16

подшипник
номер на схеме 16

30400-05500

17

регулировочная шайба 0.10
номер на схеме 17

Q830-310015-00100

17

регулировочная шайба 0.20
номер на схеме 17

Q830-310015-00200

17

регулировочная шайба 0.30
номер на схеме 17

Q830-310015-00300

17

регулировочная шайба 0.40
номер на схеме 17

Q830-310015-00400

17

регулировочная шайба 0.50
номер на схеме 17

Q830-310015-00500

17

регулировочная шайба 0.20
номер на схеме 17

Q830-310015-00600

18

муфта
номер на схеме 18

Q830-310014

19

корпус муфты
номер на схеме 19

Q830-310013

20

кольцо стопорное
номер на схеме 20

30800-05505

21

подшипник
номер на схеме 21

30400-03001

22

винт оси
номер на схеме 22

30130-080010810

23

вал
номер на схеме 23

Q830-310003

24

пробка сливная магнитная
номер на схеме 24

0180-332100

25

прокладка О-образная 14 (медь)
номер на схеме 25

0180-011006

26

картер заднего редуктора
номер на схеме 26

Q830-310007-10002

27

болт M14x1.25x12
номер на схеме 27

0180-021008-0010

28

сальник 24х38х8
номер на схеме 28

0180-311001

29

вилка переключения
номер на схеме 29

Q830-310005-10000

30

рейка викли переключения режимов трансмиссии
номер на схеме 30

Q890-310010

31

кольцо уплотнительное
номер на схеме 31

Q830-310012-10000

32

сервопривод (KAIDI) 2021
номер на схеме 32

Q890-314000-10000

32

сервопривод
номер на схеме 32

Q890-314000

33

болт M6×18
номер на схеме 33

0010-023008-0010

34

ось сателлитов
номер на схеме 34

0180-313002-10000

35

корпус дифференциала
номер на схеме 35

Q830-313003-10000

36

штифт 5х30 (Для 0180-313002-10000)
номер на схеме 36

30906-0503000

37

шестерня коническая приводная
номер на схеме 37

Q830-313004

38

кольцо оси сателлитов
номер на схеме 38

0181-313011

39

колесо зубчатое центральное (от 2016)
номер на схеме 39

0180-313003-00004

40

шестерня коническая распределительная
номер на схеме 40

0180-313006-00001

41

шайба регулировочная
номер на схеме 41

0180-313009-0010

42

пластина маслоудерживающая
номер на схеме 42

Q830-310022

43

регулировочная шайба (0.10)
номер на схеме 43

0180-313010

43

регулировочная шайба (0.20) (выведено)
номер на схеме 43

0180-313010-0001

43

регулировочная шайба (0.30) (выведено)
номер на схеме 43

0180-313010-0002

43

регулировочная шайба (0.40)
номер на схеме 43

0180-313010-0003

43

регулировочная шайба (0.50)
номер на схеме 43

0180-313010-0004

43

регулировочная шайба (1.00) (выведено)
номер на схеме 43

0180-313010-0005

44

крышка дифференциала
номер на схеме 44

Q830-313001-10000

44

крышка дифференциала
номер на схеме 44

Q830-313001-00001

45

болт M8х1х22
номер на схеме 45

9010-290001

46

регулировочная шайба 0.10
номер на схеме 46

Q830-310009-00100

46

регулировочная шайба 0.20
номер на схеме 46

Q830-310009-00200

46

регулировочная шайба 0.30
номер на схеме 46

Q830-310009-00300

46

регулировочная шайба 0.40
номер на схеме 46

Q830-310009-00400

46

регулировочная шайба 0.50
номер на схеме 46

Q830-310009-00500

46

регулировочная шайба 1.00
номер на схеме 46

Q830-310009-00600

47

кольцо уплотнительное
номер на схеме 47

Q830-310011

48

крышка картера переднего редуктора
номер на схеме 48

Q830-310008-00003

49

щтуцер
номер на схеме 49

0180-311004-0020

50

опора сателлитов, нижняя
номер на схеме 50

Q820-333008

51

ось короткая
номер на схеме 51

Q800-313001

52

ось рейки механизма блокировки диффиренциала
номер на схеме 52

30913-0300550
