ТОРМОЗНАЯ СИСТЕМА - CFORCE 500 HO

1

болт М6х12
номер на схеме 1

30006-060012870

1

болт M6X12
номер на схеме 1

30006-060012810

3

главный цилиндр в сборе, гидравлический тормоз передний
номер на схеме 3

9010-080600

4

блок включения стоп-сигнала
номер на схеме 4

9010-080609

5

болт банджо (с отверстием)
номер на схеме 5

9010-080101-B000

6

шайба 10
номер на схеме 6

0010-060010

7

шланг тормозной
номер на схеме 7

9CR6-081030

8

клипса тормозного шланга
номер на схеме 8

9010-080104

9

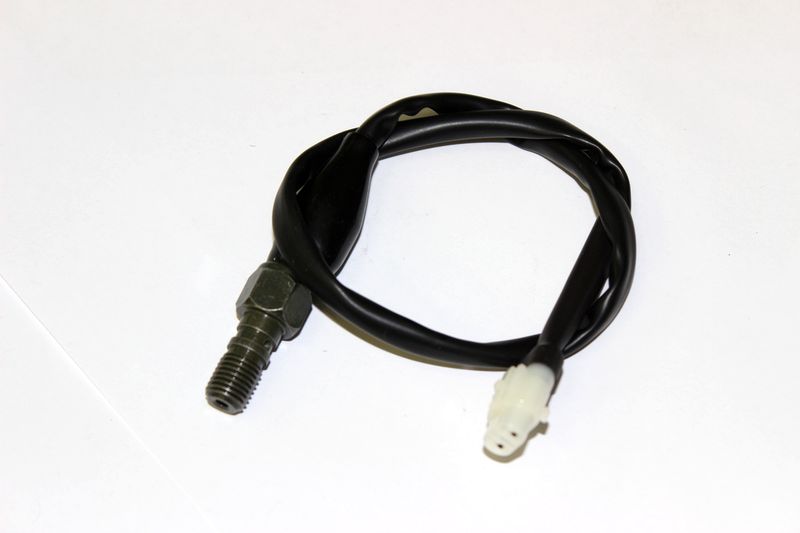

выключатель стоп-сигнала
номер на схеме 9

7020-080160

10

шланг тормозной, передний
номер на схеме 10

9010-080190

11

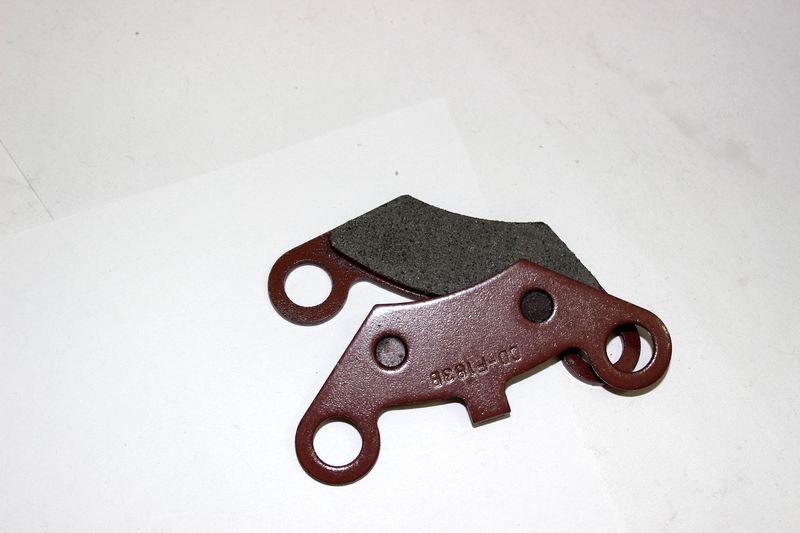

колодки тормозные передние (2 шт.)
номер на схеме 11

9010-0808A0

11

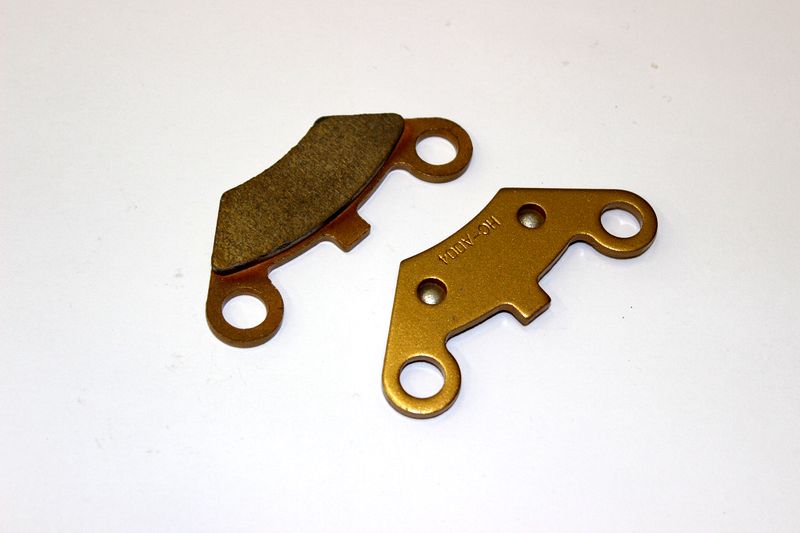

колодки тормозные передние комплект (усиленные, 2шт.)
номер на схеме 11

9010-0808B0

12

суппорт тормозной правый, в сборе
номер на схеме 12

9010-080800

13

левый тормозной суппорт, в сборе
номер на схеме 13

9010-080700

14

шланг тормозной (ГТЦ - тройник)
номер на схеме 14

9CR6-081010

15

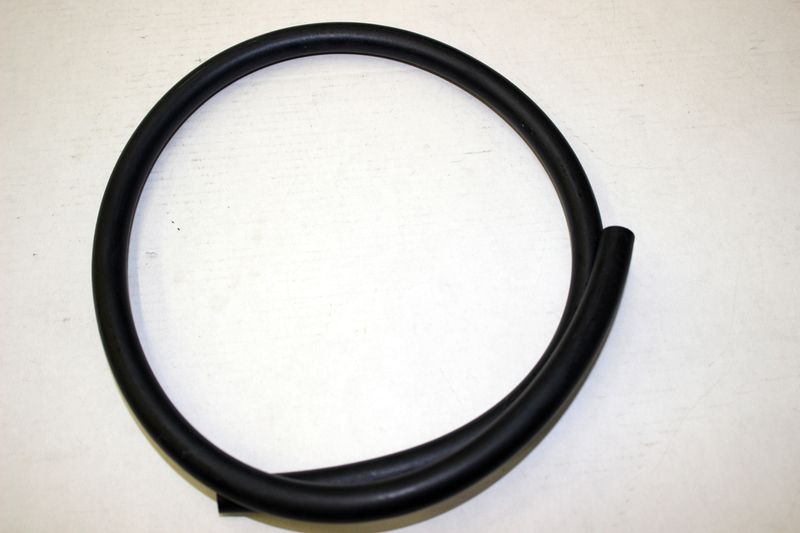

шланг 2 к расширительному бачку тормоза
номер на схеме 15

9CR6-081002

16

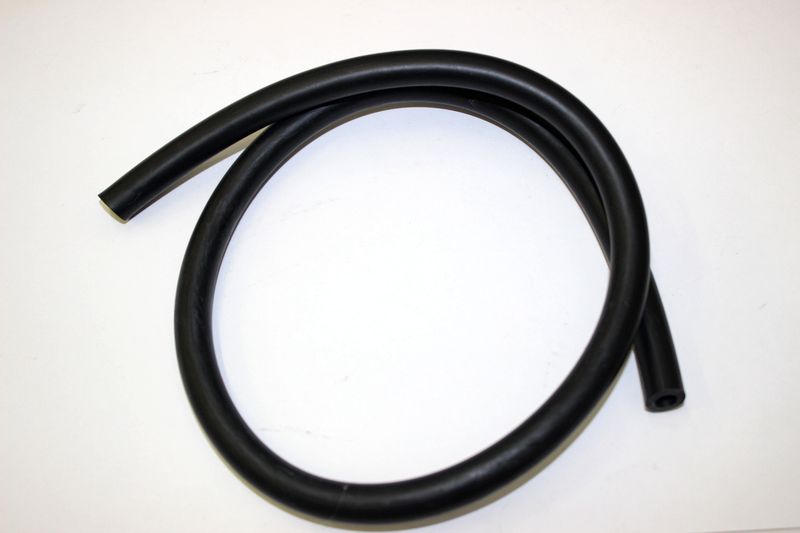

шланг 1 к расширительному бачку тормоза
номер на схеме 16

9CR6-081001

17

хомут
номер на схеме 17

9010-080405

18

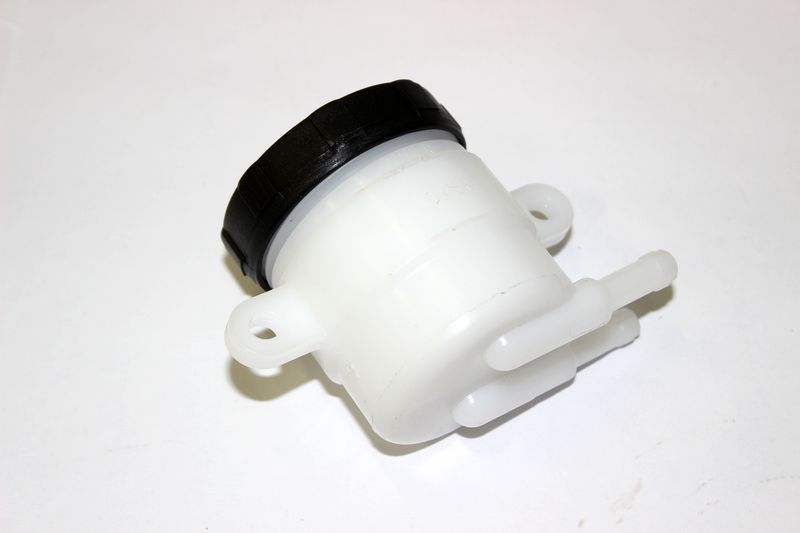

бачок расширительный тормозной системы с боковым выходом
номер на схеме 18

7020-080150-1000

19

главный тормозной цилиндр, в сборе
номер на схеме 19

9CR6-081100

20

шланг тормозной заднего суппорта
номер на схеме 20

9CR6-081020

21

суппорт тормозной, задний
номер на схеме 21

9CR6-081200

21

суппорт тормозной, задний
номер на схеме 21

9010-080500

22

колодки тормозные задние (2 шт.)
номер на схеме 22

9010-0805A0

22

колодки тормозные задние комплект (2шт.)
номер на схеме 22

9010-0805B0

24

диск тормозной, задний
номер на схеме 24

9CR6-080001

25

болт М8х22
номер на схеме 25

7020-100001

26

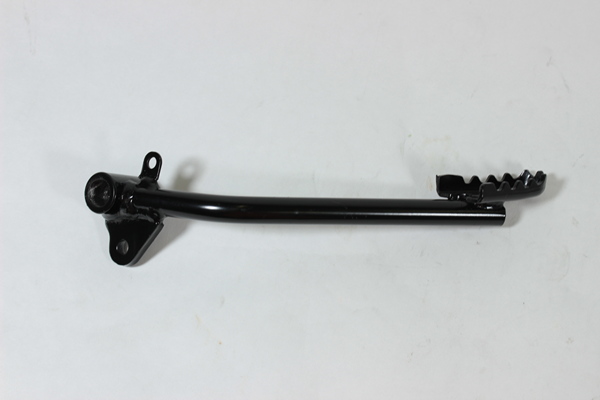

педаль тормоза
номер на схеме 26

9CR6-080100

27

шайба
номер на схеме 27

30304-140440

28

стопорное кольцо
номер на схеме 28

30801-01405

29

болт M8X25
номер на схеме 29

30006-080025810

29

болт М8х25
номер на схеме 29

30006-080025840

30

болт М6х16
номер на схеме 30

30006-060016840

30

болт
номер на схеме 30

30006-060016810

30

болт M6x16
номер на схеме 30

30006-060016870

31

гайка M6
номер на схеме 31

30204-060840

31

гайка
номер на схеме 31

30204-060810

32

трос парковочного тормоза
номер на схеме 32

9CR6-080300

33

рычаг парковочного тормоза
номер на схеме 33

9CR6-080200-00001

33

ручка механического привода заднего тормоза
номер на схеме 33

9CR6-080200-10000

34

болт M8X16
номер на схеме 34

30006-080016810

35

болт М6х55
номер на схеме 35

30006-060055840
