СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ - CFORCE 500 HO

1

радиатор системы охлаждения (устанавливается с 9010-180003)
номер на схеме 1

9010-180100-1000

3

втулка дистанционная установчная Z6
номер на схеме 3

9060-180029

4

втулка установочная радиатора верхняя Z6
номер на схеме 4

9060-180027

5

демпфер радиатора
номер на схеме 5

5190-001003

6

пробка сливная
номер на схеме 6

9010-180010

7

кольцо уплотнительное
номер на схеме 7

9010-180004

8

шайба
номер на схеме 8

30301-060442

8

шайба
номер на схеме 8

30301-060412

9

болт M6X12
номер на схеме 9

30006-060012810

9

болт М6х12
номер на схеме 9

30006-060012870

10

хомут
номер на схеме 10

A000-180006

11

патрубок выпускной системы охлаждения двигателя
номер на схеме 11

9CR6-180002

12

болт М6х16
номер на схеме 12

30006-060016840

12

болт
номер на схеме 12

30006-060016810

12

болт M6x16
номер на схеме 12

30006-060016870

13

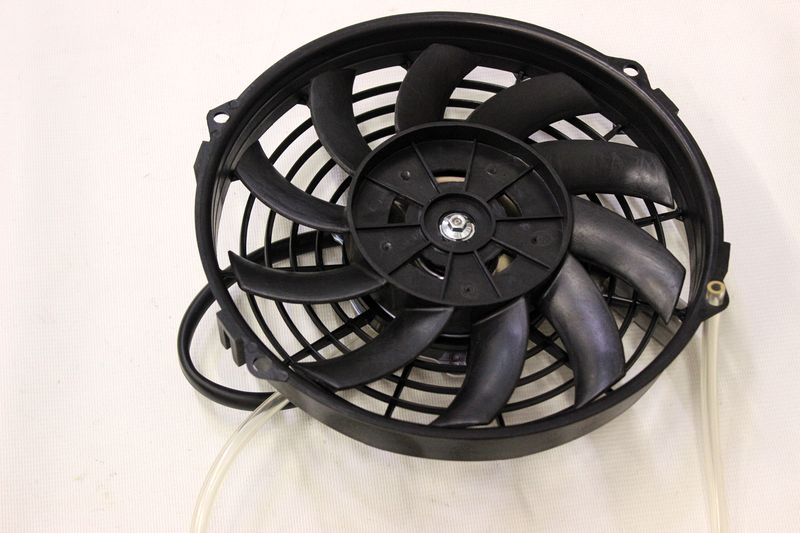

вентилятор системы охлаждения (SUMITOMO)
номер на схеме 13

9010-180200-40000

14

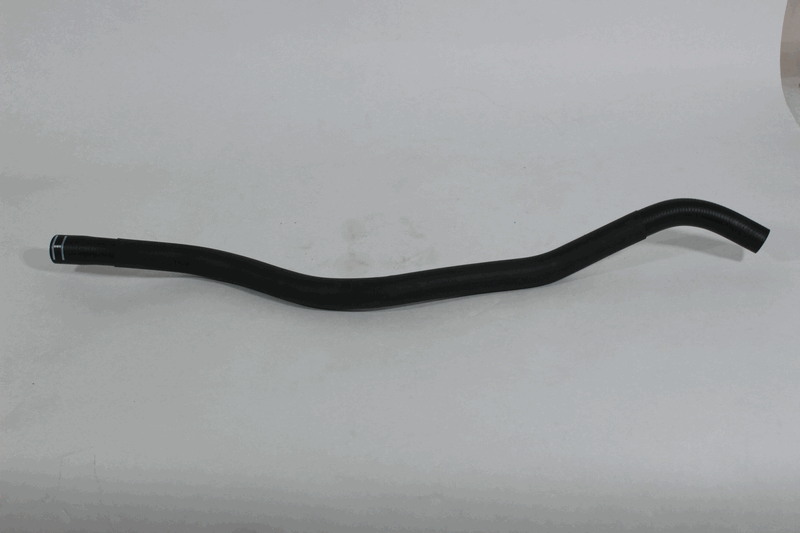

патрубок впускной системы охлаждения двигателя
номер на схеме 14

9CR6-180003

15

болт М6х20
номер на схеме 15

30006-060020840

15

болт M6X20
номер на схеме 15

30006-060020810

15

болт M6x20
номер на схеме 15

30006-060020870

16

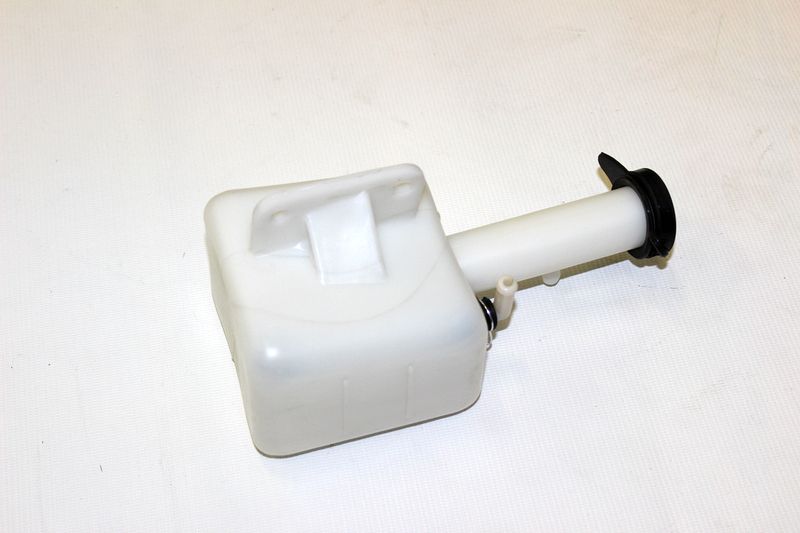

бачок расширительный
номер на схеме 16

7030-180900

17

крышка расширительного бачка
номер на схеме 17

8010-180023

18

угольник соединительный расш. бачка
номер на схеме 18

8030-180302

19

хомут А13
номер на схеме 19

30601-113010

20

трубка внутренняя расш. бачка
номер на схеме 20

8010-180028

21

хомут пружинный А12
номер на схеме 21

30601-112010

22

шланг расширительного бачка
номер на схеме 22

9CR6-180001

23

крышка радиатора охлаждения
номер на схеме 23

8010-180024

24

хомут
номер на схеме 24

9010-180007

24

хомут винтовой
номер на схеме 24

0180-023500-0030

25

пружина патрубка системы охлаждения
номер на схеме 25

0180-023005-0050

26

шайба резиновая
номер на схеме 26

6050-180006

27

датчик включения вентилятора
номер на схеме 27

7020-150600
