ПЕРЕДНИЙ РЕДУКТОР - CFORCE 500 HO

1

редуктор передний
номер на схеме 1

0180-310000-10001

2

гайка М14х1,5
номер на схеме 2

0180-312004-0010

3

гайка
номер на схеме 3

0180-312005-0050

4

кольцо уплотнительное 14х6,8
номер на схеме 4

0180-312006

5

фланец соединительный
номер на схеме 5

0181-312007-0050

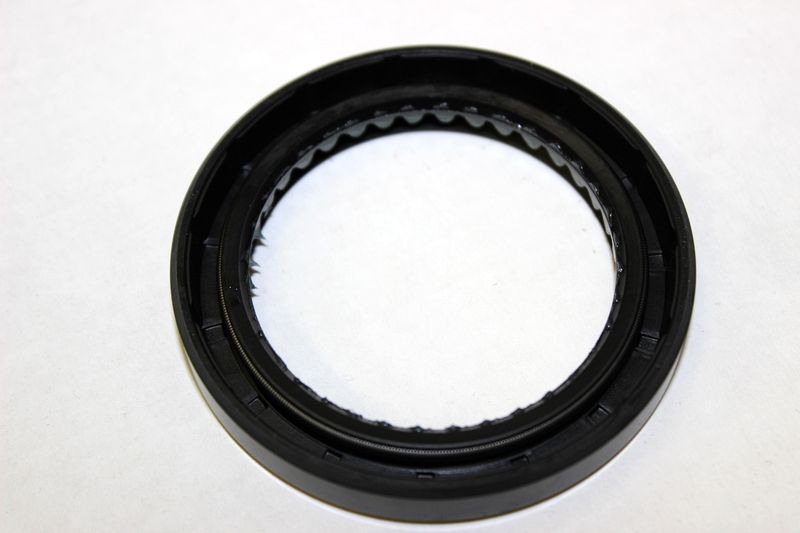

6

сальник 48х65х9
номер на схеме 6

0180-312002

7

кольцо стопорное подшипника
номер на схеме 7

0181-312009

8

подшипник 6007
номер на схеме 8

30400-03502

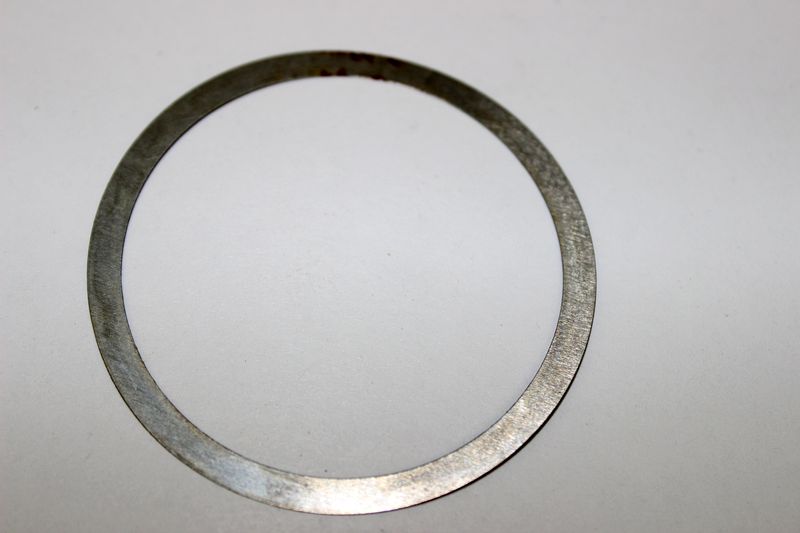

9

шайба упорная 61*48*0.1
номер на схеме 9

0180-310006

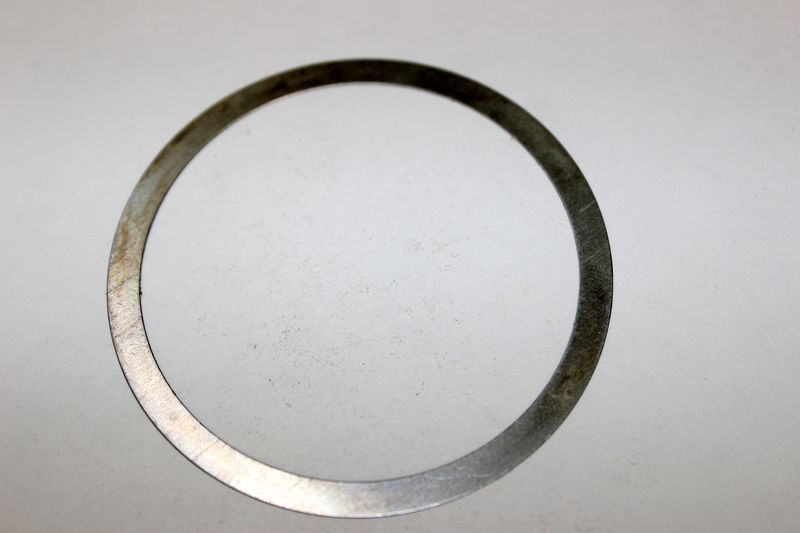

9

шайба упорная 61*48*0.2
номер на схеме 9

0180-310006-0001

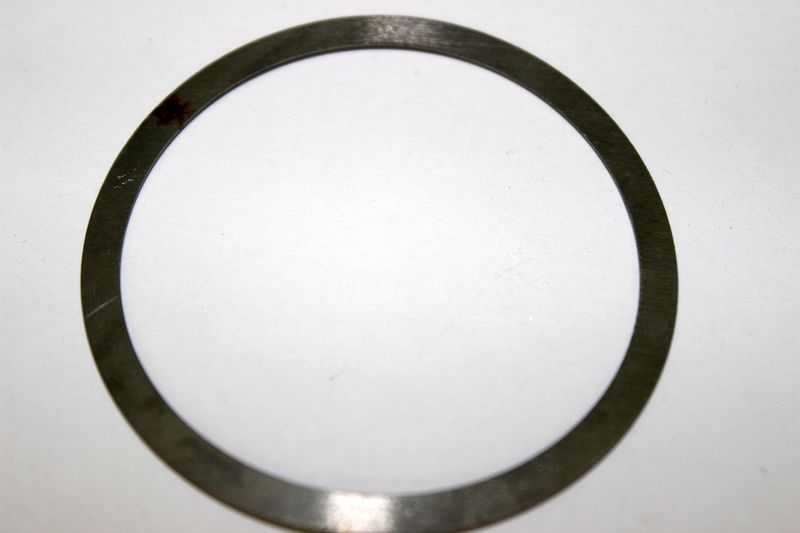

9

шайба упорная 61*48*0.3
номер на схеме 9

0180-310006-0002

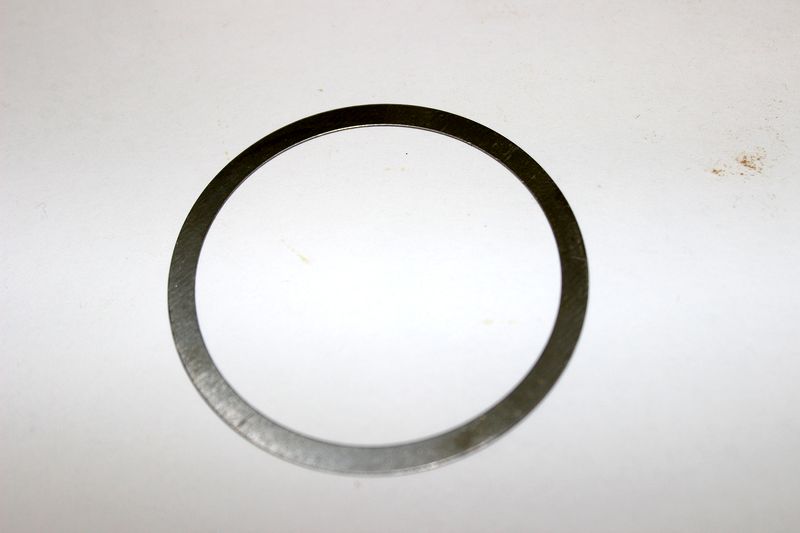

9

шайба упорная 61*48*0.4
номер на схеме 9

0180-310006-0003

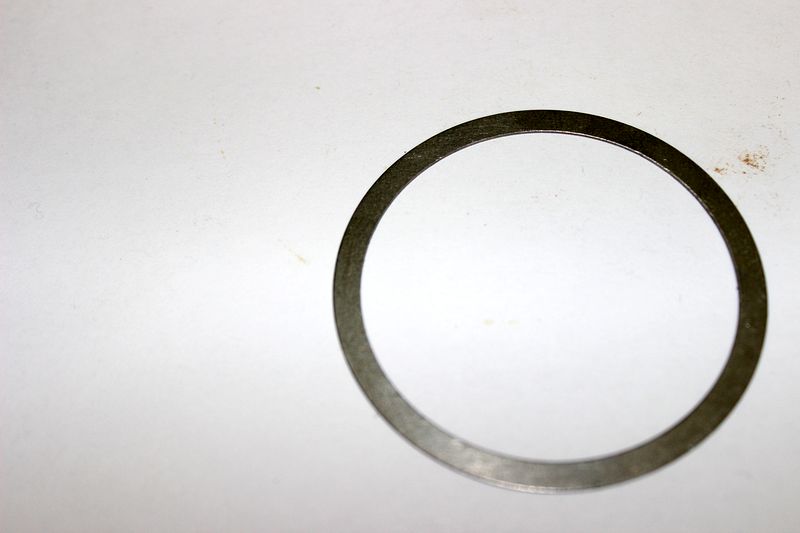

9

шайба упорная 61*48*0.5
номер на схеме 9

0180-310006-0004

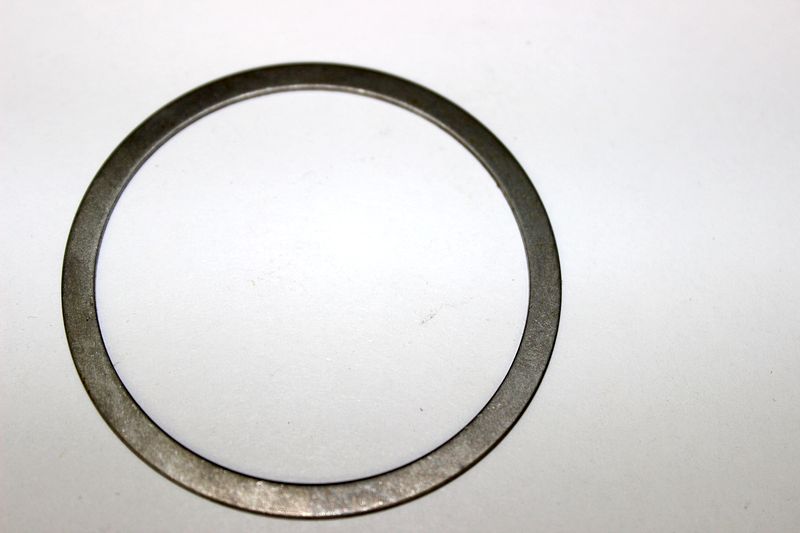

9

шайба упорная 61*48*1.0
номер на схеме 9

0180-310006-0005

10

колесо зубчатое приводное с хвостовиком
номер на схеме 10

0180-310020

11

подшипник игольчатый
номер на схеме 11

30499-01502

12

половина картера дифференциала переднего
номер на схеме 12

0181-312001-0080

12

картер переднего редуктора правая половина
номер на схеме 12

0181-312001-00001

13

сальник 24х38х8
номер на схеме 13

0180-311001

14

пробка сливная магнитная
номер на схеме 14

0180-332100

14

болт M14x1.25x12
номер на схеме 14

0180-021008-0010

15

прокладка О-образная 14 (медь)
номер на схеме 15

0180-011006

16

шайба 10
номер на схеме 16

0010-060010

17

болт сливной М10х1,25
номер на схеме 17

0010-060011-0010

18

корпус шестерни дифференциала
номер на схеме 18

0181-313010-0050

19

регулировочная шайба (0.10)
номер на схеме 19

0180-313010

19

регулировочная шайба (0.20) (выведено)
номер на схеме 19

0180-313010-0001

19

регулировочная шайба (0.30) (выведено)
номер на схеме 19

0180-313010-0002

19

регулировочная шайба (0.40)
номер на схеме 19

0180-313010-0003

19

регулировочная шайба (0.50)
номер на схеме 19

0180-313010-0004

19

регулировочная шайба (1.00) (выведено)
номер на схеме 19

0180-313010-0005

20

шайба
номер на схеме 20

0180-313005-0010

21

шайба регулировочная
номер на схеме 21

0180-313009-0010

22

шестерня коническая распределительная
номер на схеме 22

0180-313006-00001

23

кольцо оси сателлитов
номер на схеме 23

0181-313011

24

колесо зубчатое центральное (от 2016)
номер на схеме 24

0180-313003-00004

25

шестерня коническая приводная
номер на схеме 25

0180-313001-00001

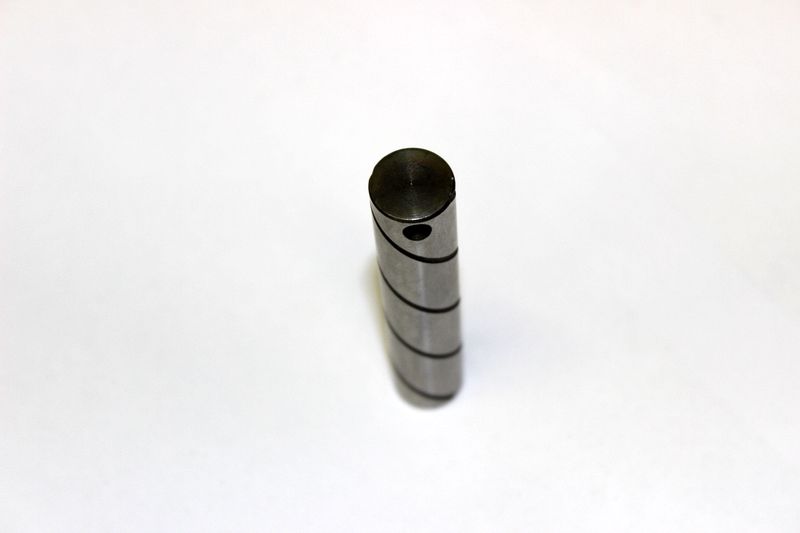

26

ось сателлитов
номер на схеме 26

0180-313002-10000

27

болт М10х1,25х18
номер на схеме 27

0180-313100-0010

28

штифт (Для 0180-313002)
номер на схеме 28

0180-313007-0050

29

корпус дифференциала
номер на схеме 29

0181-313008-10000

30

подшипник 61912
номер на схеме 30

30499-06000

31

шайба упорная 83*71*0.1
номер на схеме 31

0180-310004

31

шайба упорная 83*71*0.2
номер на схеме 31

0180-310004-0001

31

шайба упорная 83*71*0.3
номер на схеме 31

0180-310004-0002

31

шайба упорная 83*71*0.4
номер на схеме 31

0180-310004-0003

31

шайба упорная 83*71*0.5
номер на схеме 31

0180-310004-0004

32

втулка сцепления
номер на схеме 32

0180-310003-0050

33

втулка включения полного привода
номер на схеме 33

0180-311003-0050

34

кольцо стопорное 62
номер на схеме 34

30800-06200

35

подшипник 16007
номер на схеме 35

30400-03501

36

кольцо уплотнительное ф141х2,4
номер на схеме 36

0180-310005

37

корпус переднего редуктора левая часть
номер на схеме 37

0180-311002-1080

38

болт М8х28
номер на схеме 38

0180-310100-0010

39

щтуцер
номер на схеме 39

0180-311004-0020

40

винт М8х10
номер на схеме 40

30130-080010820

40

винт оси
номер на схеме 40

30130-080010810

41

вал вилки переключения
номер на схеме 41

0180-310002

42

вилка переключения
номер на схеме 42

0180-315000

43

кольцо уплотнительное
номер на схеме 43

0180-310001

44

сервопривод
номер на схеме 44

0181-314000

44

сервопривод (SUMITOMO)
номер на схеме 44

Q800-314000

45

болт M8x20
номер на схеме 45

30102-080020810
