ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - CFORCE 500 HO

1

розетка для доп. потребителей (прикуриватель)
номер на схеме 1

7020-150500

1

розетка для доп.потребителей (прикуриватель) 2021г
номер на схеме 1

9GQ0-150500-20000

2

коса электрическая, главная (SUMITOMO)
номер на схеме 2

9CR6-150100-20000

2

коса электрическая главная
номер на схеме 2

9CR6-150100-10002

4

вилка PDA
номер на схеме 4

905B-150103

5

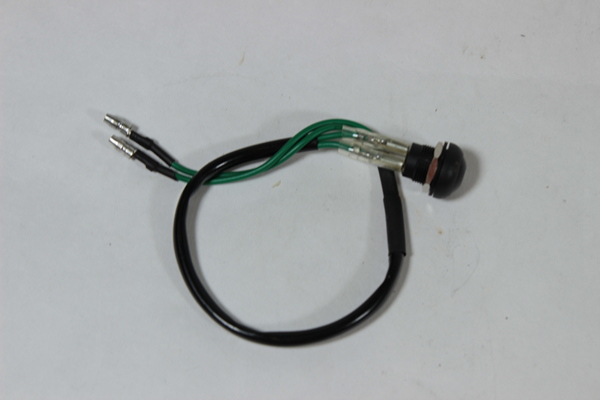

кнопка управления часами
номер на схеме 5

A010-170300-2000

6

предохранитель (15А)
номер на схеме 6

806A-151305

7

предохранитель (10А)
номер на схеме 7

806A-151302

8

предохранитель (5А)
номер на схеме 8

8080-151301

9

провод минусовой стартера Х8
номер на схеме 9

7020-150210

10

хомут пластиковый
номер на схеме 10

8010-150003

11

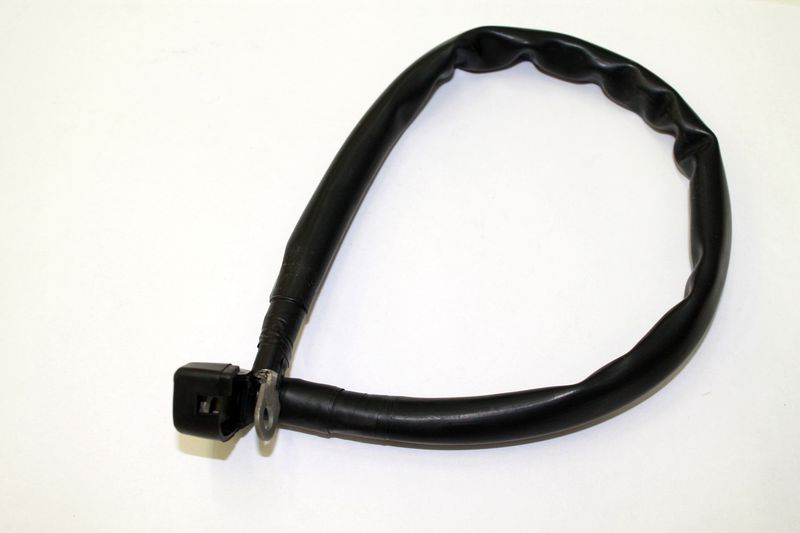

провод минусовой аккумулятора
номер на схеме 11

9CR6-150240

12

кабель вспомогательный
номер на схеме 12

9CR6-150300

12

кабель вспомогательный
номер на схеме 12

9CR6-150300-10000

13

хомут для крепления проводов
номер на схеме 13

801F-100101

14

хомут пластиковый
номер на схеме 14

9010-150004

15

диод
номер на схеме 15

6090-150500

16

винт
номер на схеме 16

30105-050030410

17

розетка для прицепа
номер на схеме 17

7020-150800

19

провод плюсовой аккумулятора Х8
номер на схеме 19

7020-150230

20

предохранитель (20А)
номер на схеме 20

9010-150301

21

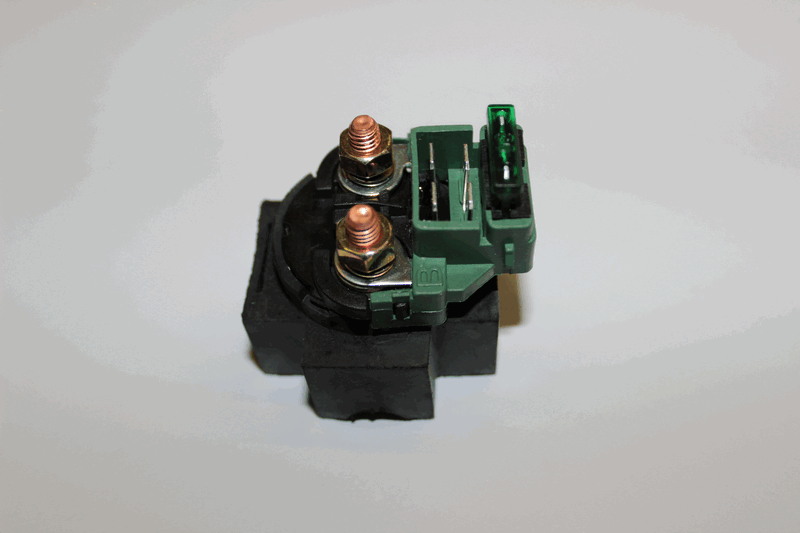

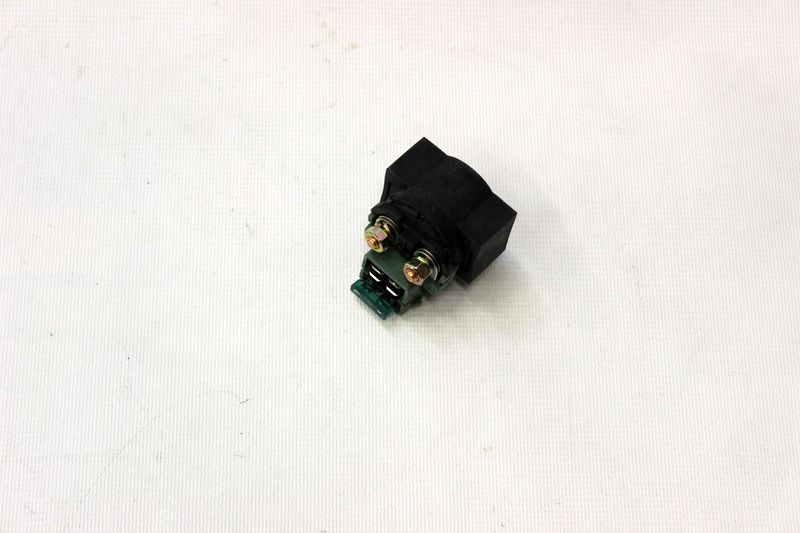

реле стартера
номер на схеме 21

9CR6-150310

21

реле стартера
номер на схеме 21

9010-150310-10001

22

провод стартера, плюсовой
номер на схеме 22

7020-150220

23

колпачок резиновый
номер на схеме 23

901F-000005

24

перепускной воздушный клапан
номер на схеме 24

018B-172000

25

электронный блок управления (BOSCH MSE3.0)
номер на схеме 25

0GR0-174000-20000

25

электронный модуль управления
номер на схеме 25

0GR0-174000

27

реле поворотов
номер на схеме 27

4020-150340

28

кронштейн реле
номер на схеме 28

8010-150002

29

блок управления лебедкой
номер на схеме 29

9010-150720-4000

30

болт М6х20
номер на схеме 30

30006-060020840

30

болт M6X20
номер на схеме 30

30006-060020810

30

болт M6x20
номер на схеме 30

30006-060020870

31

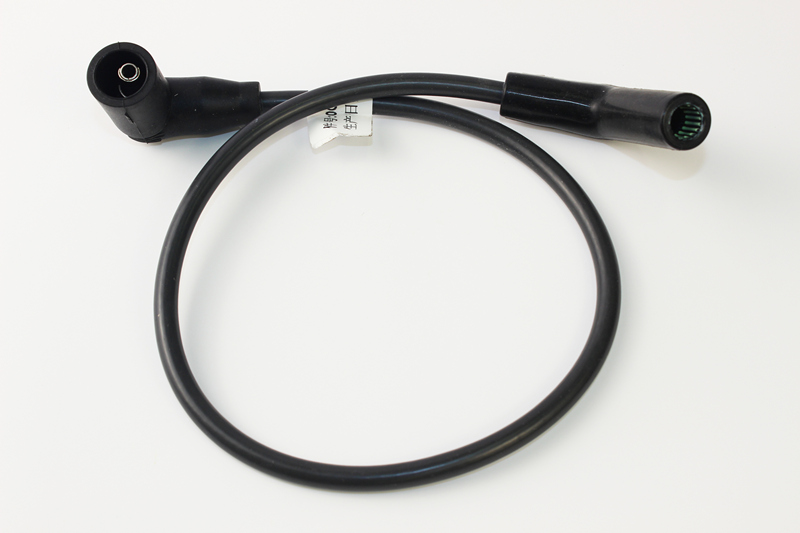

провод высоковольтный
номер на схеме 31

0GR0-178000

32

катушка зажигания
номер на схеме 32

018B-178000

34

блок звукового сигнала предупредительного
номер на схеме 34

5020-150700

35

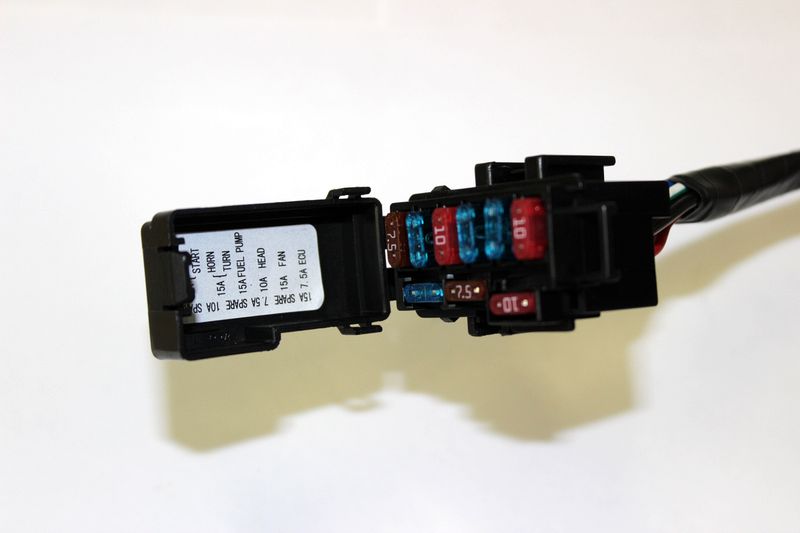

корпус блока реле Х8
номер на схеме 35

7020-040411

36

крышка блока реле
номер на схеме 36

7020-040412-10000

37

Крышка защитная
номер на схеме 37

7020-040414

38

реле электромагнитное
номер на схеме 38

9010-150350

39

болт М6х16
номер на схеме 39

30006-060016840

39

болт
номер на схеме 39

30006-060016810

39

болт M6x16
номер на схеме 39

30006-060016870

40

втулка устан. Блока предохр Х8
номер на схеме 40

6090-040303

41

втулка
номер на схеме 41

0180-015003

42

болт М8х14
номер на схеме 42

30006-080014840

43

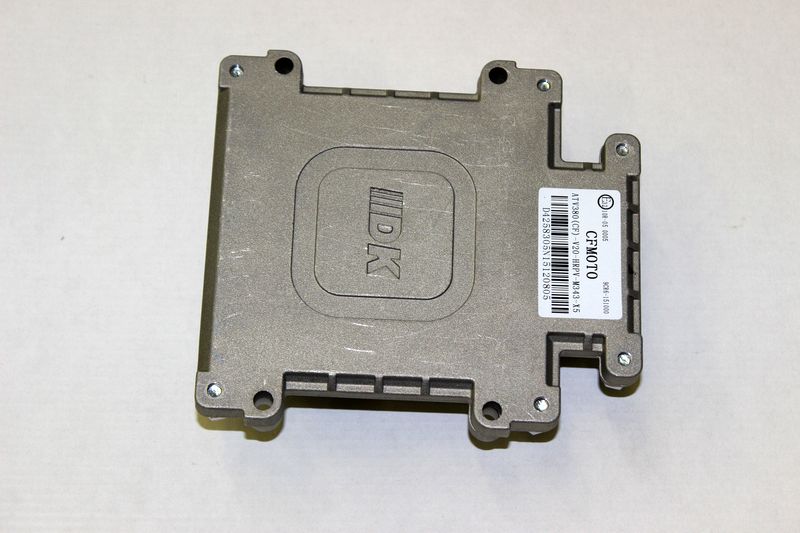

модуль управления электроусилителя руля (X5 H.O./ X4)
номер на схеме 43

9CR6-151000

43

модуль управления электроусилителя руля (X8)
номер на схеме 43

9CR6-103400

43

модуль управления электроусилителя руля CFORCE 600/S EPS
номер на схеме 43

9CR6-151000-10000

44

болт М6х30
номер на схеме 44

30006-060030840

44

болт M6X30
номер на схеме 44

30006-060030810

45

лямбда-зонд
номер на схеме 45

018B-176000

46

болт М5х14
номер на схеме 46

30006-050014840

47

топливный насос
номер на схеме 47

901F-150900-10000

48

болт M6X12
номер на схеме 48

30006-060012810

48

болт М6х12
номер на схеме 48

30006-060012870

49

кабель DRL
номер на схеме 49

9CR6-150500
