ПЕРЕДНИЙ РЕДУКТОР V2 - CFMOTO X8 Basic

1

редуктор передний в сборе (SUMITOMO)
номер на схеме 1

Q800-310000-00001

2

гайка М14х1,5
номер на схеме 2

0180-312004-0010

3

гайка
номер на схеме 3

0180-312005-0050

4

кольцо уплотнительное 14х6,8
номер на схеме 4

0180-312006

5

фланец соединительный
номер на схеме 5

0181-312007-0050

6

сальник 48х65х9
номер на схеме 6

0180-312002

7

кольцо стопорное подшипника
номер на схеме 7

0181-312009

8

подшипник 6007
номер на схеме 8

30400-03502

9

шайба упорная 61*48*0.3
номер на схеме 9

0180-310006-0002

9

шайба упорная 61*48*0.4
номер на схеме 9

0180-310006-0003

9

шайба упорная 61*48*1.0
номер на схеме 9

0180-310006-0005

9

шайба упорная 61*48*0.2
номер на схеме 9

0180-310006-0001

9

шайба упорная 61*48*0.5
номер на схеме 9

0180-310006-0004

9

шайба упорная 61*48*0.1
номер на схеме 9

0180-310006

10

колесо зубчатое приводное с хвостовиком
номер на схеме 10

Q800-3100A0

11

подшипник игольчатый
номер на схеме 11

30499-01502

12

половина картера дифференциала переднего
номер на схеме 12

0181-312001-0080

12

картер переднего редуктора правая половина
номер на схеме 12

0181-312001-00001

13

сальник 24х38х8
номер на схеме 13

0180-311001

14

пробка сливная магнитная
номер на схеме 14

0180-332100

14

болт M14x1.25x12
номер на схеме 14

0180-021008-0010

15

прокладка О-образная 14 (медь)
номер на схеме 15

0180-011006

16

шайба 10
номер на схеме 16

0010-060010

17

болт сливной М10х1,25
номер на схеме 17

0010-060011-0010

17

болт сливного отверстия переднего редуктора М10х1,25
номер на схеме 17

0180-312100

18

корпус шестерни дифференциала
номер на схеме 18

Q800-313002

19

шайба регулировочная
номер на схеме 19

Q800-313005-00100

19

шайба регулировочная t=1,2
номер на схеме 19

Q800-313005-00200

20

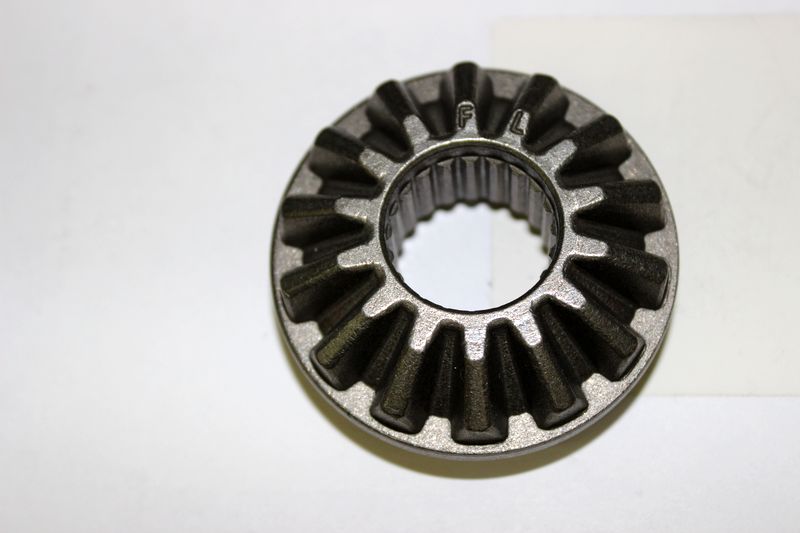

шестерня коническая распределительная
номер на схеме 20

0180-313006-00001

21

штифт 5х30 (Для 0180-313002-10000)
номер на схеме 21

30906-0503000

22

ось сателлитов
номер на схеме 22

0180-313002-10000

23

кольцо оси сателлитов
номер на схеме 23

0181-313011

24

колесо зубчатое центральное (от 2016)
номер на схеме 24

0180-313003-00004

25

опора сателлитов, нижняя
номер на схеме 25

Q820-333008

26

ось короткая
номер на схеме 26

Q800-313001

27

шестерня коническая приводная
номер на схеме 27

0180-313001-00001

28

корпус дифференциала
номер на схеме 28

Q800-313003

29

болт крепления корпуса диффер.
номер на схеме 29

0181-313100-0010

30

подшипник 61912
номер на схеме 30

30499-06000

31

шайба упорная 83*71*0.2
номер на схеме 31

0180-310004-0001

31

шайба упорная 83*71*0.5
номер на схеме 31

0180-310004-0004

31

шайба упорная 83*71*0.3
номер на схеме 31

0180-310004-0002

31

шайба упорная 83*71*0.4
номер на схеме 31

0180-310004-0003

31

шайба упорная 83*71*0.1
номер на схеме 31

0180-310004

31

шайба регулировочная 83x71x1.0
номер на схеме 31

0180-310004-0005

32

втулка сцепления
номер на схеме 32

0180-310003-0050

33

втулка включения полного привода
номер на схеме 33

0180-311003-0050

34

кольцо стопорное 62
номер на схеме 34

30800-06200

35

подшипник 16007
номер на схеме 35

30400-03501

36

кольцо уплотнительное ф141х2,4
номер на схеме 36

0180-310005

37

корпус переднего редуктора левая часть
номер на схеме 37

0180-311002-1080

38

болт М8х28
номер на схеме 38

0180-310100-0010

39

щтуцер
номер на схеме 39

0180-311004-0020

40

винт оси
номер на схеме 40

30130-080010810

41

вал вилки переключения
номер на схеме 41

0180-310002

42

вилка переключения
номер на схеме 42

0180-315000

43

кольцо уплотнительное
номер на схеме 43

0180-310001

44

сервопривод (SUMITOMO)
номер на схеме 44

Q800-314000

45

болт M8x20
номер на схеме 45

30102-080020810
