ЭЛЕКТРИЧЕСКАЯ СИСТЕМА (EPS) - CFMOTO X8 Basic

1

кабель датчика скорости
номер на схеме 1

7020-150401

3

блок звукового сигнала предупредительного
номер на схеме 3

5020-150700

4

болт М6х30
номер на схеме 4

30006-060030840

5

реле электромагнитное
номер на схеме 5

9010-150350

6

корпус блока реле Х8
номер на схеме 6

7020-040411

8

реле поворотов
номер на схеме 8

8010-151000

9

кронштейн реле
номер на схеме 9

8010-150002

10

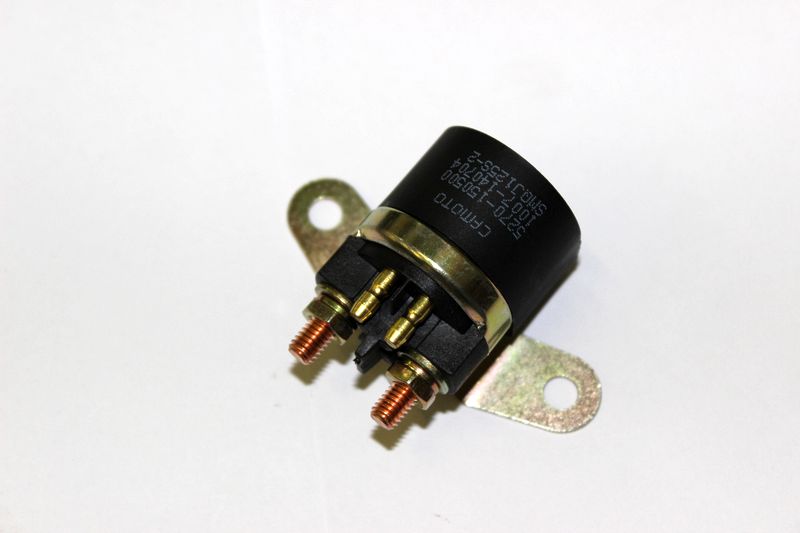

реле стартера
номер на схеме 10

5270-150500

11

предохранитель (20А)
номер на схеме 11

9010-150301

12

предохранитель (15А)
номер на схеме 12

806A-151305

13

предохранитель (10А)
номер на схеме 13

806A-151302

15

регулятор напряжения
номер на схеме 15

01AA-177000

16

Розетка для доп. потребителей прикуриватель (SUMITOMO)
номер на схеме 16

7020-150500-1000

16

розетка для доп. потребителей (прикуриватель)
номер на схеме 16

7020-150500

17

болт М6х16
номер на схеме 17

30006-060016840

18

электронный модуль управления Х8 (датчик скорости на переднем колесе)
номер на схеме 18

0800-174000

18

электронный модуль управления (датчик скорости на корпусе зад.части трансмиссионного вала)
номер на схеме 18

0800-174000-3000

19

провод высоковольтный №1
номер на схеме 19

0800-179100

20

катушка зажигания
номер на схеме 20

0800-178000

21

винт M6X40
номер на схеме 21

30006-060040840

22

лямбда-зонд
номер на схеме 22

0800-176000

23

кабель вспомогательный Х8
номер на схеме 23

7020-150300

23

кабель вспомогательный Х8 (SUMITOMO)
номер на схеме 23

7020-150300-1000

24

коса электрическая главная Х8 (EPS, SUMITOMO для моторов электроусилителя руля 9CR6-103300-00001 до 2016)
номер на схеме 24

7020-150100-5000

25

хомут пластиковый
номер на схеме 25

8010-150003

26

провод стартера, плюсовой
номер на схеме 26

7020-150220

27

провод минусовой стартера Х8
номер на схеме 27

7020-150210

28

диод
номер на схеме 28

6090-150500

29

блок управления лебедкой
номер на схеме 29

9010-150720-4000

31

провод высоковольтный №2
номер на схеме 31

0800-179200

32

розетка для прицепа (SUMITOMO)
номер на схеме 32

7020-150800-1000

32

розетка для прицепа
номер на схеме 32

7020-150800

33

винт
номер на схеме 33

30105-050030410

34

провод плюсовой аккумулятора Х8
номер на схеме 34

7020-150230

35

провод минусовой аккумулятора Х8
номер на схеме 35

7020-150240

37

втулка устан. Блока предохр Х8
номер на схеме 37

6090-040303

38

втулка
номер на схеме 38

0180-015003

41

пробка 2
номер на схеме 41

7020-150101

42

пробка 1
номер на схеме 42

7020-150102

43

Соединитель электрический прицепа
номер на схеме 43

9010-151020

45

предохранитель (60A)
номер на схеме 45

7020-150103

46

Крышка защитная
номер на схеме 46

7020-040414
