ТОРМОЗНАЯ СИСТЕМА - CFMOTO X6 EPS

1

ручка механического привода заднего тормоза
номер на схеме 1

9CR6-080200-10000

2

трос привода заднего тормоза
номер на схеме 2

9GQL-080300

3

болт М10х1,25х30
номер на схеме 3

9010-300001

4

шайба Ф10
номер на схеме 4

9010-300002

5

диск тормозной, задний
номер на схеме 5

7020-080002

6

суппорт тормозной, парковочный
номер на схеме 6

7000-082100

7

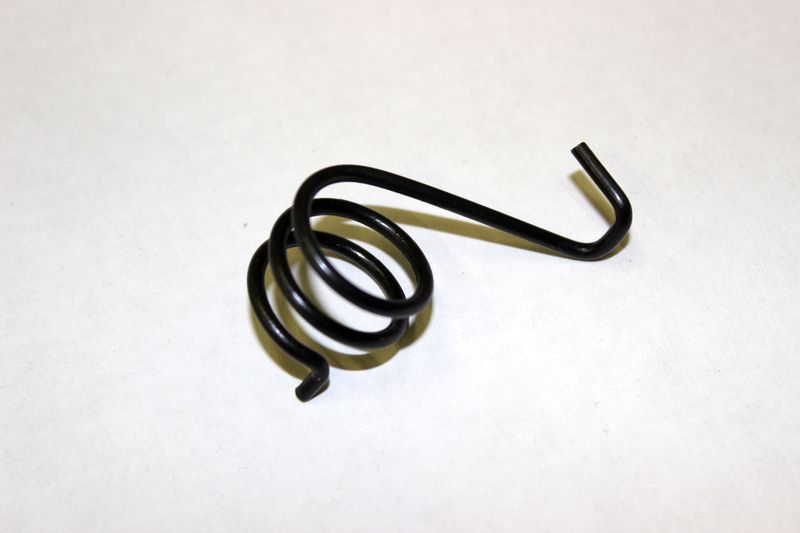

пружина
номер на схеме 7

7000-082103

8

кольцо стопорное пружинное
номер на схеме 8

30802-00605

8

стопорное кольцо 6
номер на схеме 8

30802-00603

9

втулка
номер на схеме 9

7000-082108

10

тормозные колодки, парковочные
номер на схеме 10

7000-082130

11

ось тормозного суппорта
номер на схеме 11

7000-082107

12

гайка M10x1.25
номер на схеме 12

30204-102810

13

педаль тормоза
номер на схеме 13

9CRB-080100

14

стопорное кольцо
номер на схеме 14

30801-01405

15

шайба 14
номер на схеме 15

30306-140112

16

болт M8X25
номер на схеме 16

30006-080025810

17

болт
номер на схеме 17

30006-060016810

17

болт M6x16
номер на схеме 17

30006-060016870

18

гайка
номер на схеме 18

30204-060810

19

бачок расширительный тормозной системы с боковым выходом
номер на схеме 19

7020-080150-1000

20

хомут
номер на схеме 20

9010-080405

21

шланг 2 к расширительному бачку тормоза
номер на схеме 21

9CR6-081002

22

шланг 1 к расширительному бачку тормоза
номер на схеме 22

9CR6-081001

23

зажим
номер на схеме 23

7020-081002

25

болт
номер на схеме 25

7020-081004

26

шайба 10
номер на схеме 26

0010-060010

27

ручной тормозной цилиндр
номер на схеме 27

7020-081020

28

шланг тормозной
номер на схеме 28

7020-082010

29

тормозной суппорт передний левый
номер на схеме 29

9CR3-081100-10000

31

тормозные колодки заднего суппорта
номер на схеме 31

9CR3-0813A0

32

суппорт тормозной задний в сборе с колодками
номер на схеме 32

9CR3-081300-10000

33

шайба
номер на схеме 33

30300-100112

34

винт M10×20
номер на схеме 34

30102-102020810

35

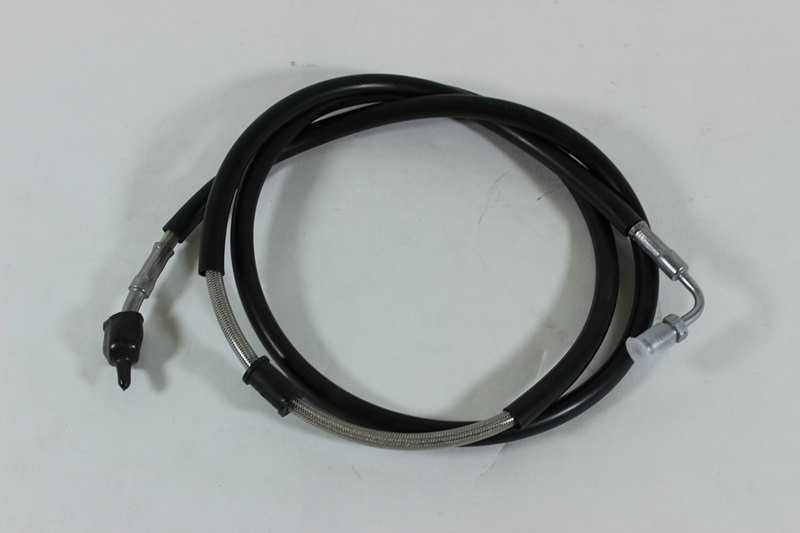

трубка тормозная заднего суппорта
номер на схеме 35

9CR3-081010-10000

36

тройник передней тормозной системы
номер на схеме 36

9CRB-081020

37

выключатель стоп-сигнала
номер на схеме 37

7020-080010-30000

37

выключатель стоп-сигнала
номер на схеме 37

7020-080010-40000

38

клапан гидравлический
номер на схеме 38

7020-081070

39

болт крепления тройника передней тормозной системы М6х45
номер на схеме 39

30006-060045810

40

колодки тормозные передние
номер на схеме 40

7020-081031-10000

40

колодки тормозные, передние
номер на схеме 40

7020-0810B0

41

тормозной суппорт передний правый
номер на схеме 41

9CR3-081200-10000

42

болт M10x1.25x20
номер на схеме 42

30006-102020810

43

шланг тормозной передний правый
номер на схеме 43

7020-082030

44

шланг тормозной передний левый
номер на схеме 44

7020-082020
