ТОПЛИВНАЯ СИСТЕМА - CFMOTO X6 EPS

1

топливный бак
номер на схеме 1

9CR6-120100-10000

1

топливный бак
номер на схеме 1

9CR6-120100-20000

2

подушка топливного бака, передняя
номер на схеме 2

9010-120006

3

втулка
номер на схеме 3

9010-120310

4

болт M6X30
номер на схеме 4

30006-060030810

5

топливный насос
номер на схеме 5

901F-150900-10000

6

хомут φ16.6A
номер на схеме 6

7020-120006

7

шланг топливный, высокого давления
номер на схеме 7

9CR6-120210

8

держатель топливного фильтра Х8
номер на схеме 8

6090-120221

9

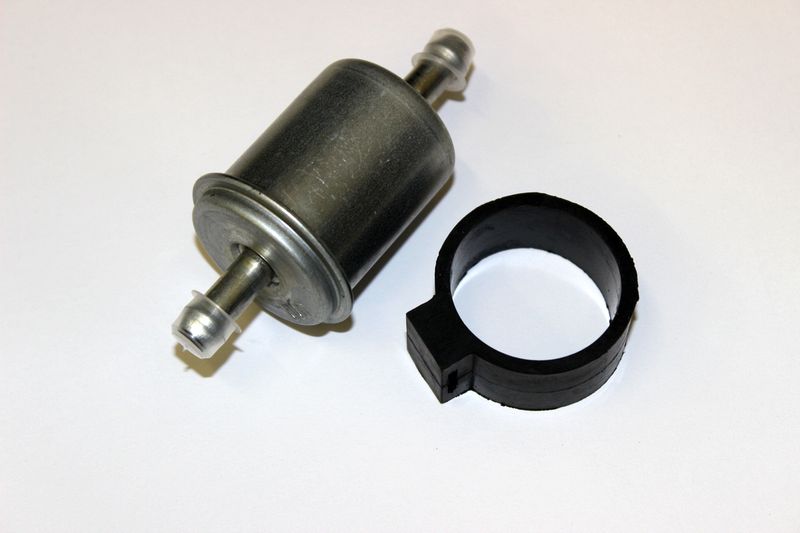

фильтроэлемент топливный
номер на схеме 9

805A-120004

10

шланг топливный
номер на схеме 10

9CR6-120220

10

шланг топливный высокого давления 2
номер на схеме 10

9DS#-120220-6000

11

болт
номер на схеме 11

30006-050014810

12

коннектор топливный
номер на схеме 12

6090-120210

13

болт
номер на схеме 13

30006-060010810

14

датчик топливный (SUMITOMO)
номер на схеме 14

9CR6-170200-10000

15

тарелка дренажная
номер на схеме 15

9CR6-120200

15

накладка топливозаправочной горловины
номер на схеме 15

9CR6-120200-00001

16

крышка топливного бака (с клапаном) Внешняя резьба
номер на схеме 16

9CR6-120300

17

подушка топливного бака, задняя
номер на схеме 17

9010-120007

18

хомут А13
номер на схеме 18

30601-113010

19

трубка топливного бака
номер на схеме 19

9CR6-120001

20

подушка
номер на схеме 20

9010-120005

21

теплоизоляция топливного бака
номер на схеме 21

9010-120601

21

теплоизолятор топливного бака
номер на схеме 21

9010-120601-10000

23

проставка губчатая
номер на схеме 23

4020-040202

24

защита топливного бака, нижняя
номер на схеме 24

9CR6-044011-20000
