РАМА В СБОРЕ - CFMOTO X6 EFI

1

рама
номер на схеме 1

401C-030100

2

кронштейн радиатора (X5, X6)
номер на схеме 2

9050-030040-3000

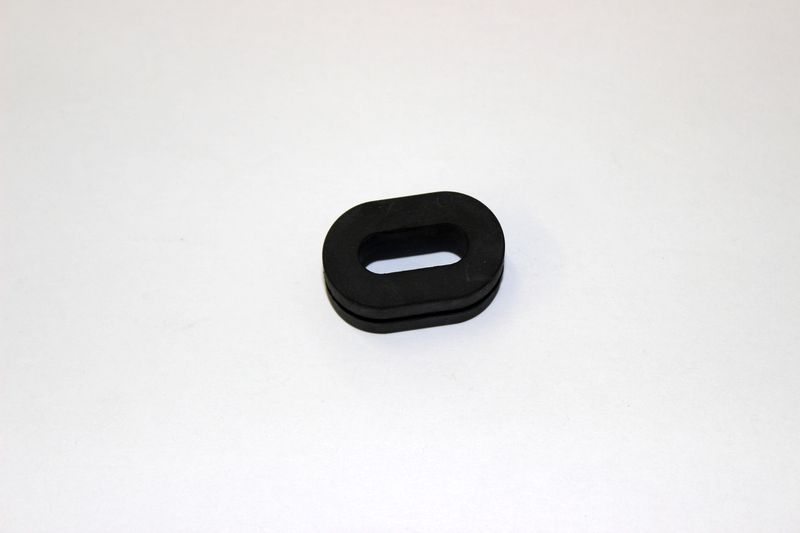

3

втулка
номер на схеме 3

9010-030047

4

болт М8х14
номер на схеме 4

30006-080014840

5

сальник 44х25х7
номер на схеме 5

30500-025801N

6

корпус подшипника
номер на схеме 6

9010-030003

7

подшипник 6203RS
номер на схеме 7

30400-01780

8

сальник 36х25х8
номер на схеме 8

30500-025800N

9

заглушка кронштейна передней облицовки
номер на схеме 9

5020-031002

10

заклепка
номер на схеме 10

30902-0400820

10

заклепка 4х13
номер на схеме 10

30902-0401320

11

шильда
номер на схеме 11

905A-190006

12

кронштейн, задний
номер на схеме 12

9050-030140

13

болт M6X12
номер на схеме 13

30006-060012810

13

болт М6х12
номер на схеме 13

30006-060012870

14

кронштейн задний верхний
номер на схеме 14

9010-037200-3000

15

манжета, заднего кронштейна
номер на схеме 15

9010-037205

16

втулка заднего кронштейна
номер на схеме 16

9010-037210

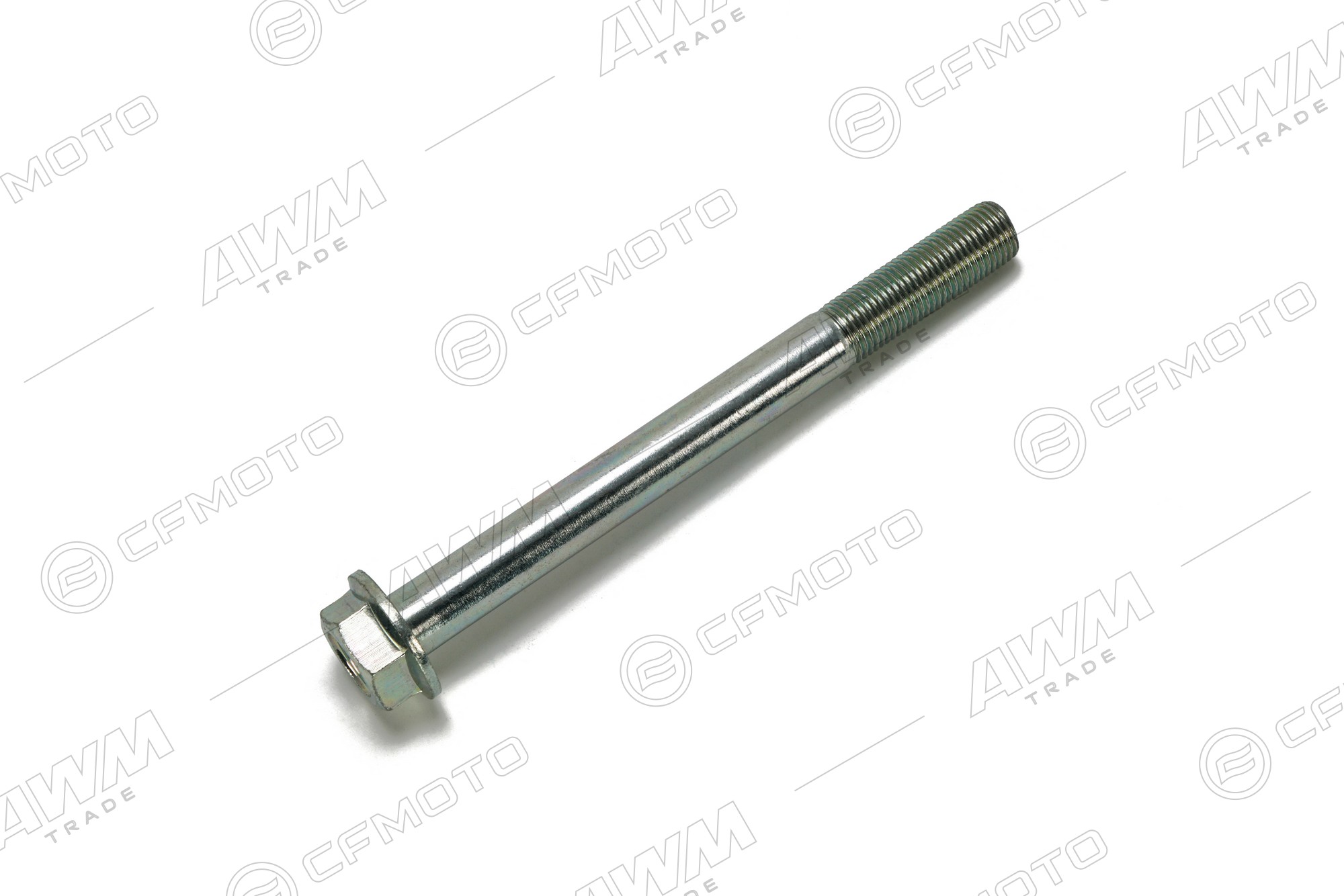

17

болт M12x1.25x130
номер на схеме 17

30006-122130840

18

гайка M12x1.25
номер на схеме 18

30204-122840

19

демпфирующая опора силового агрегата
номер на схеме 19

401B-000200-10000

20

болт M6x12
номер на схеме 20

30102-060012840

20

винт M6X12
номер на схеме 20

30102-060012810

21

болт M12x1.25x145
номер на схеме 21

30006-122145840

23

кронштейн крепления переднего редуктора
номер на схеме 23

9010-037400

24

пластина защитная
номер на схеме 24

9010-030009

25

болт M6x10
номер на схеме 25

30006-060010840

26

педаль ножного тормоза
номер на схеме 26

9010-080210

27

пружина возвратная
номер на схеме 27

9010-080203-1000

28

пружина возвратная педали тормоза
номер на схеме 28

9010-080201

29

стопорное кольцо
номер на схеме 29

30801-01405

30

шайба
номер на схеме 30

30304-140440
