ТОРМОЗНАЯ СИСТЕМА - CF800-U8 EFI

1

диск тормозной передний
номер на схеме 1

9010-080001-1000

2

болт м8х25
номер на схеме 2

A000-080001

3

болт M8x20
номер на схеме 3

30006-080020810

4

суппорт тормозной, передний левый
номер на схеме 4

7030-081300

5

колодки тормозные, передние, левые
номер на схеме 5

7030-0853A0

5

колодки тормозные, передние, (левые у Z8, правые у U8W)
номер на схеме 5

9060-080910

6

колодки тормозные, передние (правые у Z8, левые у U8W)
номер на схеме 6

9060-080810

6

колодки тормозные, передние, правые
номер на схеме 6

7030-0854A0

7

шайба 10
номер на схеме 7

0010-060010

8

болт банджо (с отверстием)
номер на схеме 8

9010-080101-B000

9

клипса тормозного шланга
номер на схеме 9

9010-080104

10

болт M6X12
номер на схеме 10

30006-060012810

10

болт М6х12
номер на схеме 10

30006-060012870

12

шланг тормозной
номер на схеме 12

7030-081030

13

цилиндр тормозный, главный
номер на схеме 13

7030-081200

14

выключатель стоп-сигнала
номер на схеме 14

7020-080160

15

шланг тормозной
номер на схеме 15

7030-081040

16

шланг тормозной
номер на схеме 16

7030-081020

17

шланг тормозной
номер на схеме 17

7030-081070

18

шланг тормозной
номер на схеме 18

7030-081050

19

болт М8х25
номер на схеме 19

30006-080025840

19

болт M8X25
номер на схеме 19

30006-080025810

20

тормозной суппорт задний левый (в сборе с колодками)
номер на схеме 20

7030-081500

21

колодки тормозные, задние
номер на схеме 21

7030-081520

21

колодки тормозные, задние (усиленные 2 шт.)
номер на схеме 21

7030-0855A0

22

тройник тормозной системы задний
номер на схеме 22

9030-080102

23

болт М6х30
номер на схеме 23

30006-060030840

23

болт M6X30
номер на схеме 23

30006-060030810

24

шланг тормозной
номер на схеме 24

7030-081060

25

суппорт тормозной, задний правый
номер на схеме 25

7030-081600

26

стопорное кольцо
номер на схеме 26

30801-01405

27

шайба
номер на схеме 27

30304-140440

28

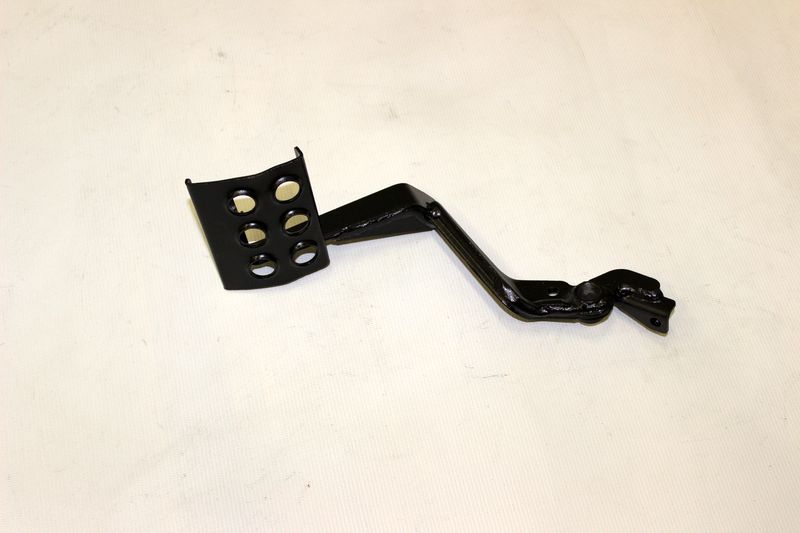

педаль тормоза
номер на схеме 28

7030-082000

29

манжета
номер на схеме 29

9030-180008

30

тросик ручного тормоза левый
номер на схеме 30

7030-083100-1000

30

хомут
номер на схеме 30

7030-081081

31

тросик ручного тормоза, правый
номер на схеме 31

7030-083200-10001

32

винт М8х25
номер на схеме 32

30102-080025840

33

кронштейн механизма ручного тормоза
номер на схеме 33

7030-083001

34

механизм ручного тормоза в сборе
номер на схеме 34

9060-106020

36

гайка M6
номер на схеме 36

30204-060840

36

гайка
номер на схеме 36

30204-060810

37

шланг тормозной
номер на схеме 37

7030-081010

38

суппорт тормозной передний правый
номер на схеме 38

7030-081400

39

тормозная система в сборе
номер на схеме 39

7030-081000
