ТРАНСМИССИЯ - CF500-3

1

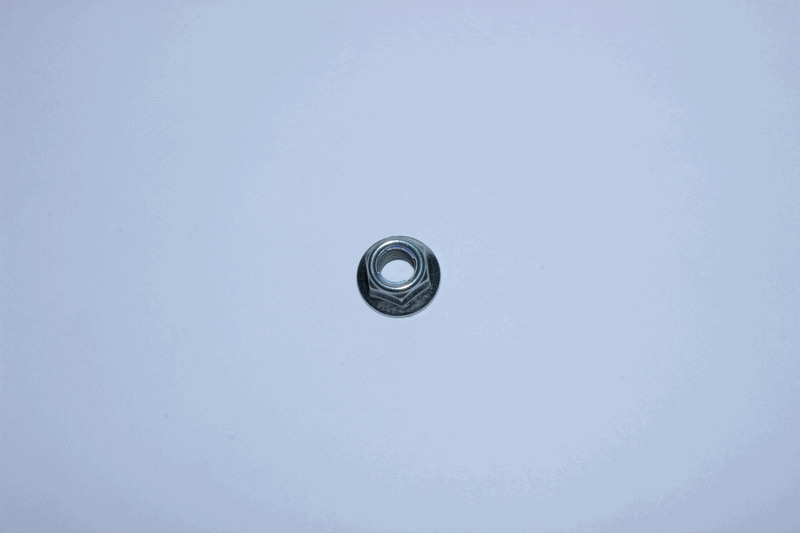

гайка M10x1.25
номер на схеме 1

30204-102810

2

болт
номер на схеме 2

30006-102090810

3

болт М10х1,25х25
номер на схеме 3

30006-102025840

4

редуктор передний
номер на схеме 4

0181-310000

5

болт M8х1х22
номер на схеме 5

9010-290001

6

кардан передний
номер на схеме 6

9030-290100

7

хомут ф8
номер на схеме 7

30601-108010

8

шланг сапуна
номер на схеме 8

9010-310001

9

болт
номер на схеме 9

30006-102110110

10

редуктор задний, в сборе (2 точки опоры, фланец соединительный на 6 отверстий)
номер на схеме 10

0180-330000

10

редуктор задний в сборе (2 точки опоры)
номер на схеме 10

Q500-330000-10000

10

редуктор задний
номер на схеме 10

Q500-330000-10001

11

диск тормозной, задний (под 6 болтов)
номер на схеме 11

9010-080002

12

болт М10х1,25х30
номер на схеме 12

9010-300001

13

кардан задний, в сборе (для одноместной модели)
номер на схеме 13

9010-300100

14

шайба Ф10
номер на схеме 14

9010-300002

15

кронштейн крепления переднего редуктора
номер на схеме 15

9010-037400

16

болт М8х14
номер на схеме 16

30006-080014840

17

задний кронштейн крепления переднего редуктора
номер на схеме 17

9030-037200

18

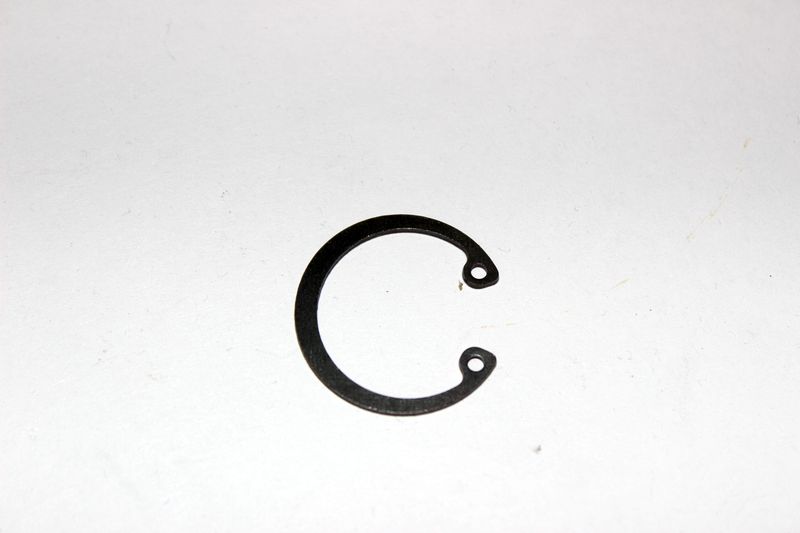

стопорное кольцо 25
номер на схеме 18

30800-02505

19

крестовина большая 25х64
номер на схеме 19

7020-290130-10000

20

стопорное кольцо D22
номер на схеме 20

30800-02205

21

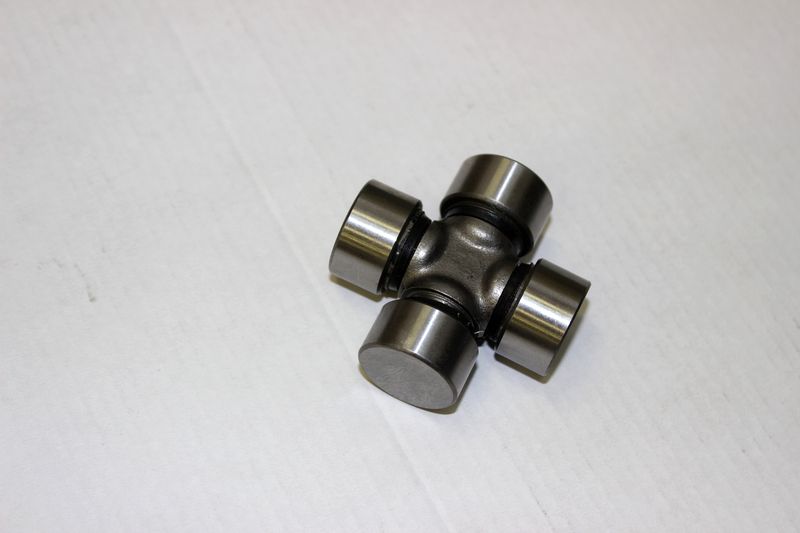

крестовина малая 22х50
номер на схеме 21

7020-300120

22

шайба
номер на схеме 22

30306-080112
