РАМА В СБОРЕ - CF500-3

2

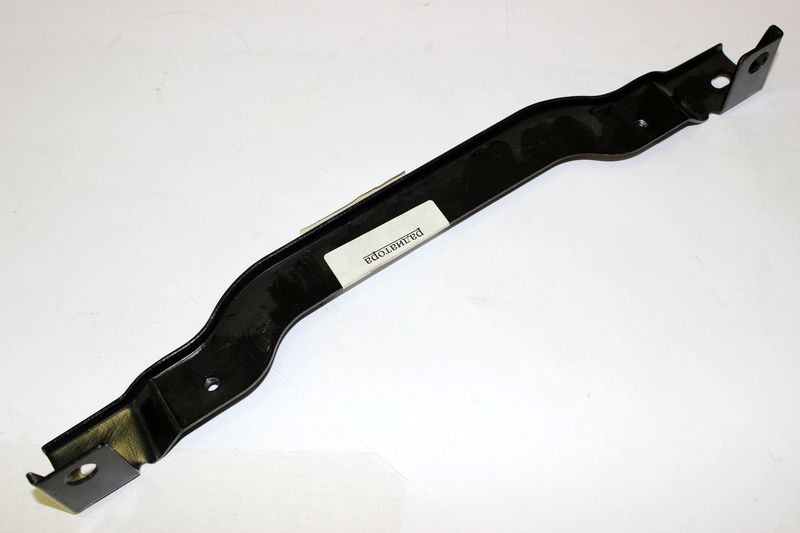

нижний кронштейн крепления радиатора
номер на схеме 2

9030-037300

4

кронштейн рулевого механизма
номер на схеме 4

9030-037400

5

болт M10x1.25x20
номер на схеме 5

30006-102020840

5

болт M10x1.25x20
номер на схеме 5

30006-102020810

6

демпфирующая опора силового агрегата
номер на схеме 6

401B-000200-10000

7

кронштейн грузовой платформы
номер на схеме 7

9030-037500

8

болт M8x20
номер на схеме 8

30006-080020810

10

болт
номер на схеме 10

30006-102090810

11

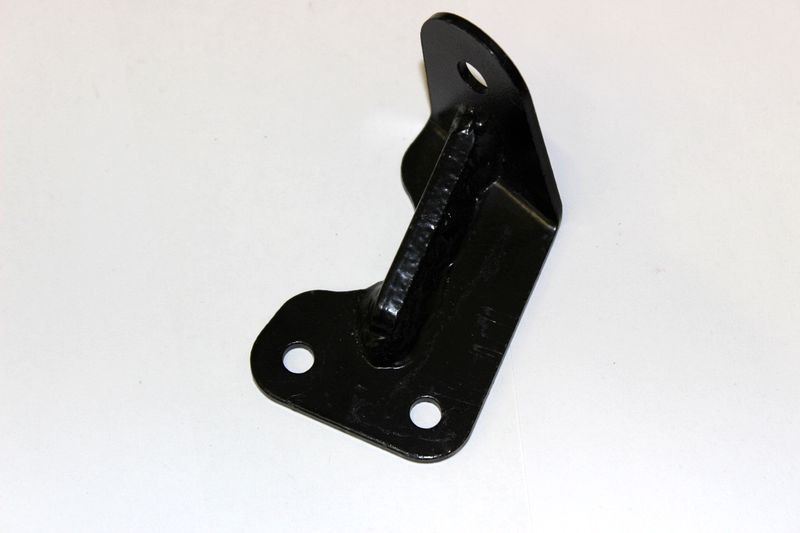

кронштейн крепления пневматического амортизатора ,правый
номер на схеме 11

9030-037800

12

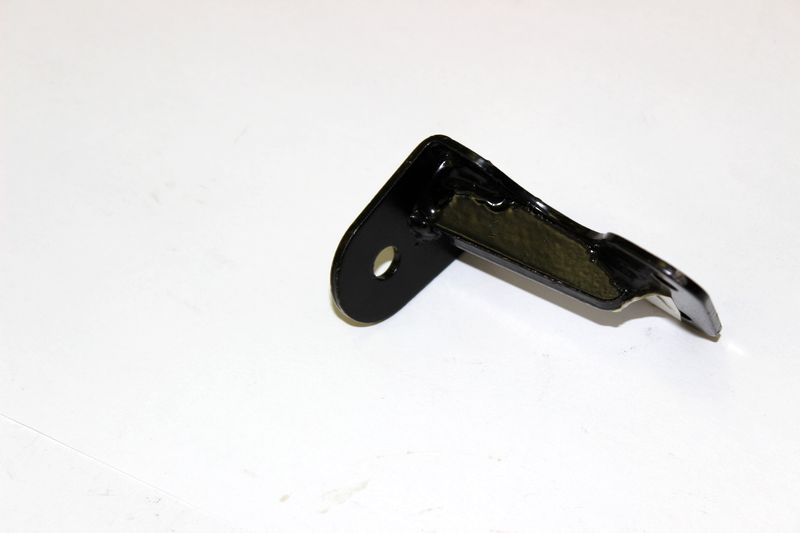

кронштейн крепления пневматического амортизатора , левый
номер на схеме 12

9030-037700

13

гайка M10x1.25
номер на схеме 13

30204-102810

14

болт M12x1.25x145
номер на схеме 14

30006-122145840

15

гайка M12x1.25
номер на схеме 15

30204-122840

16

плита задняя
номер на схеме 16

9030-040007

17

плита передняя
номер на схеме 17

9030-040017

18

демпфер пневмолифта
номер на схеме 18

9030-220006

19

кронштейн крепления фар, в сборе
номер на схеме 19

9030-037610

20

болт M8X16
номер на схеме 20

30006-080016810

21

болт M6x12
номер на схеме 21

30102-060012840

21

винт M6X12
номер на схеме 21

30102-060012810

22

болт М10х1,25х25
номер на схеме 22

30006-102025840

23

стопорное кольцо
номер на схеме 23

30801-01405

24

шайба
номер на схеме 24

30304-140440

25

возвратная пружина педали акселератора
номер на схеме 25

9030-101171

26

педаль акселератора, в сборе
номер на схеме 26

9030-100300

27

пружина возвратная педали тормоза
номер на схеме 27

9010-080201

28

пружина возвратная
номер на схеме 28

9010-080203-1000

29

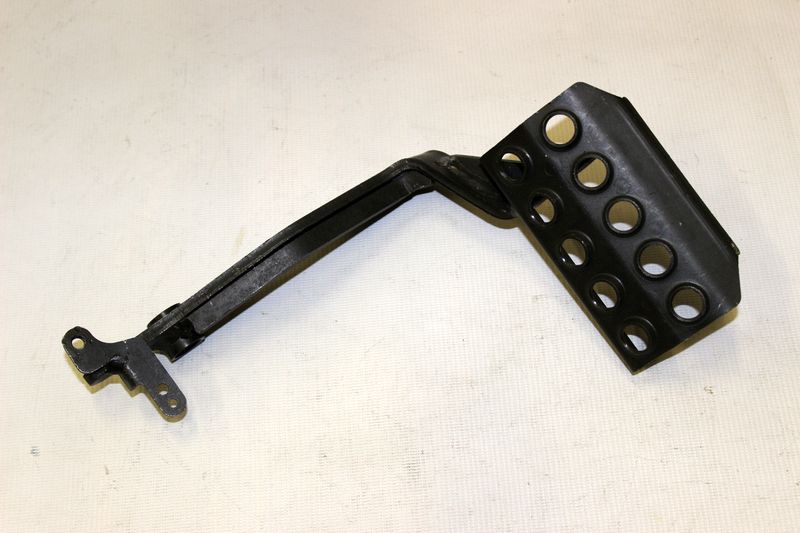

педаль тормоза, в сборе
номер на схеме 29

9030-080600

30

болт М6х30
номер на схеме 30

30006-060030840

30

болт M6X30
номер на схеме 30

30006-060030810

31

трос педали акселератора
номер на схеме 31

9030-101500

32

пластина теплоизоляционная
номер на схеме 32

9030-030004

33

заклепка
номер на схеме 33

30902-0400820

33

заклепка 4х13
номер на схеме 33

30902-0401320

35

прокладка теплоизоляционная
номер на схеме 35

9010-020006

36

болт M6x10
номер на схеме 36

30006-060010840

37

гайка M6
номер на схеме 37

30200-060840

37

гайка
номер на схеме 37

30200-060810

38

втулка резиновая
номер на схеме 38

9030-370901

38

виброгаситель
номер на схеме 38

9030-370901-10000

39

крюк монтажный
номер на схеме 39

9030-370700

40

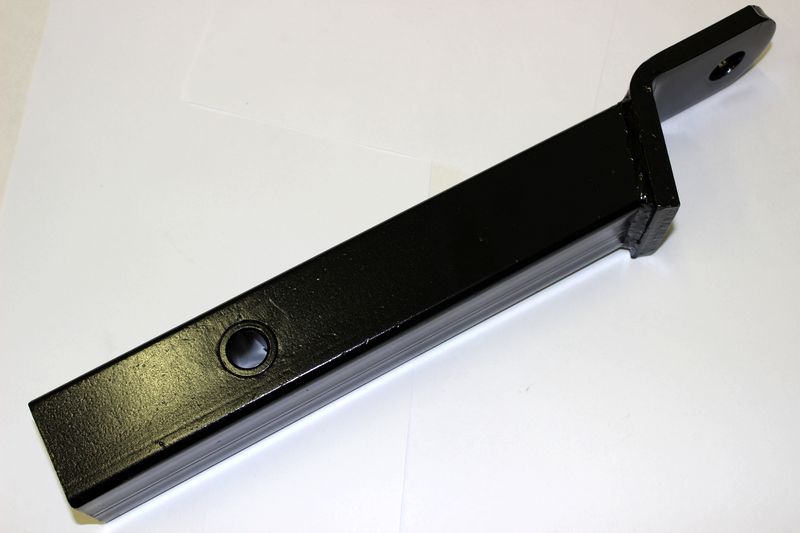

кронштейн шара фаркопа
номер на схеме 40

9020-400120

40

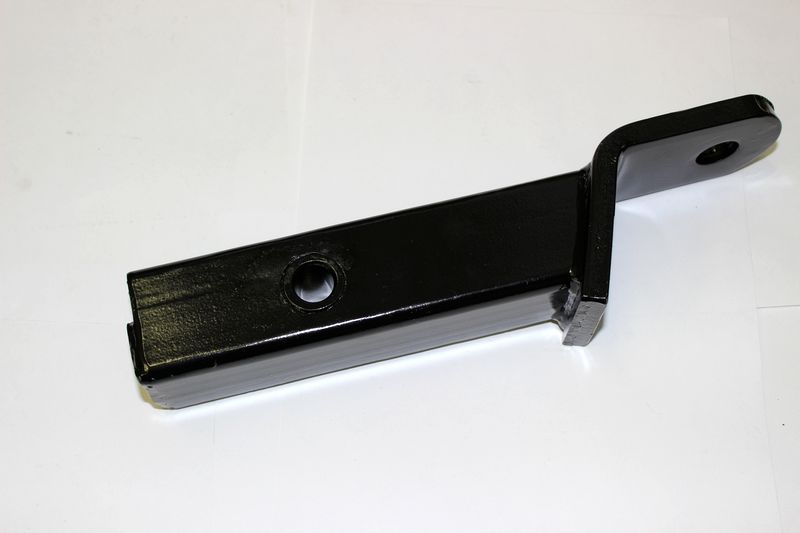

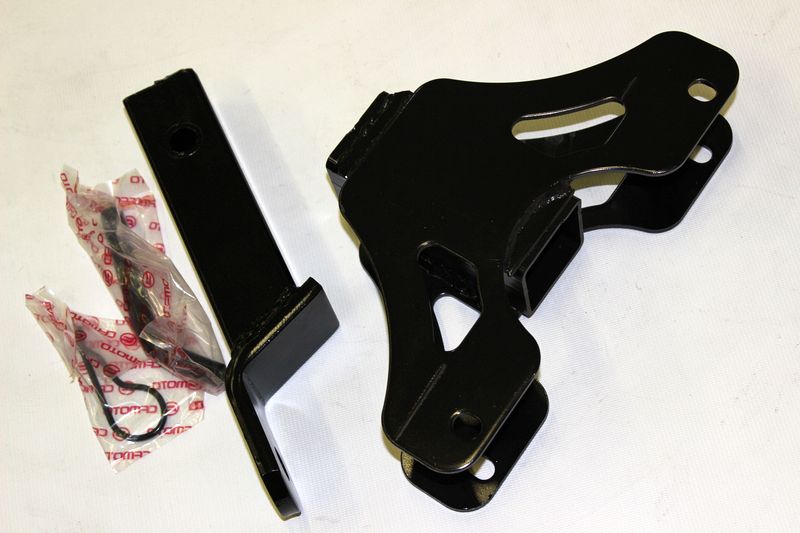

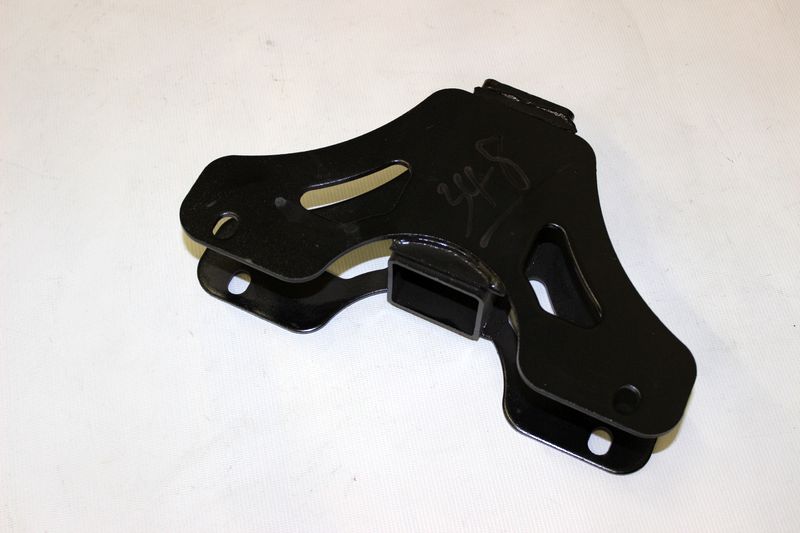

кронштейн фаркопа
номер на схеме 40

7020-401200-10000

41

шплинт крепежного штифта фаркопа
номер на схеме 41

9010-400102-10000

42

чекер буксирного устройства
номер на схеме 42

9010-400103

46

болт M6X12
номер на схеме 46

30006-060012810

46

болт М6х12
номер на схеме 46

30006-060012870
