РАМА В СБОРЕ - CF500-2A

1

кронштейн крепления радиатора, верхний
номер на схеме 1

9010-030040

2

болт M6X12
номер на схеме 2

30006-060012810

2

болт М6х12
номер на схеме 2

30006-060012870

3

кронштейн передних фар
номер на схеме 3

9020-030050

4

болт М8х14
номер на схеме 4

30006-080014840

5

сальник 44х25х7
номер на схеме 5

30500-025801N

6

корпус подшипника
номер на схеме 6

9010-030003

7

подшипник 6203RS
номер на схеме 7

30400-01780

8

сальник 36х25х8
номер на схеме 8

30500-025800N

9

рама CF500-2A
номер на схеме 9

9040-030100-1000

10

заклепка
номер на схеме 10

30902-0400820

10

заклепка 4х13
номер на схеме 10

30902-0401320

11

пластина для VIN CF500-2A
номер на схеме 11

901A-190006

12

кронштейн крепления переднего редуктора
номер на схеме 12

9010-037400

14

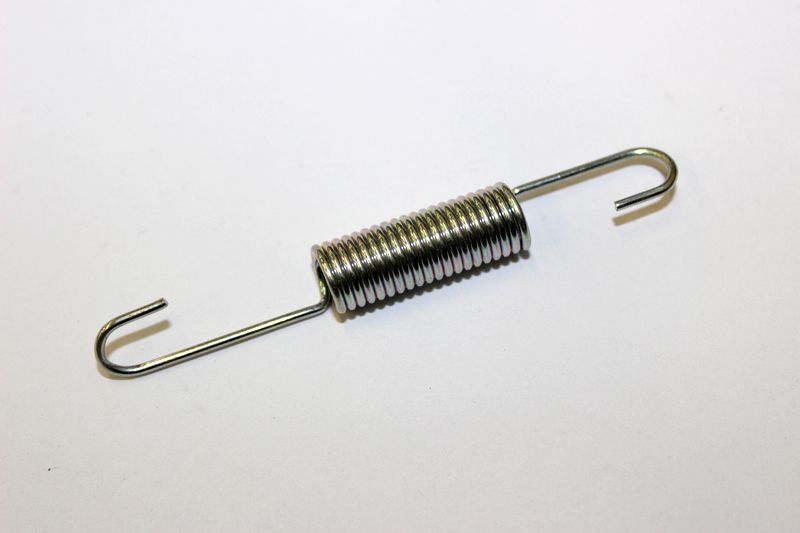

пружина возвратная педали тормоза
номер на схеме 14

9010-080201

15

пружина возвратная
номер на схеме 15

9010-080203-1000

16

болт M12x1.25x130
номер на схеме 16

30006-122130840

17

кронштейн задний верхний
номер на схеме 17

9010-037200-3000

18

манжета, заднего кронштейна
номер на схеме 18

9010-037205

19

втулка заднего кронштейна
номер на схеме 19

9010-037210

20

гайка M12x1.25
номер на схеме 20

30204-122840

21

заглушка кронштейна передней облицовки
номер на схеме 21

5020-031002

22

втулка
номер на схеме 22

9010-030047

23

демпфирующая опора силового агрегата
номер на схеме 23

401B-000200-10000

24

гайка M10x1.25
номер на схеме 24

30204-102810

25

болт M12x1.25x145
номер на схеме 25

30006-122145840

26

болт M6x12
номер на схеме 26

30102-060012840

26

винт M6X12
номер на схеме 26

30102-060012810

27

рычаг тормоза
номер на схеме 27

901B-080260

29

шайба
номер на схеме 29

901B-080211

30

шайба
номер на схеме 30

30801-01705

31

педаль тормоза
номер на схеме 31

901B-080210

32

болт M8*30
номер на схеме 32

30102-080030840

33

кронштейн решетки
номер на схеме 33

9020-039100
