ЭЛЕКТРИЧЕСКАЯ СИСТЕМА - CF500-2A

2

защитный колпачок 12V разъема
номер на схеме 2

901B-150702

5

прикуриватель, в сборе (X6)
номер на схеме 5

901B-150700

6

замок зажигания
номер на схеме 6

9020-010000

7

гайка
номер на схеме 7

30202-060130

7

гайка
номер на схеме 7

30204-060810

7

гайка М6
номер на схеме 7

30202-060110

8

блок включения стоп-сигнала
номер на схеме 8

9010-150500

9

болт M6X12
номер на схеме 9

30006-060012810

9

болт М6х12
номер на схеме 9

30006-060012870

10

кольцо уплотнительное электромагнитного реле
номер на схеме 10

9010-150002

11

реле электромагнитное
номер на схеме 11

9010-150350

12

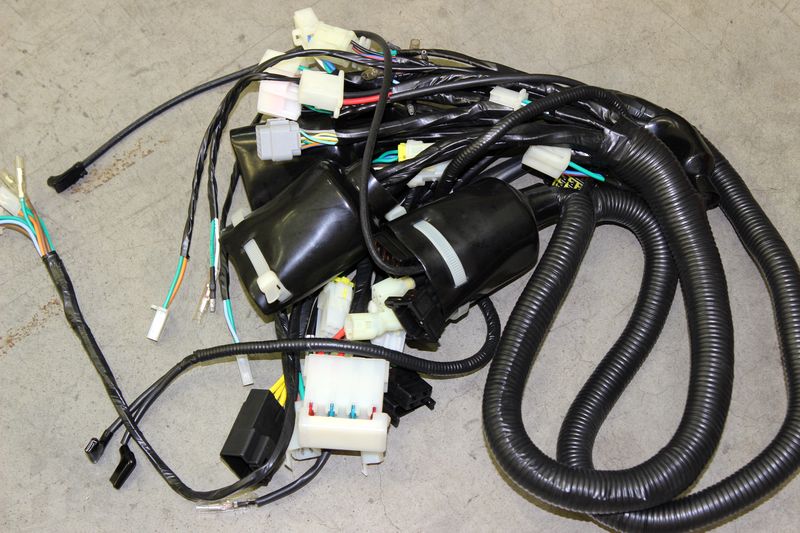

коса электрическая главная 500-2A
номер на схеме 12

9040-150100-5000

12

коса электрическая для Ж/К щитка приборов
номер на схеме 12

9040-150100-C000

12

коса электрическая
номер на схеме 12

9040-150200-A000

12

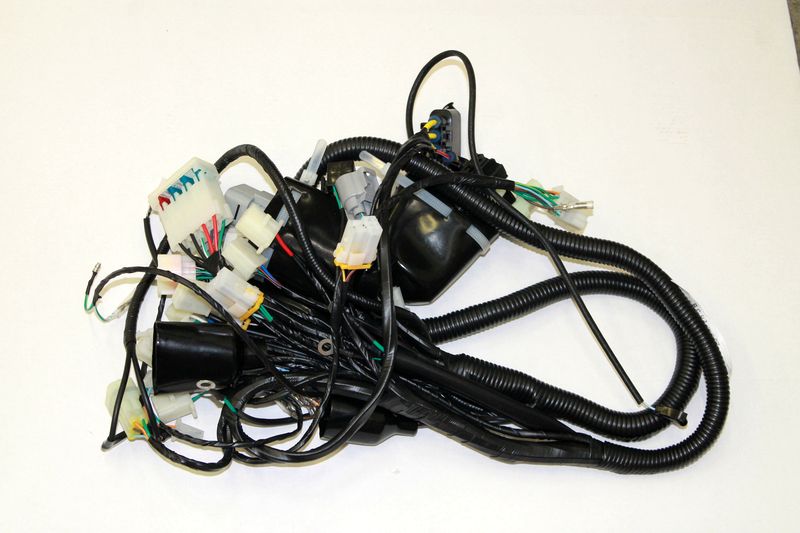

коса электрическая, главная
номер на схеме 12

9040-150100-2000

13

хомут пластиковый
номер на схеме 13

9010-150004

14

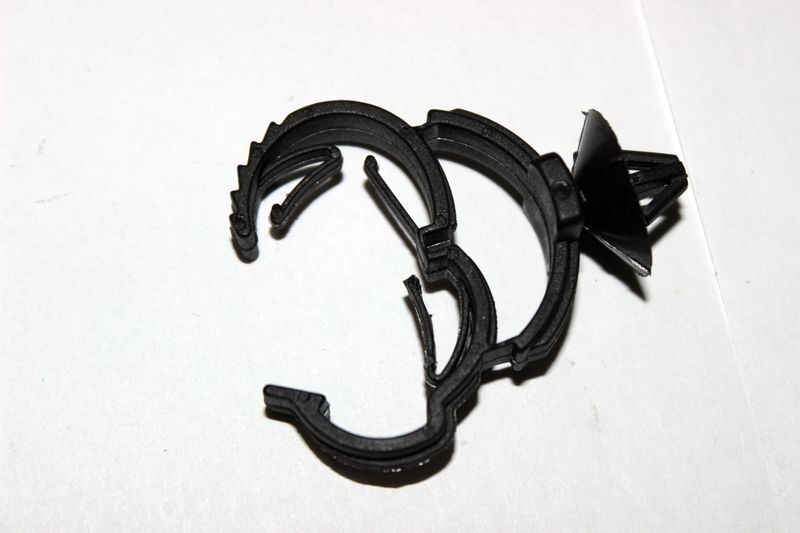

хомут для крепления проводов
номер на схеме 14

801F-100101

15

болт M6X16
номер на схеме 15

30112-060016410

16

реле пусковое
номер на схеме 16

8030-151400

17

предохранитель (10А)
номер на схеме 17

9010-150601

18

предохранитель (15А)
номер на схеме 18

9010-150602

20

блок предохранителей в сборе
номер на схеме 20

9010-150600

21

катушка зажигания
номер на схеме 21

0180-152000

22

болт М6х20
номер на схеме 22

30006-060020840

22

болт M6X20
номер на схеме 22

30006-060020810

22

болт M6x20
номер на схеме 22

30006-060020870

23

регулятор напряжения (5-контактов)
номер на схеме 23

0180-151000

23

регулятор напряжения
номер на схеме 23

01AA-177000

27

предохранитель (20А)
номер на схеме 27

9010-150301

28

реле стартера
номер на схеме 28

9010-150310-10001

28

провод плюсовой реле стартера
номер на схеме 28

9010-150311-1000

29

реле сигналов поворотов
номер на схеме 29

9010-150340

30

кронштейн реле
номер на схеме 30

8010-150002

31

блок звукового сигнала предупредительного
номер на схеме 31

5020-150700

32

болт М8х14
номер на схеме 32

30006-080014840

34

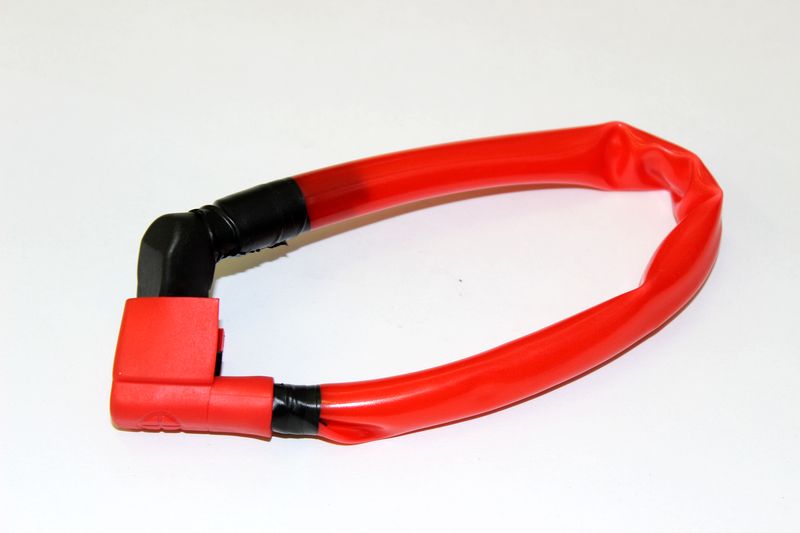

стартёрные провода комплект
номер на схеме 34

901A-150200-1000

35

хомут пластиковый
номер на схеме 35

8010-150003

36

винт самонарезающий ST4.2x16 (заменен на 30110-420160010)
номер на схеме 36

30110-420160040

36

винт
номер на схеме 36

30110-420160010

37

кнопка установки часов
номер на схеме 37

6060-150800

38

болт М6х30
номер на схеме 38

30006-060030840

38

болт M6X30
номер на схеме 38

30006-060030810

40

адаптер (для замены аналоговой панели на LCD)
номер на схеме 40

402A-150201

41

адаптер регулятора напряжения
номер на схеме 41

905A-150200
